基于plc控制的自动平移门

基于plc控制的自动平移门_第1页
1/18

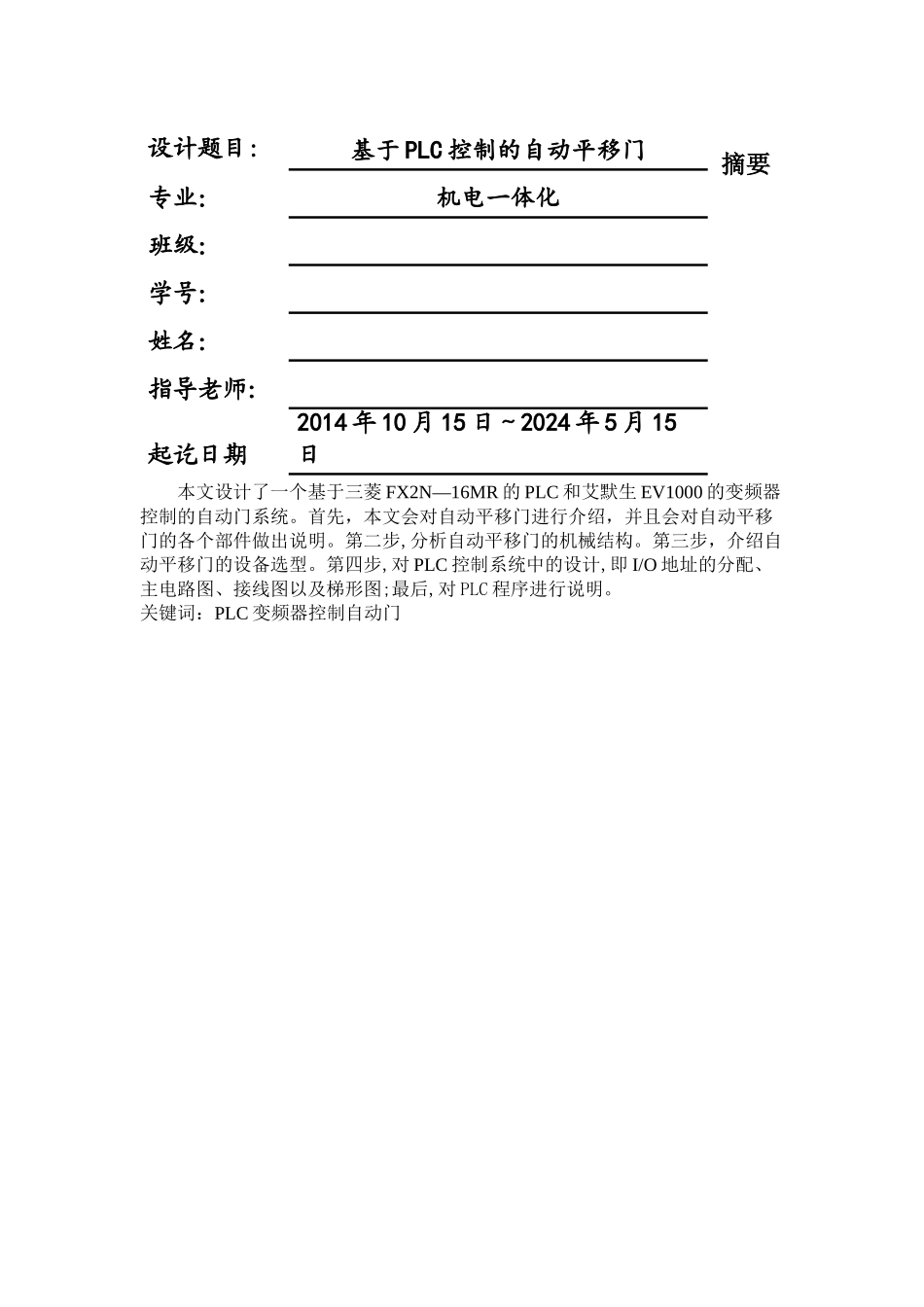

基于plc控制的自动平移门_第2页
2/18

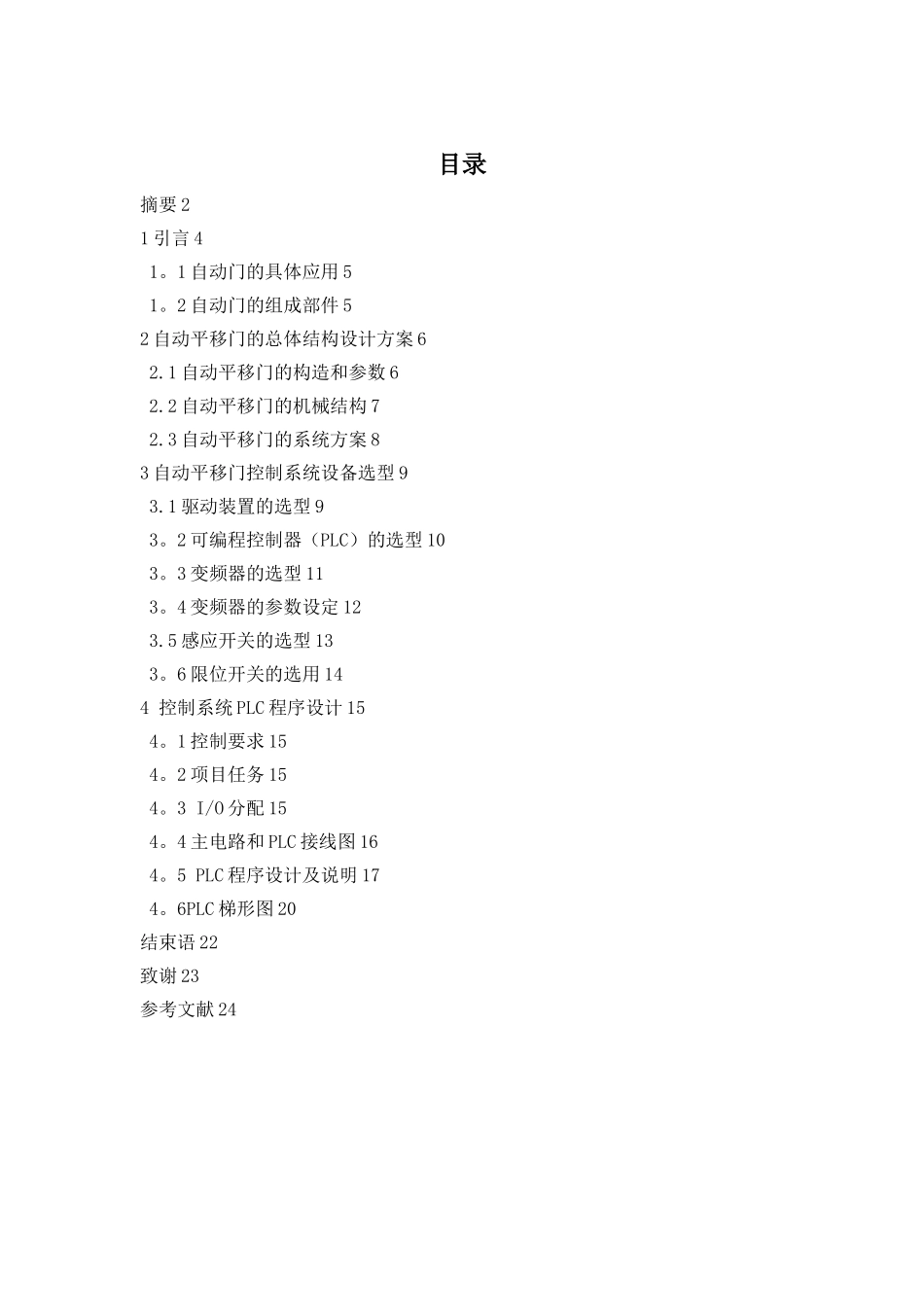

基于plc控制的自动平移门_第3页
3/18
毕业设计(论文)摘要本文设计了一个基于三菱 FX2N—16MR 的 PLC 和艾默生 EV1000 的变频器控制的自动门系统。首先,本文会对自动平移门进行介绍,并且会对自动平移门的各个部件做出说明。第二步,分析自动平移门的机械结构。第三步,介绍自动平移门的设备选型。第四步,对 PLC 控制系统中的设计,即 I/O 地址的分配、主电路图、接线图以及梯形图;最后,对 PLC 程序进行说明。关键词:PLC 变频器控制自动门设计题目:基于 PLC 控制的自动平移门专业:机电一体化班级:学号:姓名:指导老师:起讫日期2014 年 10 月 15 日~2024 年 5 月 15日目录摘要 21 引言 41。1 自动门的具体应用 51。2 自动门的组成部件 52 自动平移门的总体结构设计方案 62.1 自动平移门的构造和参数 62.2 自动平移门的机械结构 72.3 自动平移门的系统方案 83 自动平移门控制系统设备选型 93.1 驱动装置的选型 93。2 可编程控制器(PLC)的选型 103。3 变频器的选型 113。4 变频器的参数设定 123.5 感应开关的选型 133。6 限位开关的选用 144 控制系统 PLC 程序设计 154。1 控制要求 154。2 项目任务 154。3 I/O 分配 154。4 主电路和 PLC 接线图 164。5 PLC 程序设计及说明 174。6PLC 梯形图 20结束语 22致谢 23参考文献 241 引言在 21 世纪的今日,门的安全理念,有效性更加地突出,不仅如此,门的作用在建筑艺术上也更加突出,强调了与建筑风格的整体协调。在大中型公共场所,自动门在这些建筑中扮演着时尚的角色。作为建筑物的一部分,自动门从基本意义上说,要同时满足与外部环境隔离和不阻碍人们通行这两种要求,因此自动门体本身要坚固、密封。本课题主要介绍运用 PLC 为控制器的自动平移门控制系统的设计,本课题开发的产品主要用于商场、银行等需要自动开关门的场合。本文所设计的系统不但能满足自动门控制的基本要求,而且还可以保证自动门的稳定性。讨论本课题意味着产品成本的下降,效益提高,因此是一个比较有用的经济型产品.1。1 自动门的具体应用当人们行走在人行道上时,我们可以看到各类银行矗立在公路两边,而我们可以看到许多人在银行中进进出出,但是我们可以看到人们只是在银行门口稍作停留,银行的大门就会自动打开,当人们进入或离开一段距离后大门就会自动关闭,这种情况可以说是屡见不鲜,而银行所使用的能够自动开关的就是自动门。自动门在银行中的使用可以说大大方便了人们...
