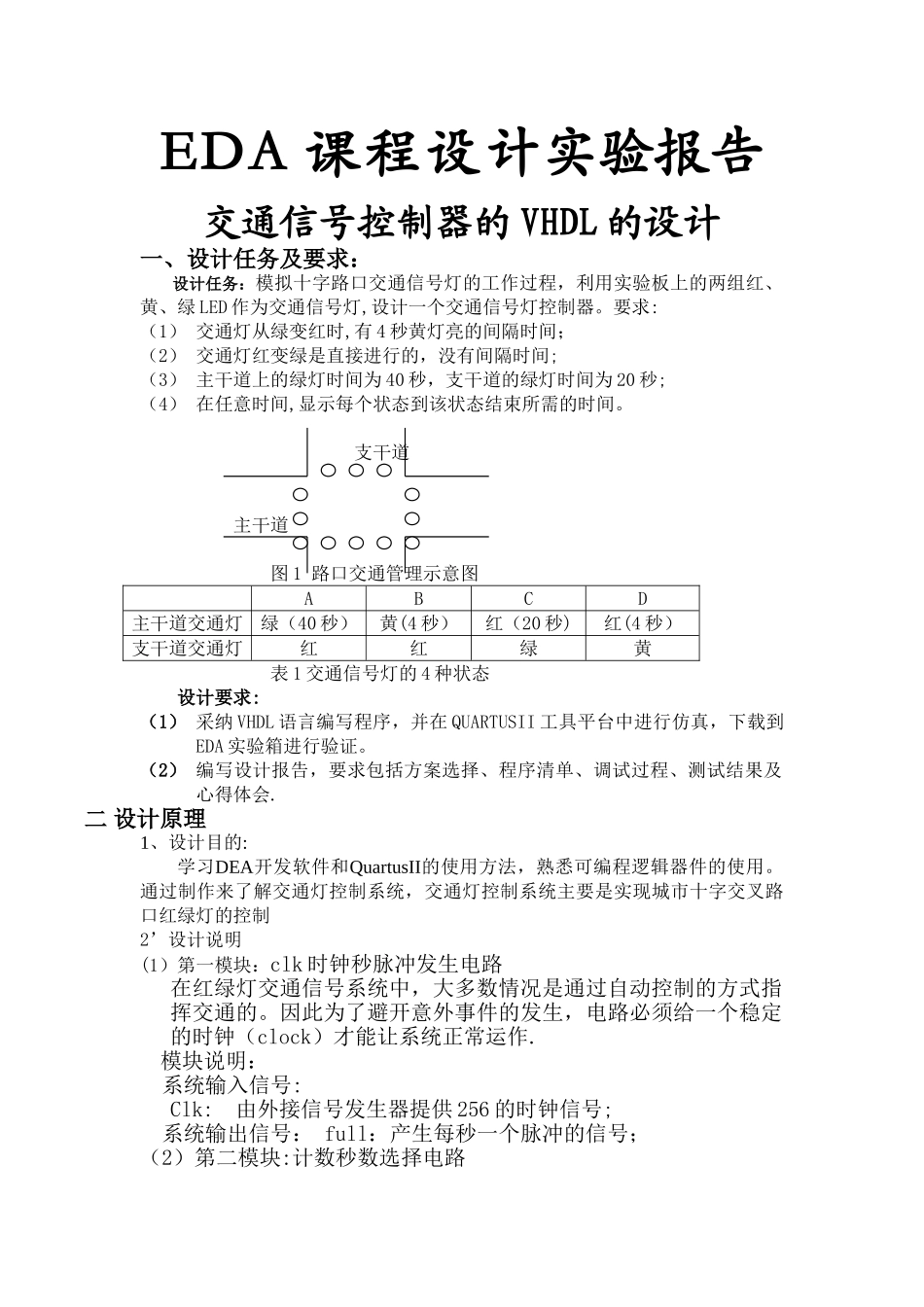

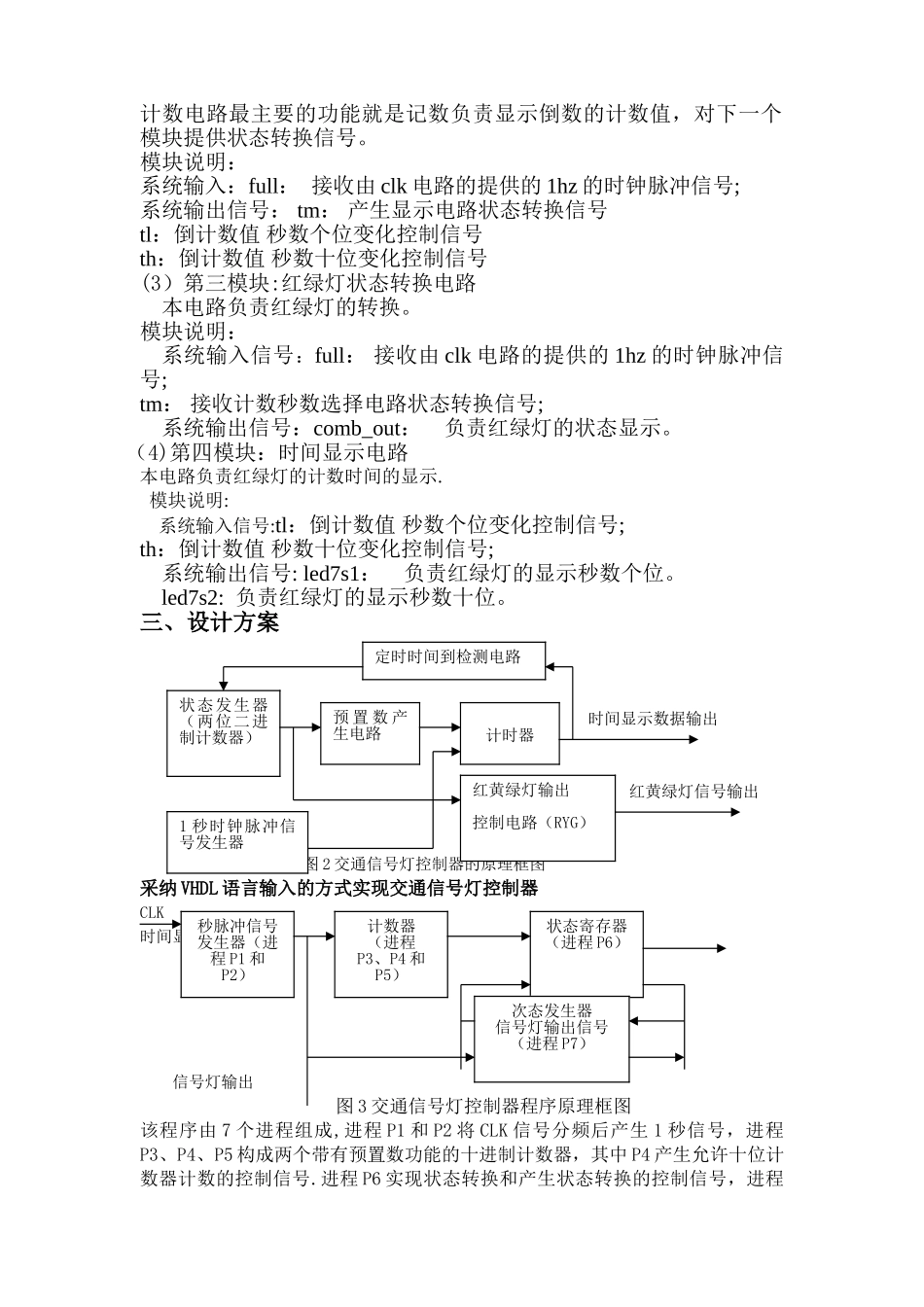

EDA 课程设计实验报告交通信号控制器的 VHDL 的设计一、设计任务及要求：设计任务：模拟十字路口交通信号灯的工作过程，利用实验板上的两组红、黄、绿 LED 作为交通信号灯,设计一个交通信号灯控制器。要求:（1） 交通灯从绿变红时,有 4 秒黄灯亮的间隔时间；（2） 交通灯红变绿是直接进行的，没有间隔时间;（3） 主干道上的绿灯时间为 40 秒，支干道的绿灯时间为 20 秒;（4） 在任意时间,显示每个状态到该状态结束所需的时间。 支干道 主干道图 1 路口交通管理示意图ABCD主干道交通灯绿（40 秒）黄(4 秒）红（20 秒)红(4 秒）支干道交通灯红红绿黄表 1 交通信号灯的 4 种状态设计要求:（1） 采纳 VHDL 语言编写程序，并在 QUARTUSII 工具平台中进行仿真，下载到EDA 实验箱进行验证。（2） 编写设计报告，要求包括方案选择、程序清单、调试过程、测试结果及心得体会.二 设计原理 1、设计目的:学习DEA开发软件和QuartusII的使用方法，熟悉可编程逻辑器件的使用。通过制作来了解交通灯控制系统，交通灯控制系统主要是实现城市十字交叉路口红绿灯的控制2’设计说明(1）第一模块：clk 时钟秒脉冲发生电路在红绿灯交通信号系统中，大多数情况是通过自动控制的方式指挥交通的。因此为了避开意外事件的发生，电路必须给一个稳定的时钟（clock）才能让系统正常运作.模块说明：系统输入信号:Clk: 由外接信号发生器提供 256 的时钟信号; 系统输出信号： full：产生每秒一个脉冲的信号；（2）第二模块:计数秒数选择电路计数电路最主要的功能就是记数负责显示倒数的计数值，对下一个模块提供状态转换信号。模块说明：系统输入：full： 接收由 clk 电路的提供的 1hz 的时钟脉冲信号;系统输出信号： tm： 产生显示电路状态转换信号tl：倒计数值 秒数个位变化控制信号th：倒计数值 秒数十位变化控制信号(3）第三模块:红绿灯状态转换电路本电路负责红绿灯的转换。模块说明：系统输入信号：full： 接收由 clk 电路的提供的 1hz 的时钟脉冲信号;tm： 接收计数秒数选择电路状态转换信号;系统输出信号：comb_out： 负责红绿灯的状态显示。（4)第四模块：时间显示电路本电路负责红绿灯的计数时间的显示.模块说明:系统输入信号:tl：倒计数值 秒数个位变化控制信号;th：倒计数值 秒数十位变化控制信号;系统输出信号: led7s1： 负责红绿灯的显示秒数个位。led7s2: 负责红绿灯的显示秒数十位。三、设计方案 ...
