基于人工势场法的移动机器人路径规划MAtlab程序

基于人工势场法的移动机器人路径规划MAtlab程序_第1页
1/6
基于人工势场法的移动机器人路径规划MAtlab程序_第2页
2/6
基于人工势场法的移动机器人路径规划MAtlab程序_第3页
3/6

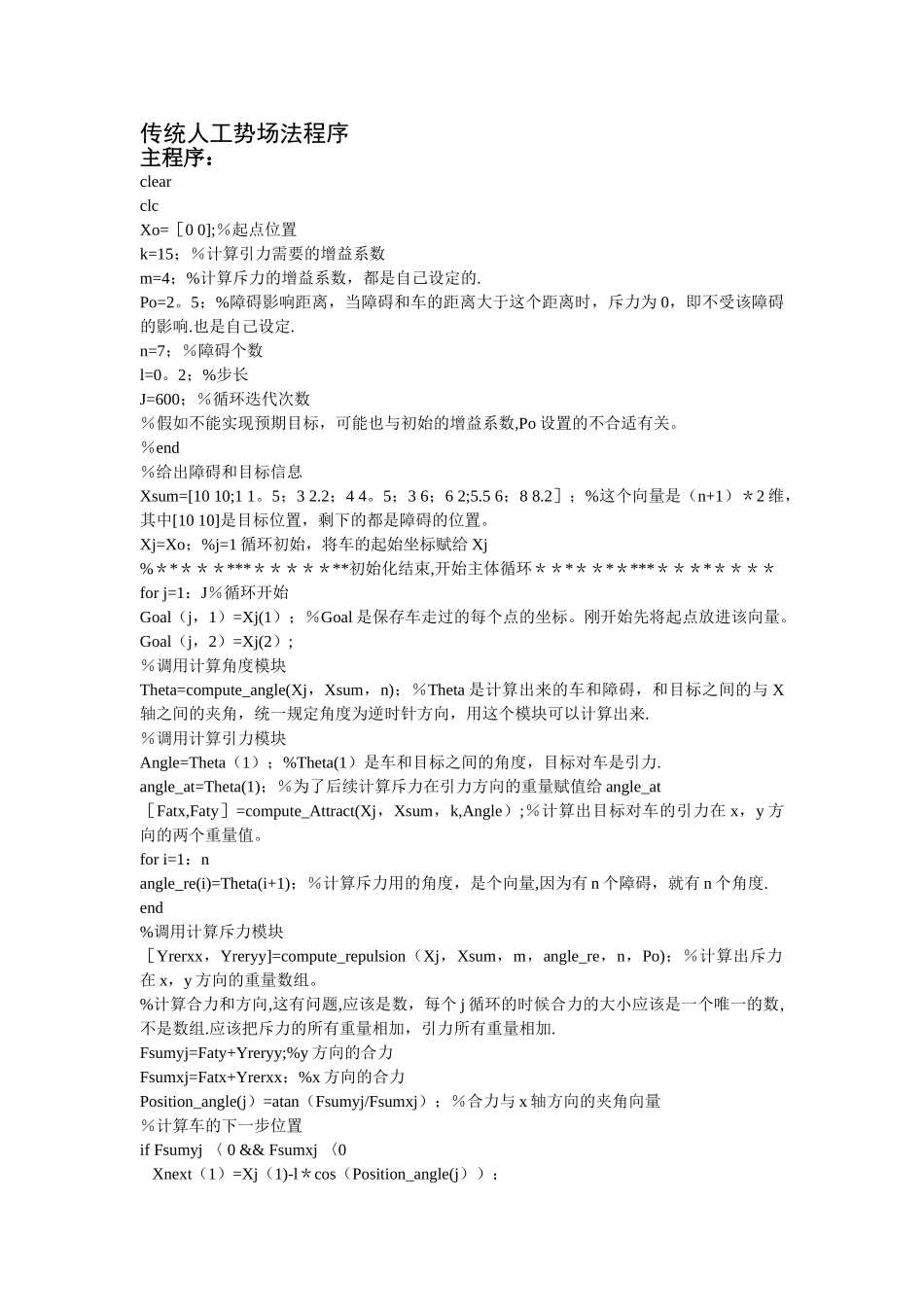

传统人工势场法程序主程序:clearclcXo=[0 0];%起点位置k=15;%计算引力需要的增益系数m=4;%计算斥力的增益系数,都是自己设定的.Po=2。5;%障碍影响距离,当障碍和车的距离大于这个距离时,斥力为 0,即不受该障碍的影响.也是自己设定.n=7;%障碍个数l=0。2;%步长J=600;%循环迭代次数%假如不能实现预期目标,可能也与初始的增益系数,Po 设置的不合适有关。%end%给出障碍和目标信息Xsum=[10 10;1 1。5;3 2.2;4 4。5;3 6;6 2;5.5 6;8 8.2];%这个向量是(n+1)*2 维,其中[10 10]是目标位置,剩下的都是障碍的位置。Xj=Xo;%j=1 循环初始,将车的起始坐标赋给 Xj%***************初始化结束,开始主体循环******************for j=1:J%循环开始Goal(j,1)=Xj(1);%Goal 是保存车走过的每个点的坐标。刚开始先将起点放进该向量。Goal(j,2)=Xj(2);%调用计算角度模块Theta=compute_angle(Xj,Xsum,n);%Theta 是计算出来的车和障碍,和目标之间的与 X轴之间的夹角,统一规定角度为逆时针方向,用这个模块可以计算出来.%调用计算引力模块Angle=Theta(1);%Theta(1)是车和目标之间的角度,目标对车是引力.angle_at=Theta(1);%为了后续计算斥力在引力方向的重量赋值给 angle_at[Fatx,Faty]=compute_Attract(Xj,Xsum,k,Angle);%计算出目标对车的引力在 x,y 方向的两个重量值。for i=1:nangle_re(i)=Theta(i+1);%计算斥力用的角度,是个向量,因为有 n 个障碍,就有 n 个角度.end%调用计算斥力模块[Yrerxx,Yreryy]=compute_repulsion(Xj,Xsum,m,angle_re,n,Po);%计算出斥力在 x,y 方向的重量数组。%计算合力和方向,这有问题,应该是数,每个 j 循环的时候合力的大小应该是一个唯一的数,不是数组.应该把斥力的所有重量相加,引力所有重量相加.Fsumyj=Faty+Yreryy;%y 方向的合力Fsumxj=Fatx+Yrerxx;%x 方向的合力Position_angle(j)=atan(Fsumyj/Fsumxj);%合力与 x 轴方向的夹角向量%计算车的下一步位置if Fsumyj 〈 0 && Fsumxj 〈0 Xnext(1)=Xj(1)-l*cos(Position_angle(j)); Xnext(2)=Xj(2)-l*sin(Position_angle(j));else Xnext(1)=Xj(1)+l*cos(Position_angle(j)); Xnext(2)=Xj(2)+l*sin(Position_angle(j));end%保存车的每一个位置在向量中Xj=Xnext;%推断if ((Xj(1)-Xsum(1,1))>0)&...
