基于热电堆红外探测器的非接触人体表面温度的测量

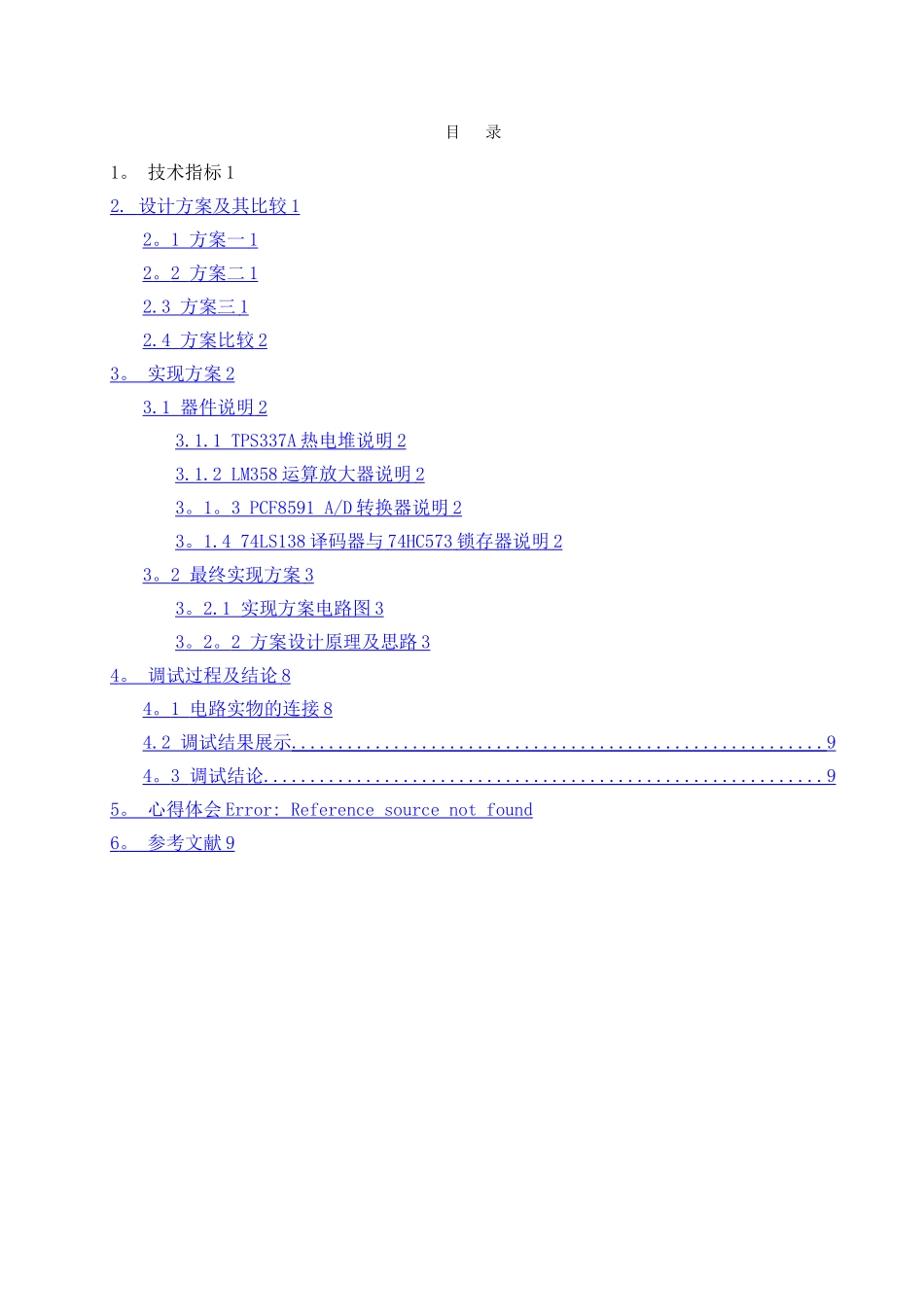

基于热电堆红外探测器的非接触人体表面温度的测量_第1页
1/10

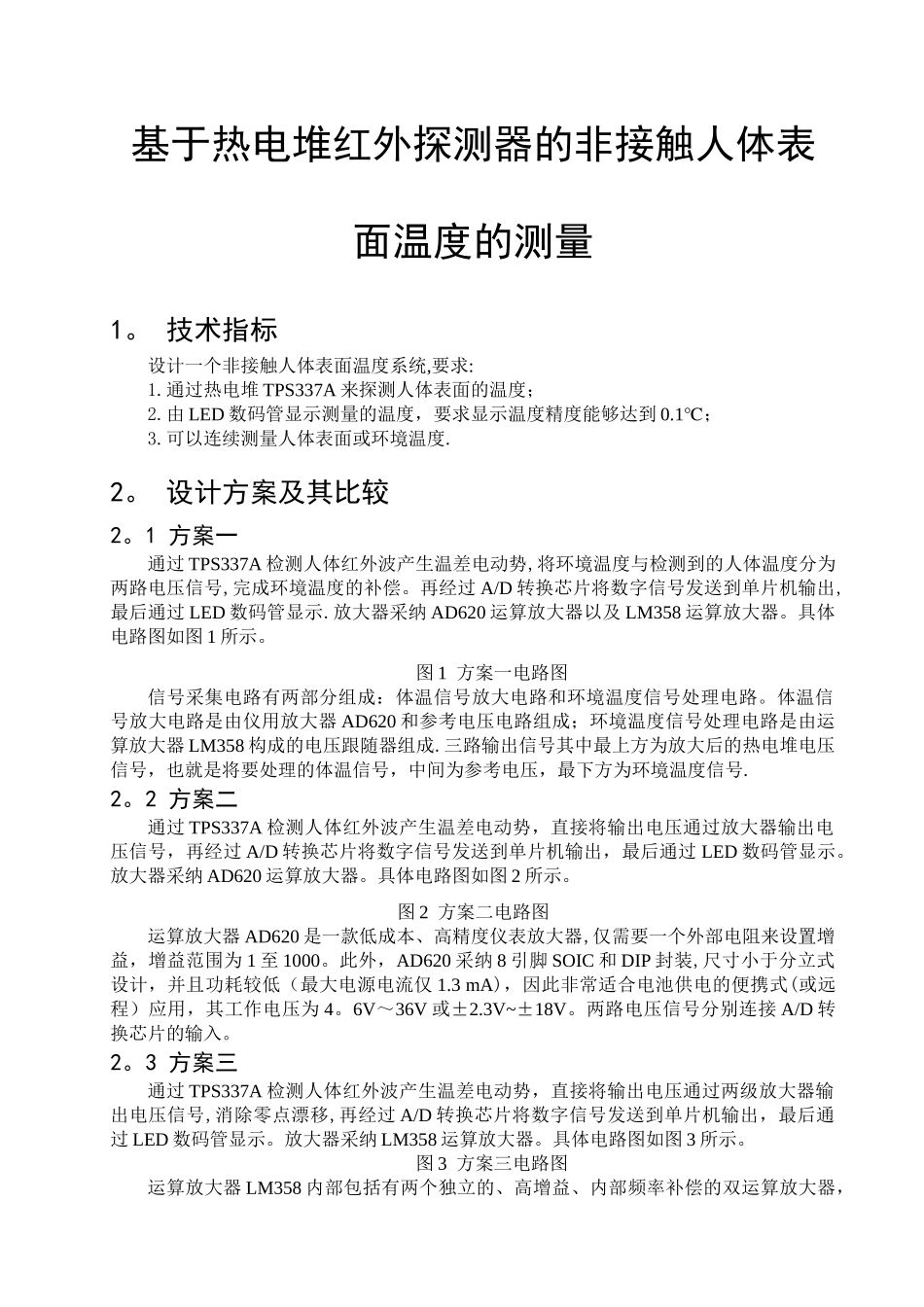

基于热电堆红外探测器的非接触人体表面温度的测量_第2页
2/10

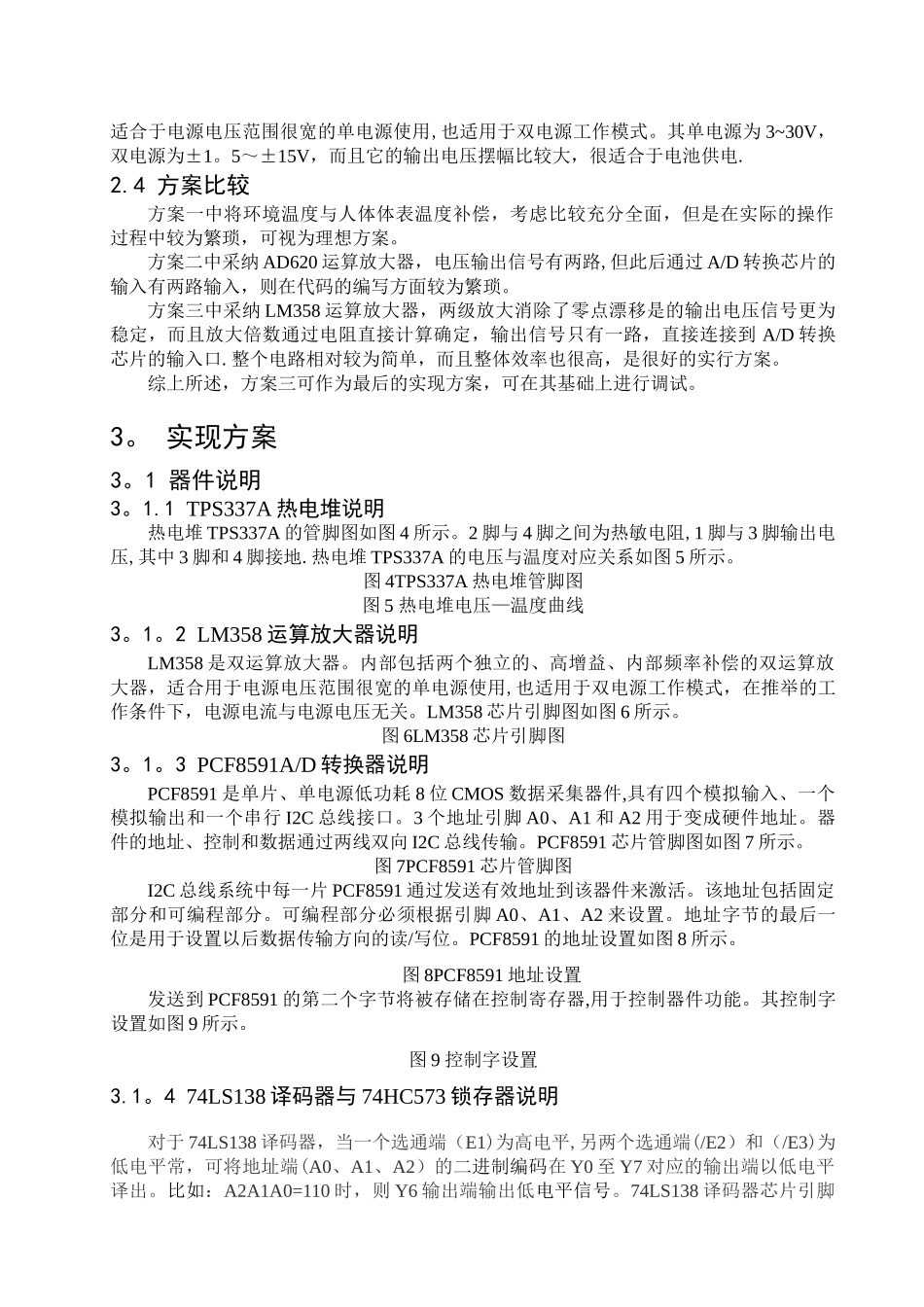

基于热电堆红外探测器的非接触人体表面温度的测量_第3页
3/10
目 录1。 技术指标 12. 设计方案及其比较 1 2 。 1 方案一 1 2 。 2 方案二 1 2.3 方案三 1 2.4 方案比较 2 3 。 实现方案 2 3.1 器件说明 2 3.1.1 TPS337A 热电堆说明 2 3.1.2 LM358 运算放大器说明 2 3 。 1 。 3 PCF8591 A/D 转换器说明 2 3 。 1.4 74LS138 译码器与 74HC573 锁存器说明 2 3 。 2 最终实现方案 3 3 。 2.1 实现方案电路图 3 3 。 2 。 2 方案设计原理及思路 3 4 。 调试过程及结论 8 4 。 1 电路实物的连接 8 4.2 调试结果展示 ......................................................... 9 4 。 3 调试结论 ............................................................ 9 5 。 心得体会 Error: Reference source not found 6 。 参考文献 9 基于热电堆红外探测器的非接触人体表面温度的测量1。 技术指标设计一个非接触人体表面温度系统,要求:1.通过热电堆 TPS337A 来探测人体表面的温度;2.由 LED 数码管显示测量的温度,要求显示温度精度能够达到 0.1℃;3.可以连续测量人体表面或环境温度. 2。 设计方案及其比较2。1 方案一通过 TPS337A 检测人体红外波产生温差电动势,将环境温度与检测到的人体温度分为两路电压信号,完成环境温度的补偿。再经过 A/D 转换芯片将数字信号发送到单片机输出,最后通过 LED 数码管显示.放大器采纳 AD620 运算放大器以及 LM358 运算放大器。具体电路图如图 1 所示。图 1 方案一电路图信号采集电路有两部分组成:体温信号放大电路和环境温度信号处理电路。体温信号放大电路是由仪用放大器 AD620 和参考电压电路组成;环境温度信号处理电路是由运算放大器 LM358 构成的电压跟随器组成.三路输出信号其中最上方为放大后的热电堆电压信号,也就是将要处理的体温信号,中间为参考电压,最下方为环境温度信号.2。2 方案二通过 TPS337A 检测人体红外波产生温差电动势,直接将输出电压通过放大器输出电压信号,再经过 A/D 转换芯片将数字信号发送到单片机输出,最后通过 LED 数码管显示。放大器采纳 AD620 运算放大器。具体电路图如图 2 所示。图 2 方案二电路图运算放大器 AD620 是一款低成本、高精度仪表放大器,仅需要一个外部电阻来设置增益,增益范围为 1 至 1000。此外,AD620 采纳 8 引脚 SOIC 和 DIP 封装,尺寸小于分立式设计,并...
