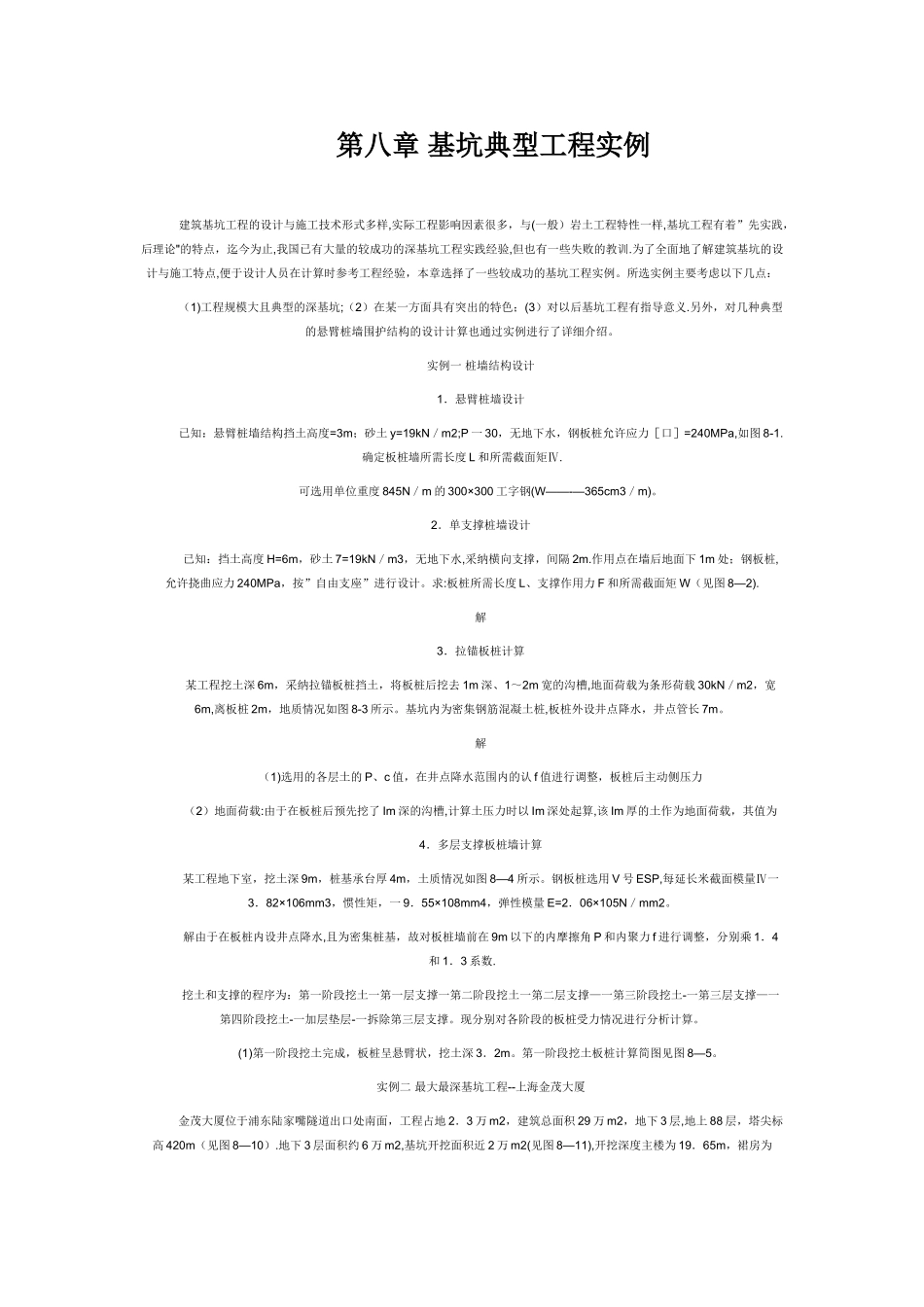

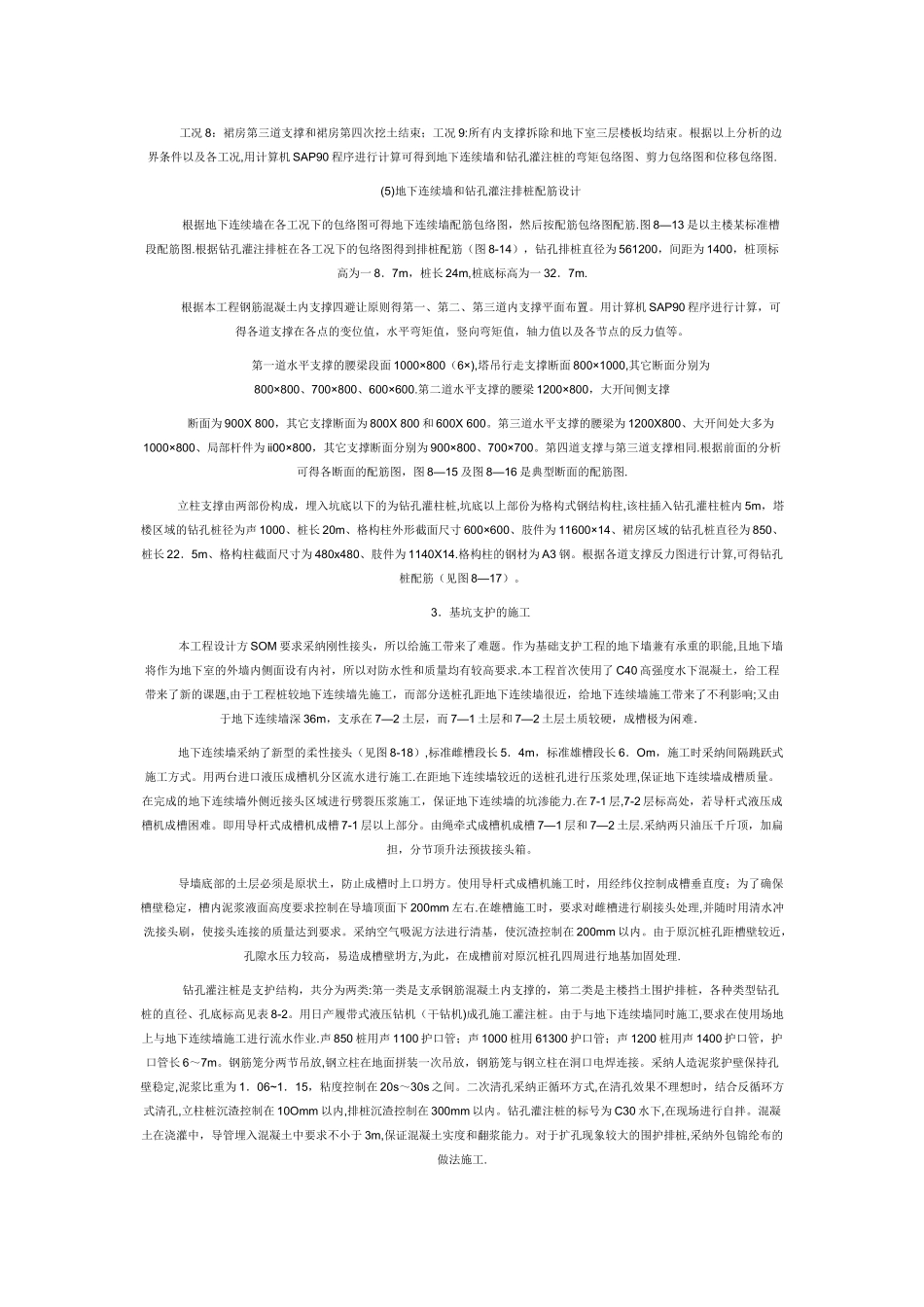

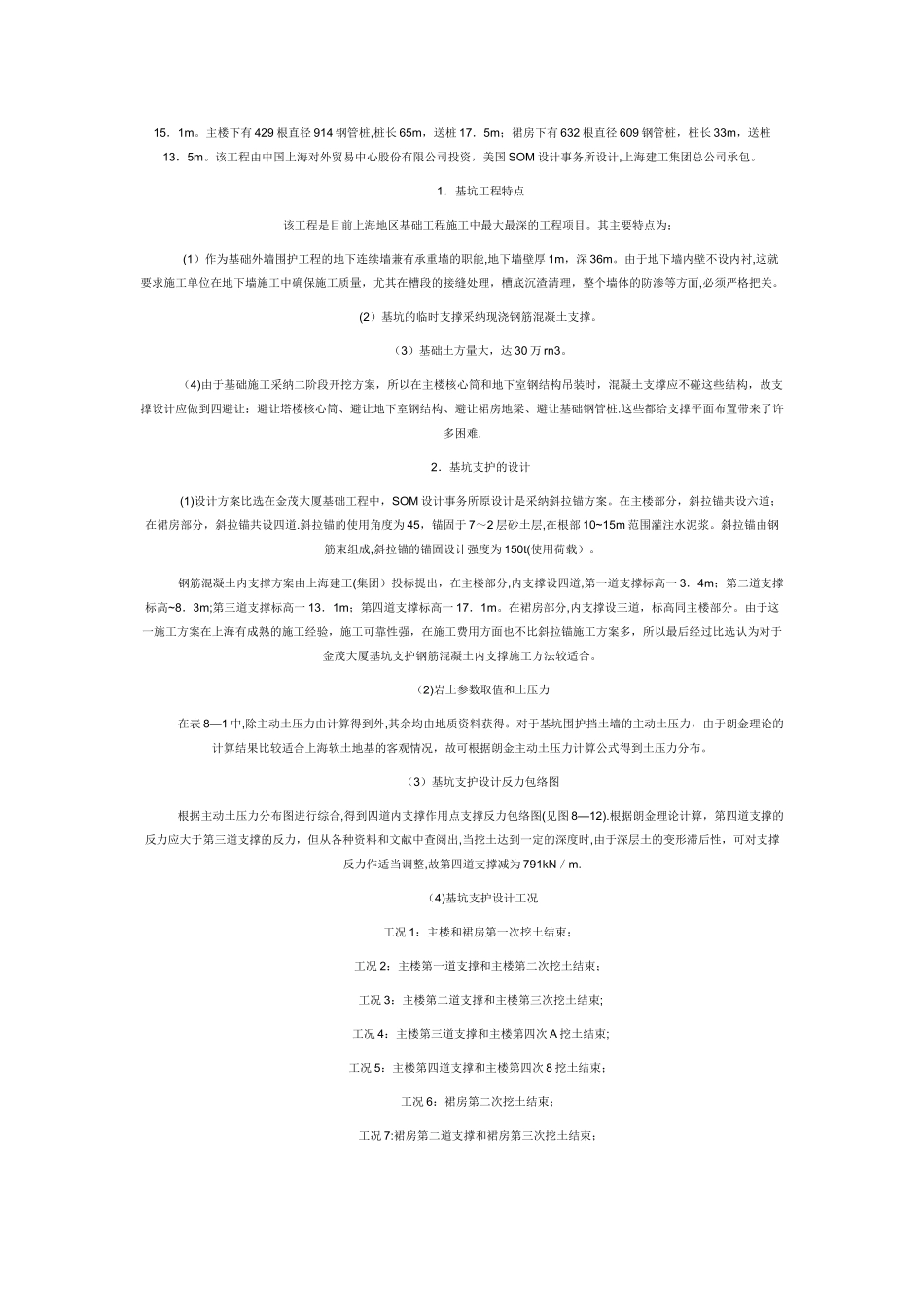

第八章 基坑典型工程实例 建筑基坑工程的设计与施工技术形式多样,实际工程影响因素很多，与(一般）岩土工程特性一样,基坑工程有着”先实践，后理论"的特点，迄今为止,我国已有大量的较成功的深基坑工程实践经验,但也有一些失败的教训.为了全面地了解建筑基坑的设计与施工特点,便于设计人员在计算时参考工程经验，本章选择了一些较成功的基坑工程实例。所选实例主要考虑以下几点：（1)工程规模大且典型的深基坑;（2）在某一方面具有突出的特色；(3）对以后基坑工程有指导意义.另外，对几种典型的悬臂桩墙围护结构的设计计算也通过实例进行了详细介绍。实例一 桩墙结构设计1．悬臂桩墙设计已知：悬臂桩墙结构挡土高度=3m；砂土 y=19kN／m2;P 一 30，无地下水，钢板桩允许应力［口］=240MPa,如图 8-1.确定板桩墙所需长度 L 和所需截面矩Ⅳ.可选用单位重度 845N／m 的 300×300 工字钢(W——-—365cm3／m)。2．单支撑桩墙设计已知：挡土高度 H=6m，砂土 7=19kN／m3，无地下水,采纳横向支撑，间隔 2m.作用点在墙后地面下 1m 处；钢板桩,允许挠曲应力 240MPa，按”自由支座”进行设计。求:板桩所需长度 L、支撑作用力 F 和所需截面矩 W（见图 8—2).解3．拉锚板桩计算某工程挖土深 6m，采纳拉锚板桩挡土，将板桩后挖去 1m 深、1～2m 宽的沟槽,地面荷载为条形荷载 30kN／m2，宽6m,离板桩 2m，地质情况如图 8-3 所示。基坑内为密集钢筋混凝土桩,板桩外设井点降水，井点管长 7m。解（1)选用的各层土的 P、c 值，在井点降水范围内的认 f 值进行调整，板桩后主动侧压力（2）地面荷载:由于在板桩后预先挖了 Im 深的沟槽,计算土压力时以 Im 深处起算,该 Im 厚的土作为地面荷载，其值为4．多层支撑板桩墙计算某工程地下室，挖土深 9m，桩基承台厚 4m，土质情况如图 8—4 所示。钢板桩选用 V 号 ESP,每延长米截面模量Ⅳ一3．82×106mm3，惯性矩，一 9．55×108mm4，弹性模量 E=2．06×105N／mm2。解由于在板桩内设井点降水,且为密集桩基，故对板桩墙前在 9m 以下的内摩擦角 P 和内聚力 f 进行调整，分别乘 1．4和 1．3 系数.挖土和支撑的程序为：第一阶段挖土一第一层支撑一第二阶段挖土一第二层支撑—一第三阶段挖土-一第三层支撑—一第四阶段挖土-一加层垫层-一拆除第三层支撑。现分别对各阶段的板桩受力情况进行分析计算。(1)第一阶段挖土完成，板桩呈悬臂状，挖土深 3．2m。第一阶段挖土板桩计...
