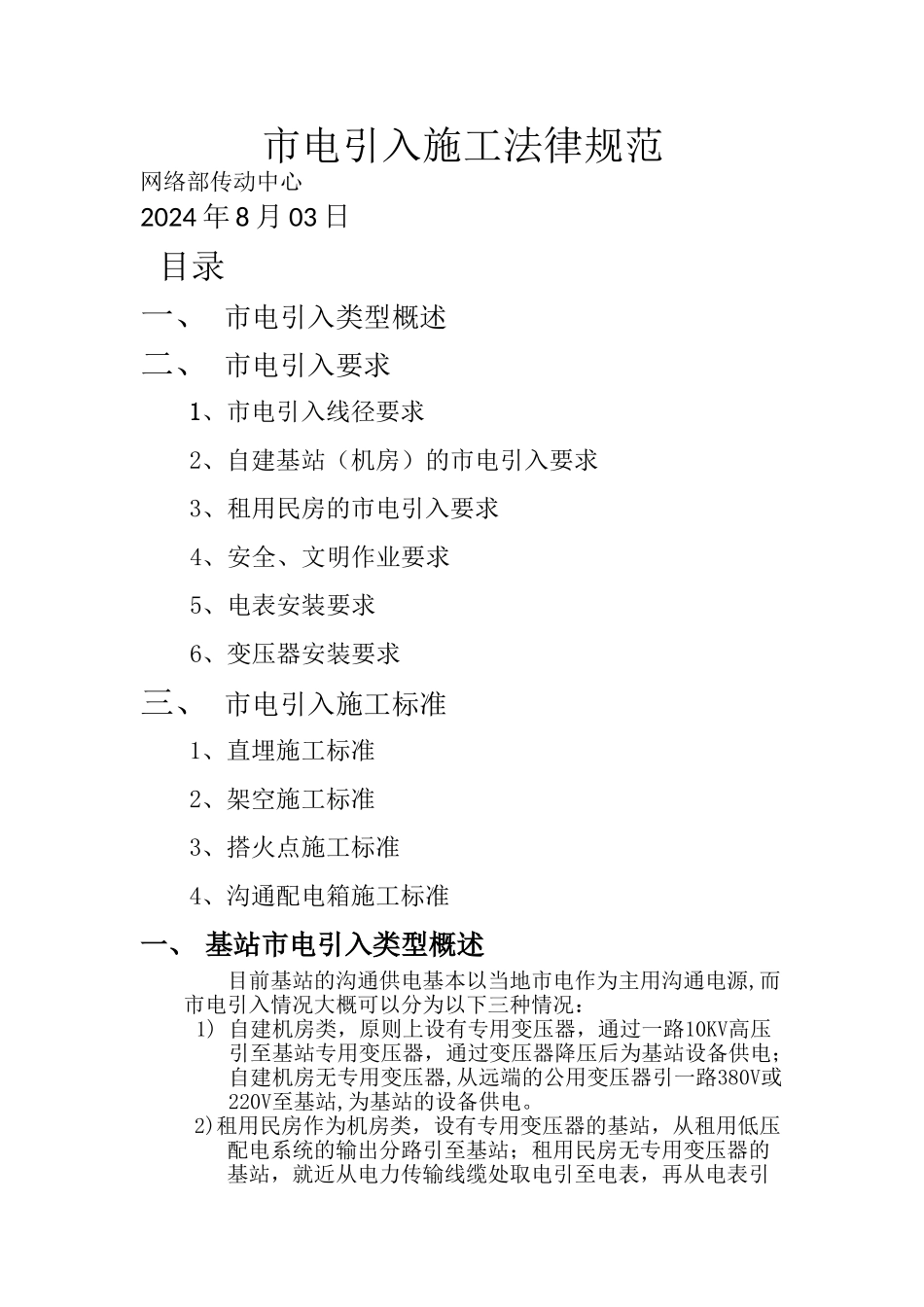

市电引入施工法律规范网络部传动中心2024 年 8 月 03 日 目录一、 市电引入类型概述二、 市电引入要求1、市电引入线径要求2、自建基站(机房)的市电引入要求3、租用民房的市电引入要求4、安全、文明作业要求5、电表安装要求6、变压器安装要求三、 市电引入施工标准1、直埋施工标准2、架空施工标准3、搭火点施工标准4、沟通配电箱施工标准一、 基站市电引入类型概述目前基站的沟通供电基本以当地市电作为主用沟通电源,而市电引入情况大概可以分为以下三种情况:1) 自建机房类,原则上设有专用变压器,通过一路10KV高压引至基站专用变压器,通过变压器降压后为基站设备供电;自建机房无专用变压器,从远端的公用变压器引一路380V或220V至基站,为基站的设备供电。2)租用民房作为机房类,设有专用变压器的基站,从租用低压配电系统的输出分路引至基站;租用民房无专用变压器的基站,就近从电力传输线缆处取电引至电表,再从电表引至基站。3)新建拉远站、室分站点、灯塔站点,一般就近从电力传输线缆处取电引至电表,再从电表引至基站。二、市电引入要求1、市电引入线径要求农村和乡镇基站只考虑2G 设备供电需求,沟通电源引入容量要求不小于15kW,(自建变压器的基站,变压器容量建议根据20kVA 选定),电力线缆线径应不小于4*25mm铝芯。一般市区、城郊及县城基站考虑2G 设备、3G 设备、4G共址,沟通市电引入容量要求不小于20kW(自建变压器的基站,变压器容量建议根据30kVA 选定),电力线缆线径应不小于4*35mm铝芯。汇聚机房沟通市电引入容量要求不小于30KW(自建变压器的基站,变压器容量建议根据50kVA 选定),电力线缆线径应不小于4*50mm铝芯。核心机房根据实际容量需求和预期容量要求,配置电力线缆线径.2、自建基站(机房)市电引入要求变压器至基站机房的电力线根据各基站情况可采纳地埋引入或采纳架空引入,对采纳地埋引入电力线的基站,电力线要求采纳电力电缆,其线径要求为16mm2(20KVA)/25mm2 (50KVA) 多股铜芯金属护套电力电缆或电缆穿钢管方式,电缆金属护套或钢管二端应就近作接地处理,对采纳架空电力线引入的基站,在终端杆处引入机房沟通配电箱的电力线应采纳16mm2 (20KVA)/25mm2(50KVA)的多股铜芯金属护套的电力电缆或电缆穿钢管,并采纳地埋方式引入机房,其电缆地埋长度应不小于30 米,电缆金属护套或钢管二端应就近作接地处理,如电缆埋设长度有困难,可采纳沿机房四周地埋敷设的方法解决.3、租用民房的市电...
