塔吊基础专项方案

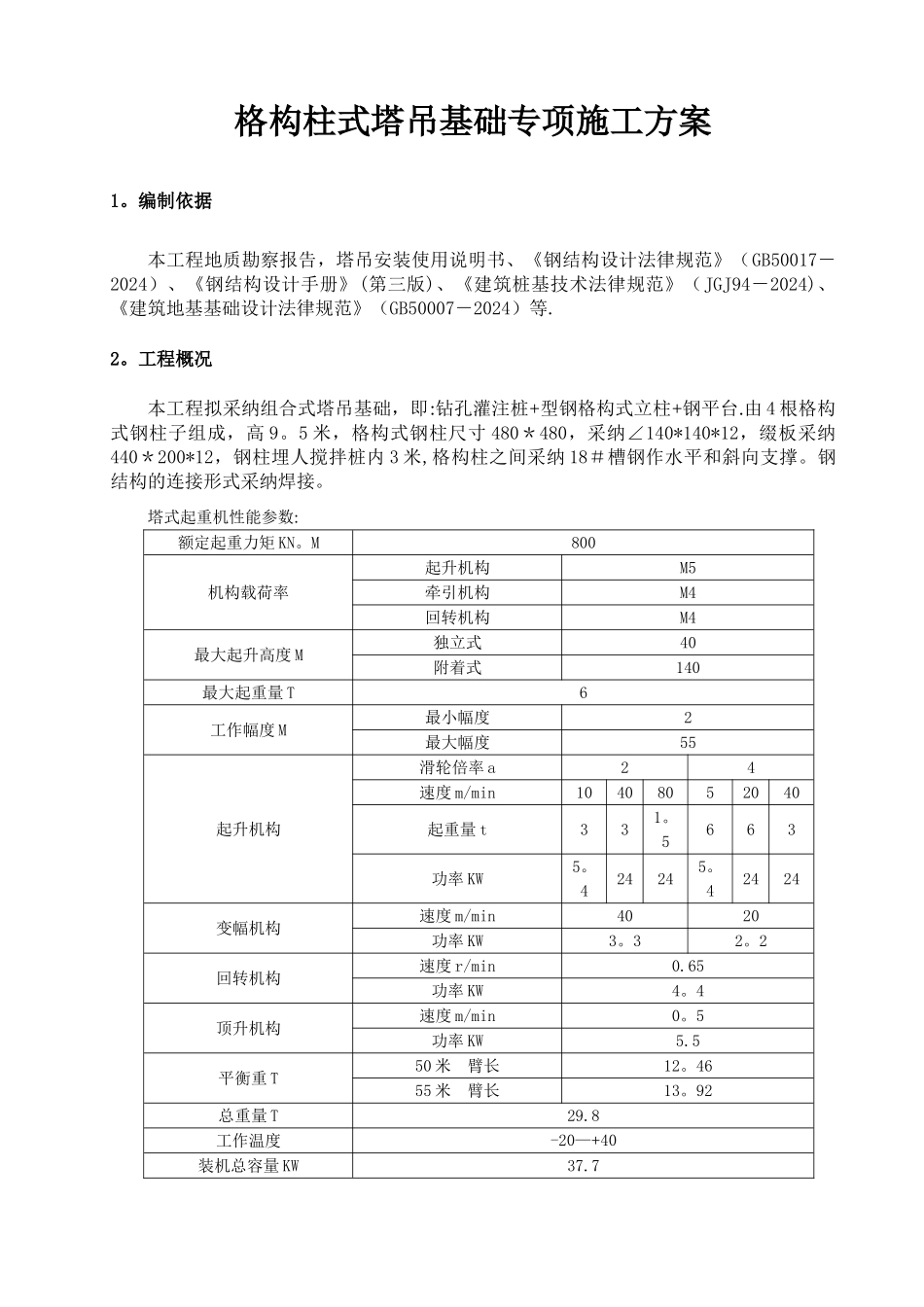

格构柱式塔吊基础专项施工方案1。编制依据本工程地质勘察报告，塔吊安装使用说明书、《钢结构设计法律规范》（GB50017－2024）、《钢结构设计手册》(第三版)、《建筑桩基技术法律规范》（JGJ94－2024)、《建筑地基基础设计法律规范》（GB50007－2024）等.2。工程概况本工程拟采纳组合式塔吊基础，即:钻孔灌注桩+型钢格构式立柱+钢平台.由 4 根格构式钢柱子组成，高 9。5 米，格构式钢柱尺寸 480＊480，采纳∠140*140*12，缀板采纳440＊200*12，钢柱埋人搅拌桩内 3 米,格构柱之间采纳 18＃槽钢作水平和斜向支撑。钢结构的连接形式采纳焊接。塔式起重机性能参数:额定起重力矩 KN。M800机构载荷率起升机构M5牵引机构M4回转机构M4最大起升高度 M独立式40附着式140最大起重量 T6工作幅度 M最小幅度2最大幅度55起升机构滑轮倍率 a24速度 m/min10408052040起重量 t331。5663功率 KW5。424245。42424变幅机构速度 m/min4020功率 KW3。32。2回转机构速度 r/min0.65功率 KW4。4顶升机构速度 m/min0。5功率 KW5.5平衡重 T50 米 臂长12。4655 米 臂长13。92总重量 T29.8工作温度-20—+40装机总容量 KW37.73。格构柱、格构式塔吊基础施工要求1、格构柱端与钢平台用焊接连接，钢平台上采纳基础固定节与塔机连接.2、格构柱锚入桩基中的长度不小于3000mm，并需增加箍筋和主筋数量,确保焊接质量桩混凝土等级不小于C35；本工程格构柱锚入桩基中的长度3000mm，桩采纳水下C35混凝土.3、吊（插）入桩孔时,应控制钢构柱的垂直与水平二个方向的偏位.特别需防止浇捣混凝土后钢构柱的偏位，施工方案中必须有防偏位措施（采纳模具等定位方法）。4、钢构柱尽量在工厂制作，成品后运往施工场地。现场焊接水平杆与斜撑杆（柱间支撑）等构件,必须持有焊接上岗证,原则上仍应由生产厂家派员施焊。5、单肢钢构柱内部需留有足够空间，浇捣混凝土中应实行有效手段保证混凝土的填充率达到95%以上.6、开挖土方时，塔机钢构柱周围的土方应分层开挖，钢构柱之间的水平与斜撑杆（或柱间支撑)，连接板等构件，必须跟随挖土深度而及时设置并焊接。7、塔机使用中，要常常观察钢筋混凝土连接块的变形情况；常常观察地脚螺栓松动情况，随时拧紧;常常观察塔机的垂直度，发现超差及时纠正.3。钢结构制作与安装方案3.1 施工程序图纸会审→编写施工方案→施工准备→技术交底→基础验收→材料验收→原材料矫正→原材料打砂防腐处理→柱、梁预制→分片组对→停点检查→分...
