塔吊安全通道搭设施工方案

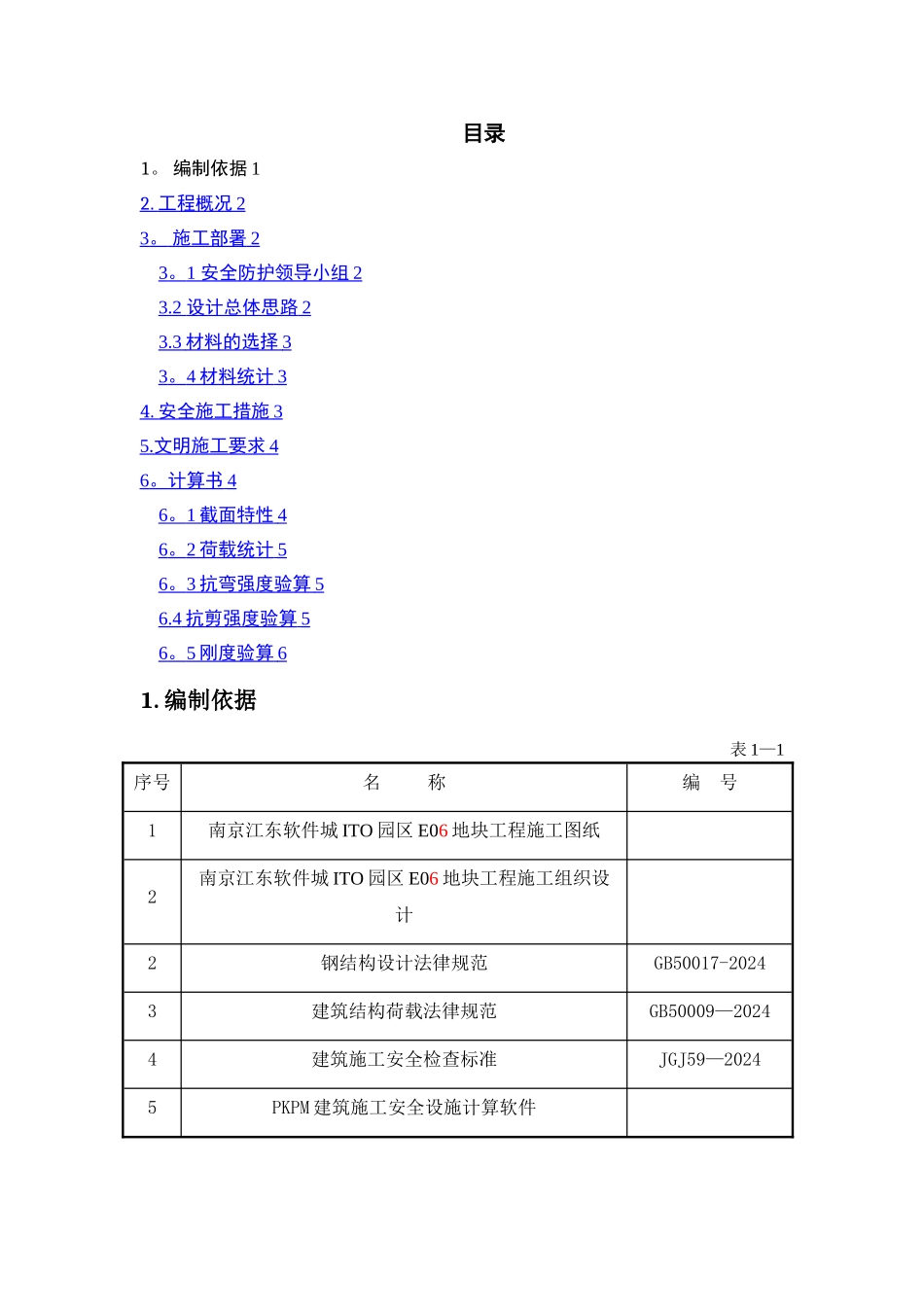

目录1。 编制依据 12. 工程概况 2 3 。 施工部署 2 3 。 1 安全防护领导小组 2 3.2 设计总体思路 2 3.3 材料的选择 3 3 。 4 材料统计 3 4. 安全施工措施 3 5. 文明施工要求 4 6 。计算书 4 6 。 1 截面特性 4 6 。 2 荷载统计 5 6 。 3 抗弯强度验算 5 6.4 抗剪强度验算 5 6 。 5 刚度验算 6 1. 编制依据表 1—1序号名 称编 号1南京江东软件城 ITO 园区 E06 地块工程施工图纸2南京江东软件城 ITO 园区 E06 地块工程施工组织设计2钢结构设计法律规范GB50017-20243建筑结构荷载法律规范GB50009—20244建筑施工安全检查标准JGJ59—20245PKPM 建筑施工安全设施计算软件2. 工程概况本工程 6-1#、楼的施工中，1#、2＃塔吊的塔身高度随着楼层高度上升，为了节约塔吊司机上下塔吊的时间,以及保障塔吊司机的人生安全，需要在塔吊塔身与主体结构之间搭设安全通道。3. 施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与进展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故"安全生产目标的必定保障,为此工程处成立以孙中昕为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下:组 长:（项目经理）—-负责协调工作；副组长：（现场经理)-—技术总部署及现场施工总指挥；组 员:（技术负责人）—-方案编制、技术交底；（安全负责人）--现场施工指挥、质量检查;（架子组长）——负责现场具体施工。3。2 设计总体思路1＃塔吊塔身距离 6—1＃塔楼板面 12 米，2＃塔吊距离 6-1#塔楼板面 9。5米,由于塔吊附臂不能承受多余荷载，只能在塔吊与主体结构之间搭设一道通道,通道的搭设要求如下：1、通道底部采纳双排 14a 槽钢与 48×3。5 标准钢管焊接搭设，通道宽度为800mm，钢管间距为 1500mm,钢管上面满铺木模板.2、护栏高度为 1200mm,护栏立杆采纳 50mm×50mm×4mm 方钢，立杆间距为 1500mm，护栏顶部横杆采纳 8 槽钢，与方钢立杆焊接,护栏立面用 48×3.5 标准钢管焊接。3、通道伸进塔身长度为 500mm，与结构板面的搭接长度为 1000mm.4、通道与塔吊以及结构板面两端绞支，其中通道底部 14a 槽钢与结构板面利用钢筋锚环连接，通道与塔吊塔节的连接详见附图节点 1。5、通道内侧要满挂全封闭式的密目安全网，密目网采纳 1.2×6。0m 的规格，用网绳绑扎在横杆外立杆里侧。6、由于通道跨度较大，用直径 15mm 的钢丝绳将通道底部 14a ...
