塔吊桩基础施工方案

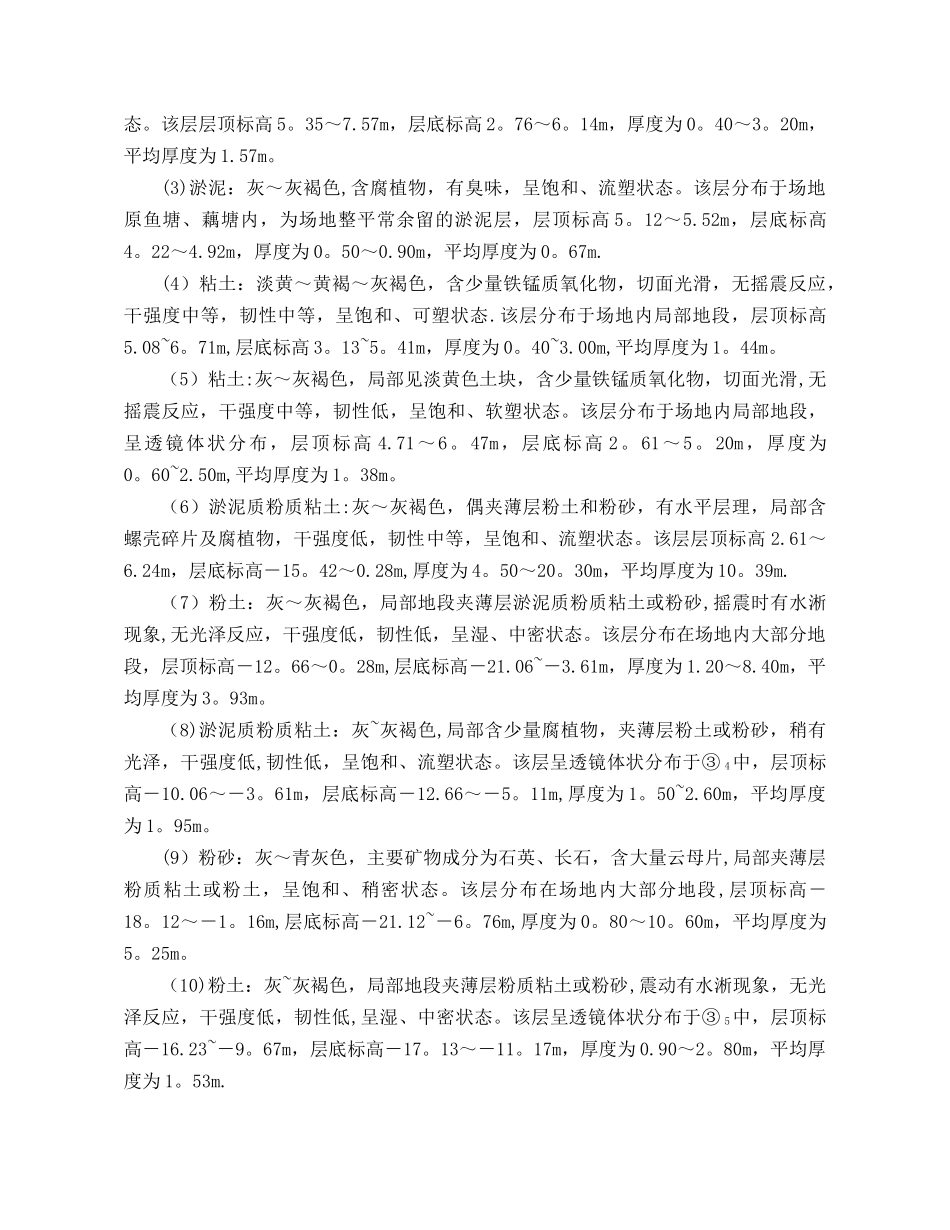

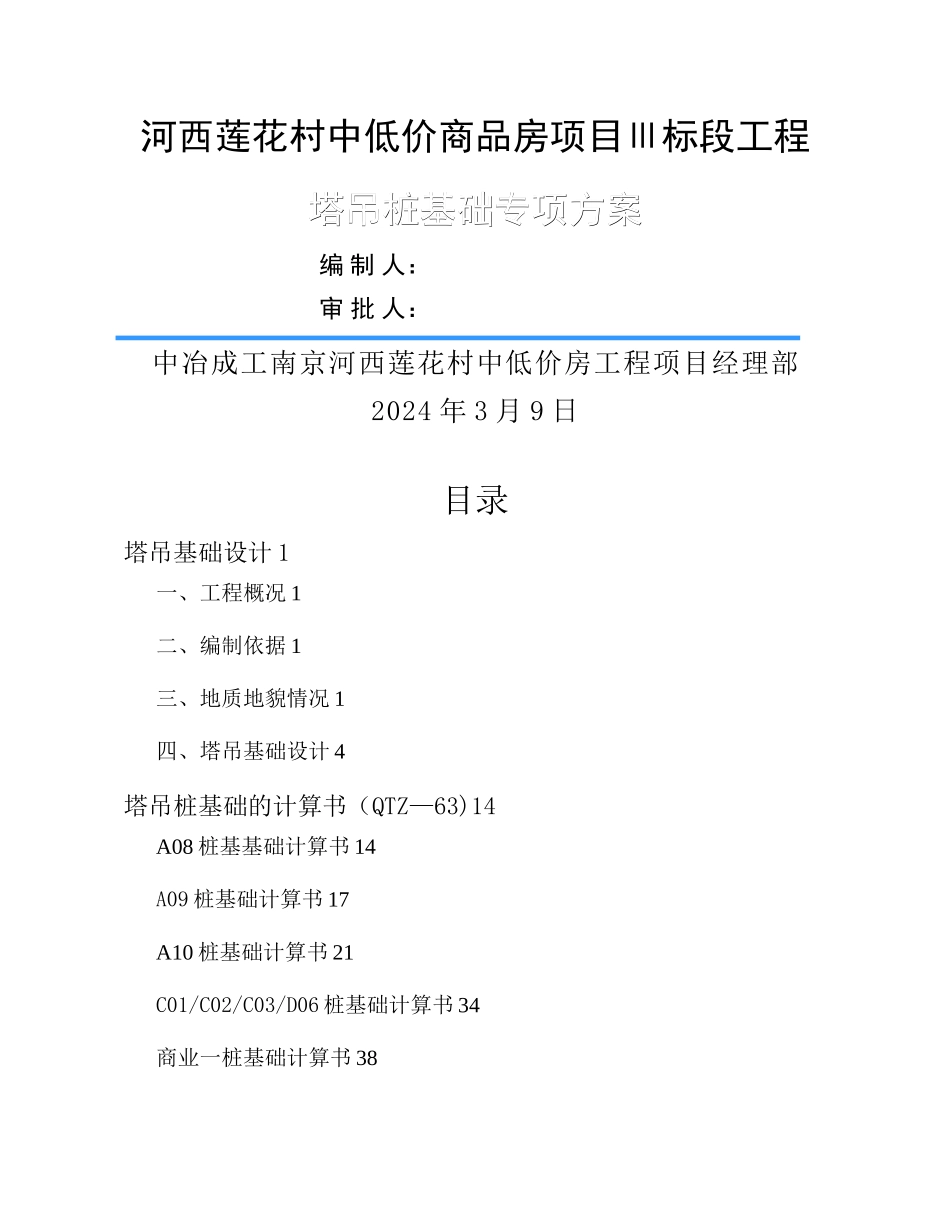

河西莲花村中低价商品房项目Ⅲ标段工程塔吊桩基础专项方案塔吊桩基础专项方案编 制 人：审 批 人：中冶成工南京河西莲花村中低价房工程项目经理部2024 年 3 月 9 日目录塔吊基础设计 1一、工程概况 1二、编制依据 1三、地质地貌情况 1四、塔吊基础设计 4塔吊桩基础的计算书（QTZ—63)14A08 桩基基础计算书 14A09 桩基础计算书 17A10 桩基础计算书 21C01/C02/C03/D06 桩基础计算书 34商业一桩基础计算书 38塔吊桩基础设计一、工程概况拟建场地位于江苏省南京市建邺区河西新城区沙洲街道莲花村，西邻南京绕城公路,北邻南京市建邺区河西新城区沙洲街道莲花村经济适用住房 A 组团,东邻南河和 205国道，南邻规划的黄河路,±0。00 相当于绝对高程 8.10m，场地自然地面相对标高－0。80m，基础类型为钻孔灌注桩;为满足平面垂直运输及施工需要，我司在拟建场地投入 8 台 QTZ—63（5510)型号塔吊,；每台主架安装最高高度为 120m，起升高度 110m，最大倾覆力矩设计为 2454.08KN。m.承台底面相对标高－3。30m，—5.400m（后附剖面图).由于建筑物四周均有 5。2m 的水泥搅拌桩围护，考虑到基坑维护整体安全性以及围护桩水平位移的影响，塔吊均考虑布置在基坑围护桩以外。具体安装具体位置详见塔吊安装平面布置图以及相关位置剖面图。二、编制依据1、《建筑地基基础设计法律规范》（GB5007－2024）2、《建筑桩基础设计法律规范》（JGJ94－2024）3、本工程地质勘测报告4、产品使用说明书三、地质地貌情况1、拟建场地地貌单元属于长江右岸河漫滩,鱼塘、河沟密布。根据土性特征和物理力学性质,土层自上而下分述如下:（1）杂填土：杂色,主要由砖块、混凝土块、房屋地基、建筑垃圾、风化岩块和碎石等填成，含少量粘性土，为近期施工整平回填而成，呈湿～饱和、松散状态。该层层顶标高 6。42～8。74m,层底标高 4。82~6。81m,厚度为 0。50～2.60m，平均厚度为 1。45m.（2）素填土：杂色，主要由粘性土填成，局部地段为生活垃圾，间夹少量碎石，为近期施工整平填积而成，该层底部多见流塑~软塑状态灰色土,呈湿～饱和、松散状态。该层层顶标高 5。35～7.57m，层底标高 2。76～6。14m，厚度为 0。40～3。20m，平均厚度为 1.57m。(3)淤泥：灰～灰褐色,含腐植物，有臭味，呈饱和、流塑状态。该层分布于场地原鱼塘、藕塘内，为场地整平常余留的淤泥层，层顶标高 5。12～5.52m，层底标高4。22～4.92m，厚度为 0。50～0.90m，平均...
