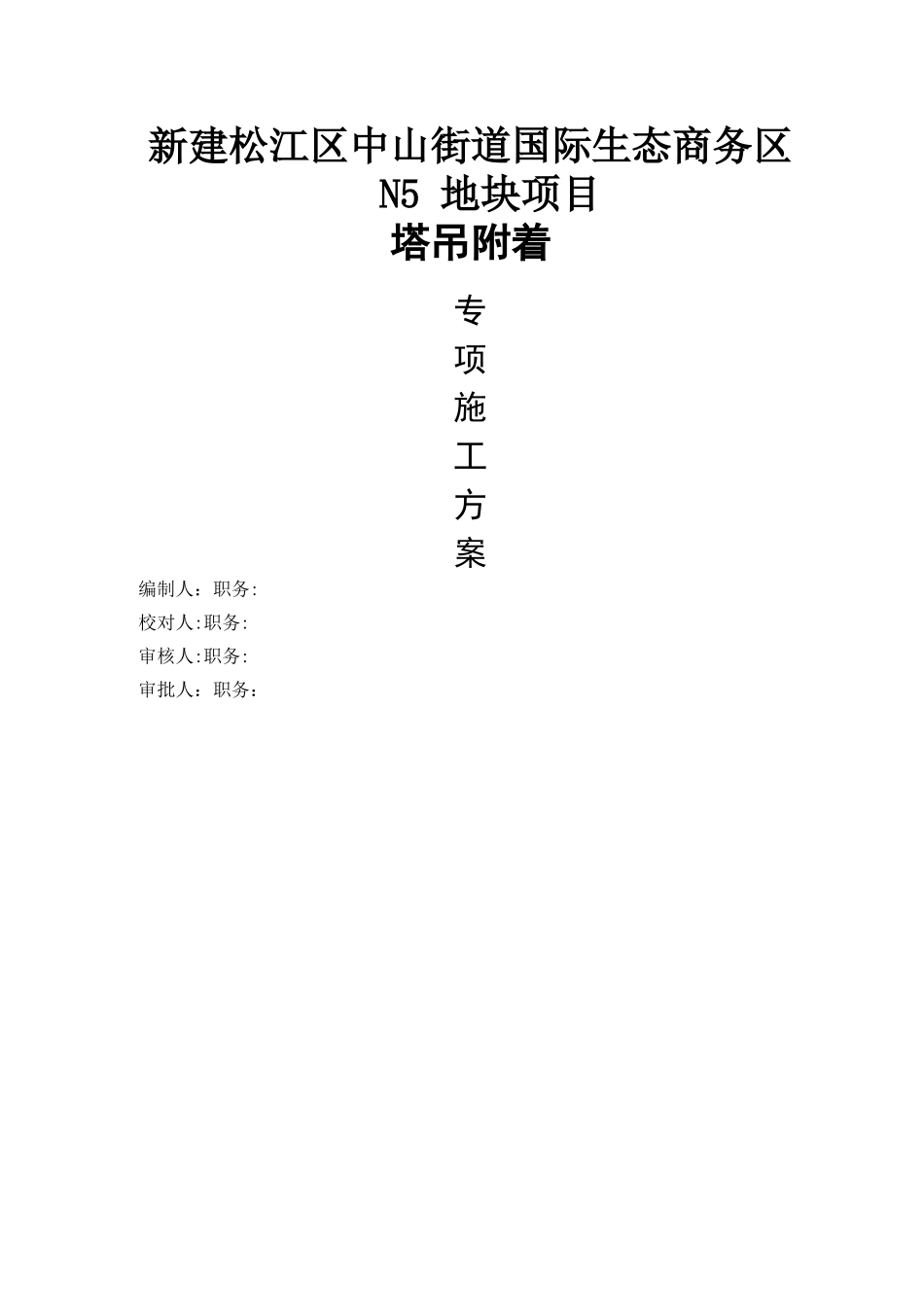

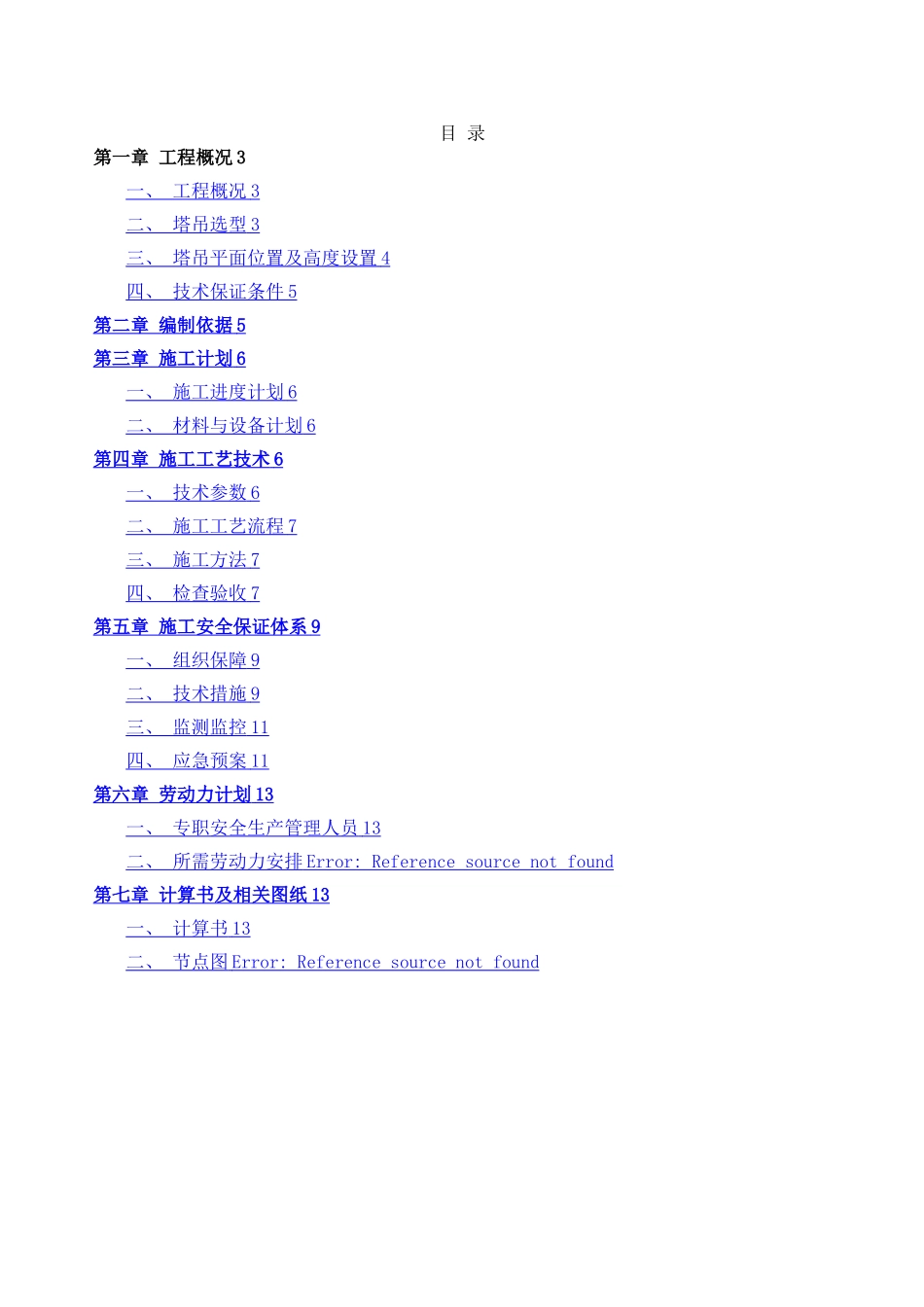

新建松江区中山街道国际生态商务区 N5 地块项目塔吊附着专项施工方案编制人：职务:校对人:职务:审核人:职务:审批人：职务：目 录第一章 工程概况 3一、 工程概况 3 二、 塔吊选型 3 三、 塔吊平面位置及高度设置 4 四、 技术保证条件 5 第二章 编制依据 5 第三章 施工计划 6 一、 施工进度计划 6 二、 材料与设备计划 6 第四章 施工工艺技术 6 一、 技术参数 6 二、 施工工艺流程 7 三、 施工方法 7 四、 检查验收 7 第五章 施工安全保证体系 9 一、 组织保障 9 二、 技术措施 9 三、 监测监控 11 四、 应急预案 11 第六章 劳动力计划 13 一、 专职安全生产管理人员 13 二、 所需劳动力安排 Error: Reference source not found 第七章 计算书及相关图纸 13 一、 计算书 13 二、 节点图 Error: Reference source not found 第一章 工程概况一、工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】1、工程基本情况工程名称新建松江区中山街道国际生态商务区 N5 地块工程地点松江区广富林路以南，茸梅路以东建筑面积（m2）102666建筑高度(m)1#楼16。5米，2#楼14米，3#楼14米，4#楼12米，5#楼99.7米。6#楼75.7米总工期（天）688主体结构框架地上层数1＃楼地上3二层，2—4#楼地上2层， 5＃楼地上23层,6＃楼地上15层地下层数地下2层,局部地下一层标准层层高(m)5#楼4米，6#楼3.8其它主要层高(m)5米2、各责任主体名称建设单位上海三迪房地产开发有限公司设计单位上海中房建筑设计有限公司施工单位福建艾邦建设工程有限公司监理单位上海同建工程监理有限公司项目经理费绍通总监理工程师李恒超技术负责人顾卫良专业监理工程师张凯忠二、塔吊选型本工程选用二台塔吊均为中联重科有限公司生产的QTZ80(6010）塔机工作级别A4塔机利用等级U4塔机载荷状态Q2机构工作级别起升机构M5回转机构M4牵引机构M3起升高度m倍率独立式附着式a=240。5121。5a=440.560最大起重量t6工作幅度m最小幅度2.5最大幅度57起升机构倍率24起重量t1。533366速度m/min80408.540204。3电机功率KW24/24/5。4回转机构回转速度r/min0。6电机功率KW2×2。2牵引机构牵引速度m/min40/20电机功率KW3。3/2.2顶升机构顶升速度m/min0。6电机功率KW5。5工作压力MPa20总功率KW31。7（不含顶升机构电机）平衡重重量起重臂长m575552504745重量t13。3212.5212。311。511.0210。22整机自重t...
