塔基施工方案

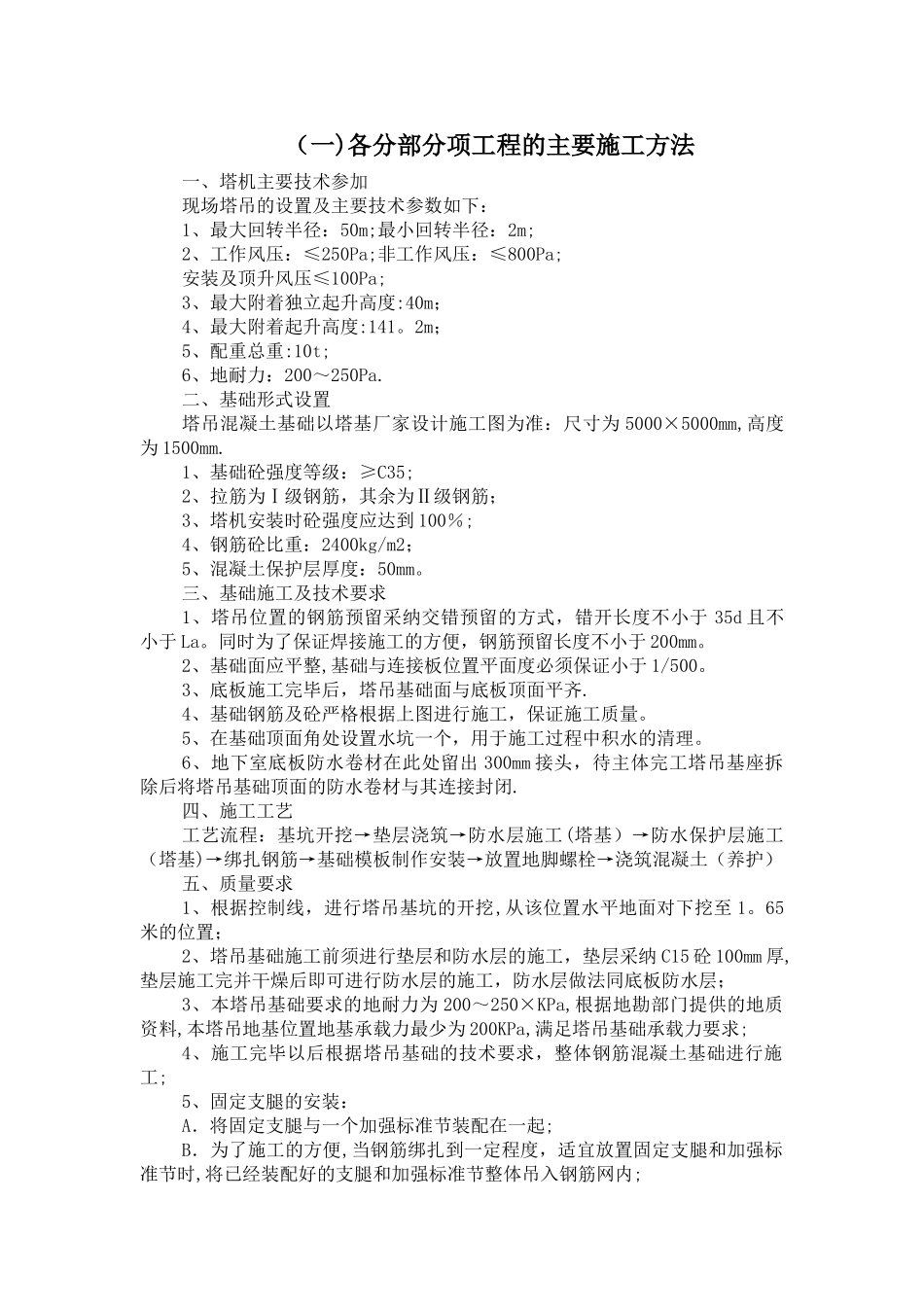

塔基施工方案_第1页
1/15
塔基施工方案_第2页
2/15
塔基施工方案_第3页
3/15
(一)各分部分项工程的主要施工方法一、塔机主要技术参加现场塔吊的设置及主要技术参数如下:1、最大回转半径:50m;最小回转半径:2m;2、工作风压:≤250Pa;非工作风压:≤800Pa;安装及顶升风压≤100Pa;3、最大附着独立起升高度:40m;4、最大附着起升高度:141。2m;5、配重总重:10t;6、地耐力:200~250Pa.二、基础形式设置塔吊混凝土基础以塔基厂家设计施工图为准:尺寸为 5000×5000mm,高度为 1500mm.1、基础砼强度等级:≥C35;2、拉筋为Ⅰ级钢筋,其余为Ⅱ级钢筋;3、塔机安装时砼强度应达到 100%;4、钢筋砼比重:2400kg/m2;5、混凝土保护层厚度:50mm。三、基础施工及技术要求1、塔吊位置的钢筋预留采纳交错预留的方式,错开长度不小于 35d 且不小于 La。同时为了保证焊接施工的方便,钢筋预留长度不小于 200mm。2、基础面应平整,基础与连接板位置平面度必须保证小于 1/500。3、底板施工完毕后,塔吊基础面与底板顶面平齐.4、基础钢筋及砼严格根据上图进行施工,保证施工质量。5、在基础顶面角处设置水坑一个,用于施工过程中积水的清理。6、地下室底板防水卷材在此处留出 300mm 接头,待主体完工塔吊基座拆除后将塔吊基础顶面的防水卷材与其连接封闭.四、施工工艺工艺流程:基坑开挖→垫层浇筑→防水层施工(塔基)→防水保护层施工(塔基)→绑扎钢筋→基础模板制作安装→放置地脚螺栓→浇筑混凝土(养护)五、质量要求1、根据控制线,进行塔吊基坑的开挖,从该位置水平地面对下挖至 1。65米的位置;2、塔吊基础施工前须进行垫层和防水层的施工,垫层采纳 C15 砼 100mm 厚,垫层施工完并干燥后即可进行防水层的施工,防水层做法同底板防水层;3、本塔吊基础要求的地耐力为 200~250×KPa,根据地勘部门提供的地质资料,本塔吊地基位置地基承载力最少为 200KPa,满足塔吊基础承载力要求;4、施工完毕以后根据塔吊基础的技术要求,整体钢筋混凝土基础进行施工;5、固定支腿的安装:A.将固定支腿与一个加强标准节装配在一起;B.为了施工的方便,当钢筋绑扎到一定程度,适宜放置固定支腿和加强标准节时,将已经装配好的支腿和加强标准节整体吊入钢筋网内;C.固定支腿周围的钢筋数量不得减少和切断;D.主筋通过支腿有困难时,主筋可以避让;E.吊起装配好的固定支腿和加强标准节,浇筑混凝土;在标准节的两个方向的中心线上挂铅垂线;F.固定支腿周围混凝土填充率必须达到 95%以上;G.混凝土基础的 4 个固定支腿上表面应校水平.6、...
