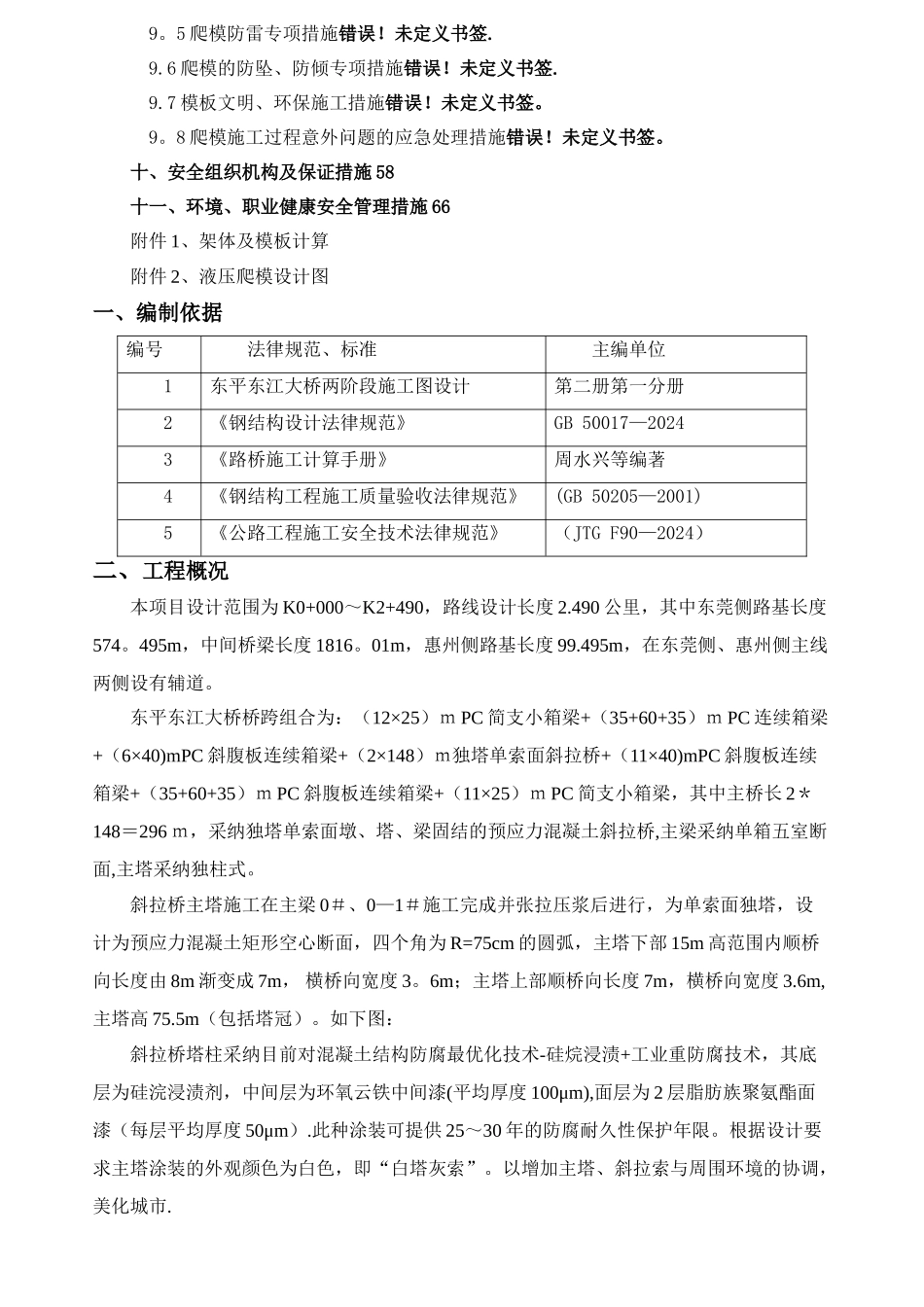

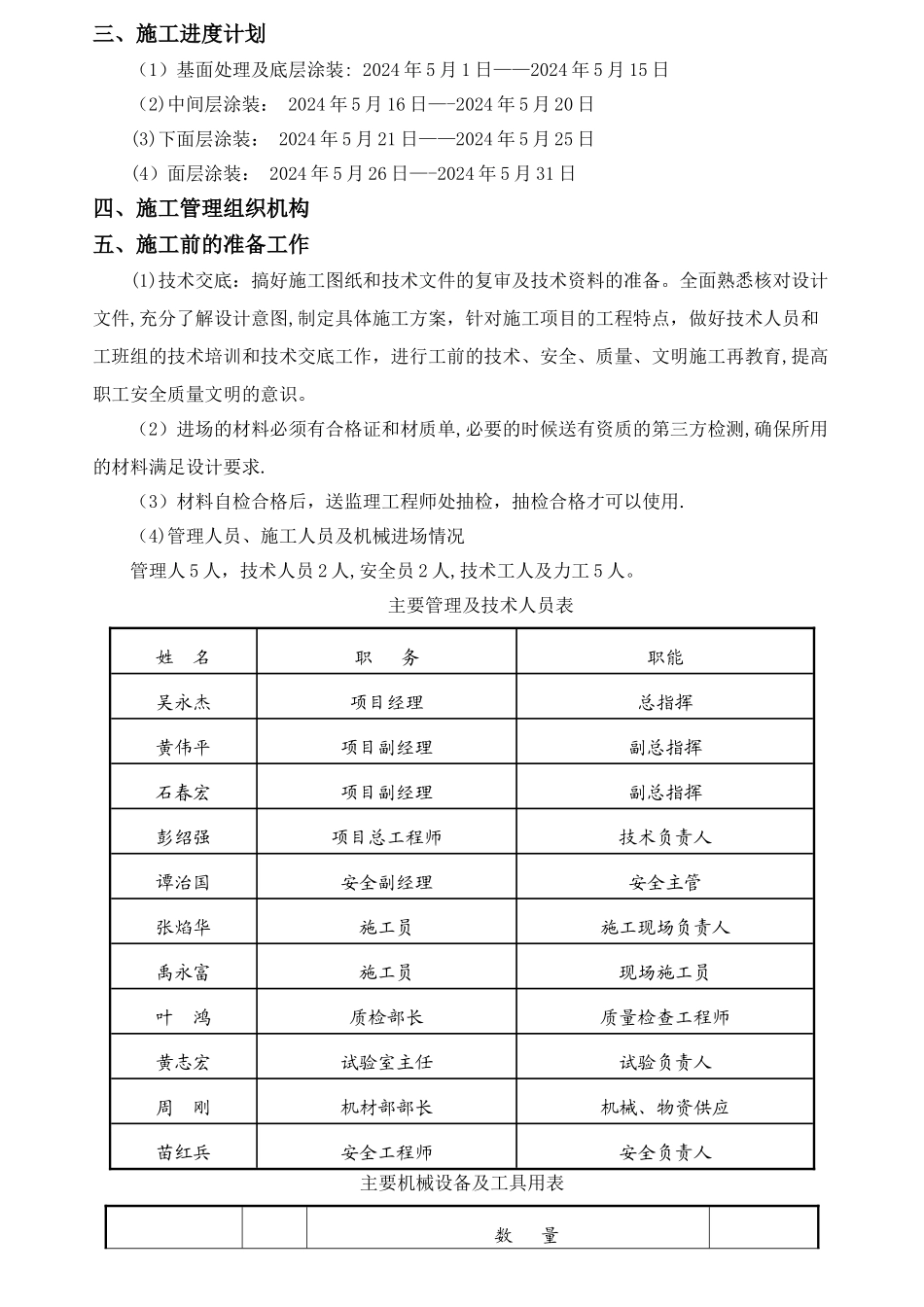

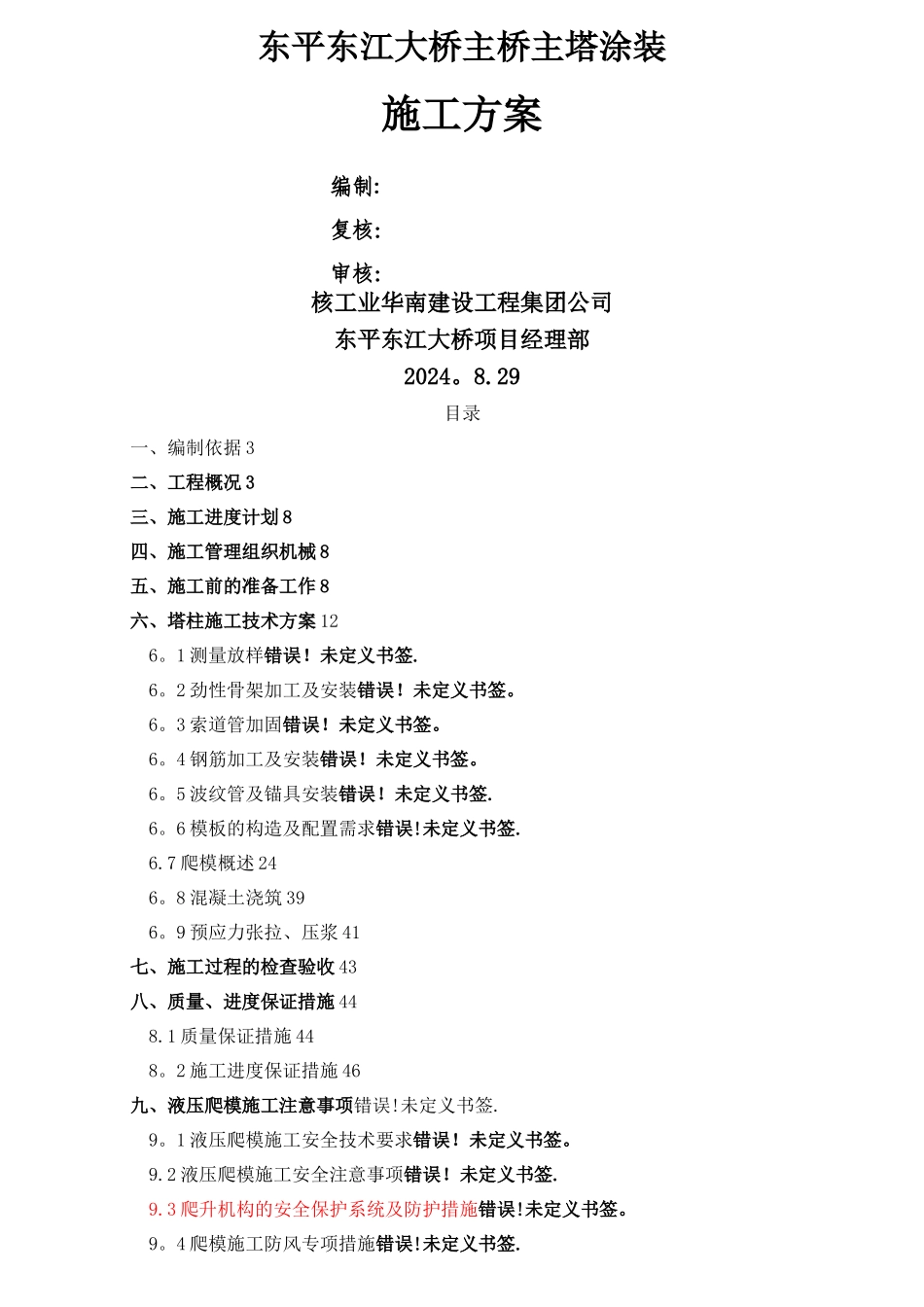

东平东江大桥主桥主塔涂装施工方案编制:复核:审核:核工业华南建设工程集团公司东平东江大桥项目经理部2024。8.29目录一、编制依据 3二、工程概况 3三、施工进度计划 8四、施工管理组织机械 8五、施工前的准备工作 8六、塔柱施工技术方案 126。1 测量放样错误!未定义书签.6。2 劲性骨架加工及安装错误!未定义书签。6。3 索道管加固错误!未定义书签。6。4 钢筋加工及安装错误!未定义书签。6。5 波纹管及锚具安装错误!未定义书签.6。6 模板的构造及配置需求错误!未定义书签.6.7 爬模概述 246。8 混凝土浇筑 396。9 预应力张拉、压浆 41七、施工过程的检查验收 43八、质量、进度保证措施 448.1 质量保证措施 448。2 施工进度保证措施 46九、液压爬模施工注意事项错误!未定义书签.9。1 液压爬模施工安全技术要求错误!未定义书签。9.2 液压爬模施工安全注意事项错误!未定义书签.9.3 爬升机构的安全保护系统及防护措施错误!未定义书签。9。4 爬模施工防风专项措施错误!未定义书签.9。5 爬模防雷专项措施错误!未定义书签.9.6 爬模的防坠、防倾专项措施错误!未定义书签.9.7 模板文明、环保施工措施错误!未定义书签。9。8 爬模施工过程意外问题的应急处理措施错误!未定义书签。十、安全组织机构及保证措施 58十一、环境、职业健康安全管理措施 66附件 1、架体及模板计算附件 2、液压爬模设计图一、编制依据编号法律规范、标准主编单位1东平东江大桥两阶段施工图设计第二册第一分册2《钢结构设计法律规范》GB 50017—20243《路桥施工计算手册》周水兴等编著4《钢结构工程施工质量验收法律规范》(GB 50205—2001)5《公路工程施工安全技术法律规范》(JTG F90—2024)二、工程概况本项目设计范围为 K0+000~K2+490,路线设计长度 2.490 公里,其中东莞侧路基长度574。495m,中间桥梁长度 1816。01m,惠州侧路基长度 99.495m,在东莞侧、惠州侧主线两侧设有辅道。东平东江大桥桥跨组合为:(12×25)m PC 简支小箱梁+(35+60+35)m PC 连续箱梁+(6×40)mPC 斜腹板连续箱梁+(2×148)m独塔单索面斜拉桥+(11×40)mPC 斜腹板连续箱梁+(35+60+35)m PC 斜腹板连续箱梁+(11×25)m PC 简支小箱梁,其中主桥长 2*148=296 m,采纳独塔单索面墩、塔、梁固结的预应力混凝土斜拉桥,主梁采纳单箱五室断面,主塔采纳独柱式。斜拉桥主塔施工在主梁 0#、0—1#施工完成并张拉压浆后进行,...
