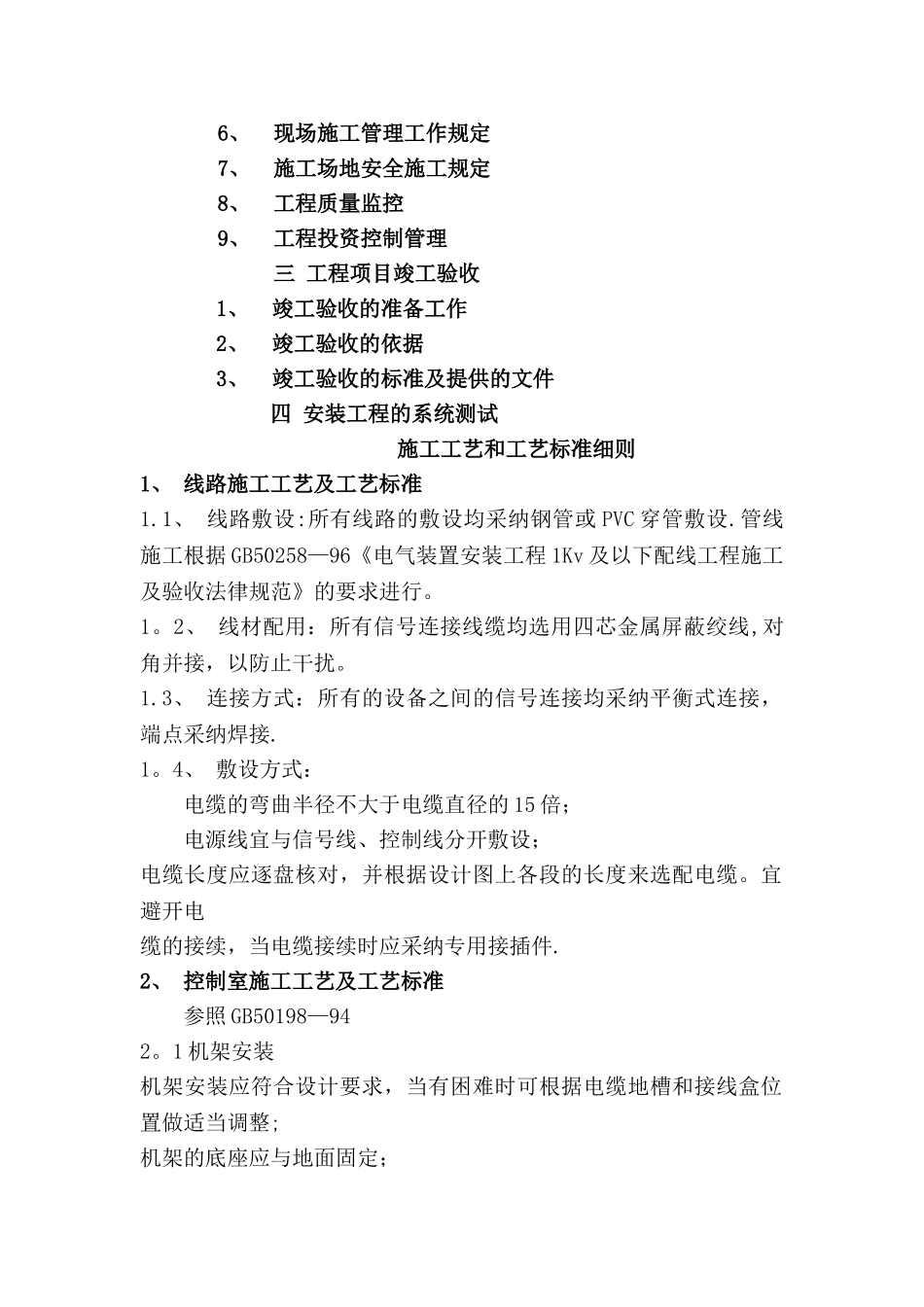

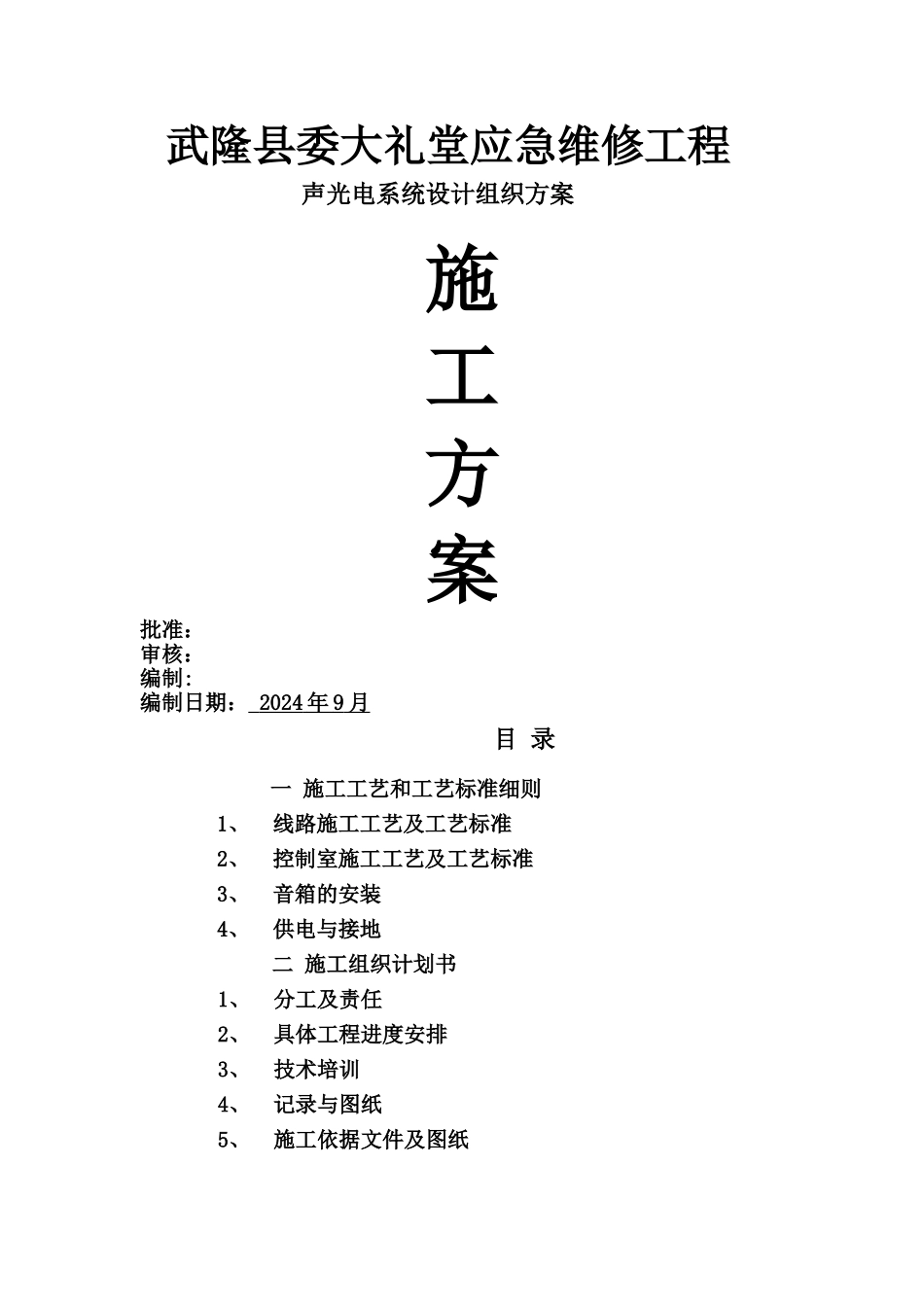

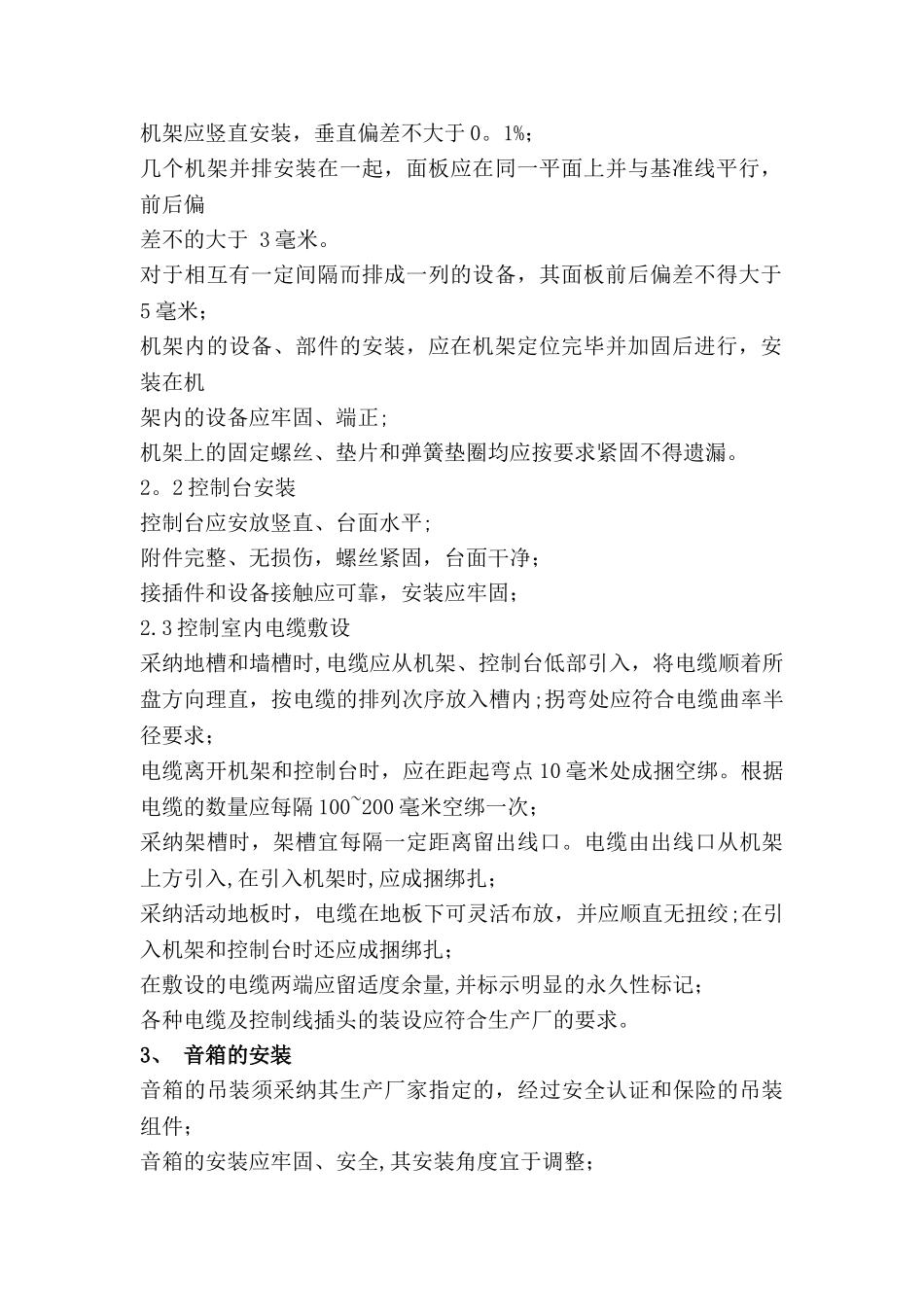

武隆县委大礼堂应急维修工程声光电系统设计组织方案施工方案批准：审核：编制:编制日期： 2024 年 9 月 目 录一 施工工艺和工艺标准细则1、线路施工工艺及工艺标准2、控制室施工工艺及工艺标准3、音箱的安装4、供电与接地二 施工组织计划书1、分工及责任2、具体工程进度安排3、技术培训4、记录与图纸5、施工依据文件及图纸6、现场施工管理工作规定7、施工场地安全施工规定8、工程质量监控9、工程投资控制管理三 工程项目竣工验收1、竣工验收的准备工作2、竣工验收的依据3、竣工验收的标准及提供的文件四 安装工程的系统测试施工工艺和工艺标准细则1、 线路施工工艺及工艺标准1.1、 线路敷设:所有线路的敷设均采纳钢管或 PVC 穿管敷设.管线施工根据 GB50258—96《电气装置安装工程 1Kv 及以下配线工程施工及验收法律规范》的要求进行。1。2、 线材配用：所有信号连接线缆均选用四芯金属屏蔽绞线,对角并接，以防止干扰。1.3、 连接方式：所有的设备之间的信号连接均采纳平衡式连接，端点采纳焊接.1。4、 敷设方式： 电缆的弯曲半径不大于电缆直径的 15 倍； 电源线宜与信号线、控制线分开敷设；电缆长度应逐盘核对，并根据设计图上各段的长度来选配电缆。宜避开电缆的接续，当电缆接续时应采纳专用接插件.2、 控制室施工工艺及工艺标准 参照 GB50198—942。1 机架安装机架安装应符合设计要求，当有困难时可根据电缆地槽和接线盒位置做适当调整;机架的底座应与地面固定；机架应竖直安装，垂直偏差不大于 0。1%；几个机架并排安装在一起，面板应在同一平面上并与基准线平行，前后偏差不的大于 3 毫米。对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5 毫米；机架内的设备、部件的安装，应在机架定位完毕并加固后进行，安装在机架内的设备应牢固、端正;机架上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。2。2 控制台安装控制台应安放竖直、台面水平;附件完整、无损伤，螺丝紧固，台面干净；接插件和设备接触应可靠，安装应牢固；2.3 控制室内电缆敷设采纳地槽和墙槽时,电缆应从机架、控制台低部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内;拐弯处应符合电缆曲率半径要求；电缆离开机架和控制台时，应在距起弯点 10 毫米处成捆空绑。根据电缆的数量应每隔 100~200 毫米空绑一次；采纳架槽时，架槽宜每隔一定距离留出线口。电缆由出线口从机架上方引入,在引入机架时,应成捆绑扎...
