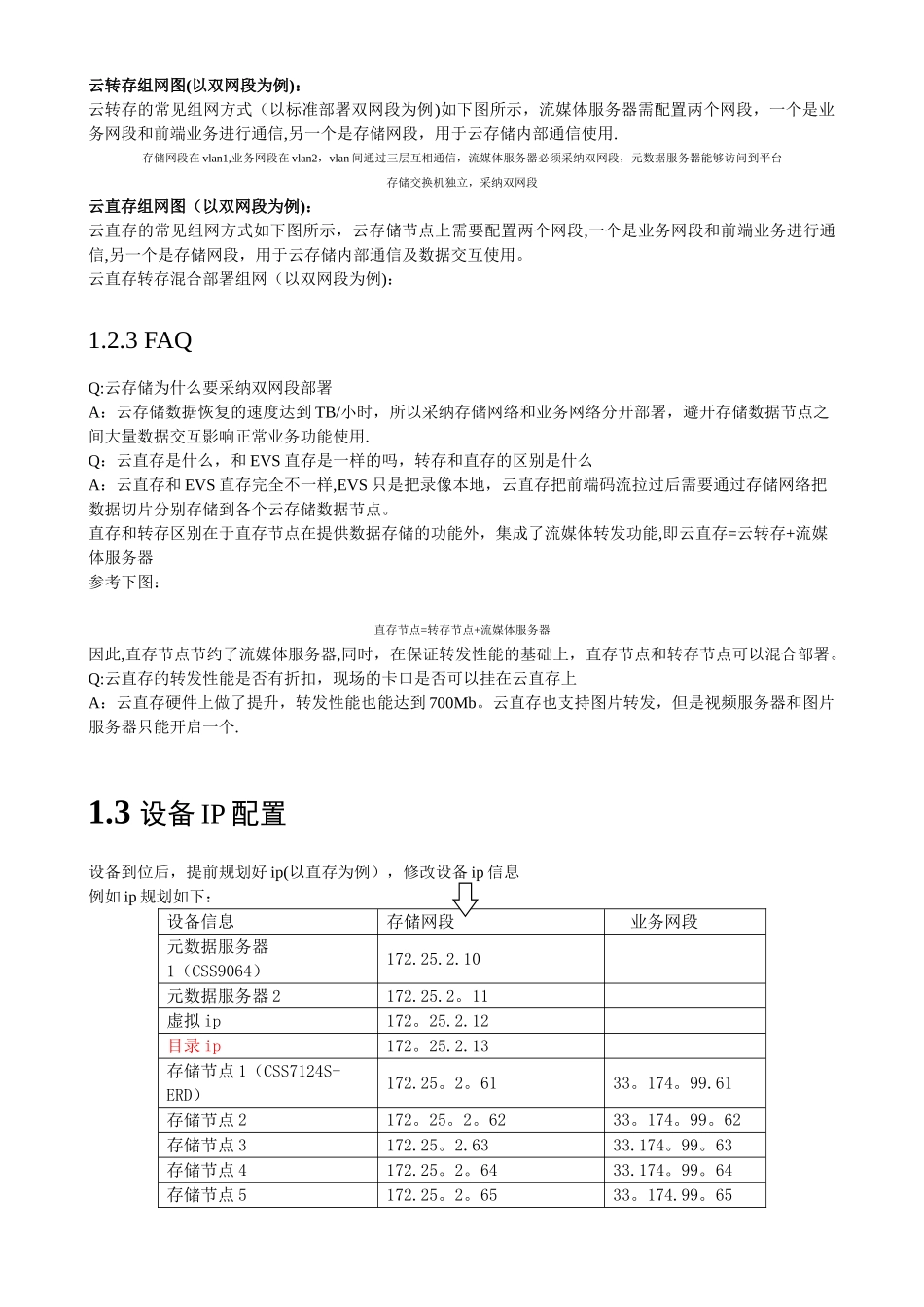

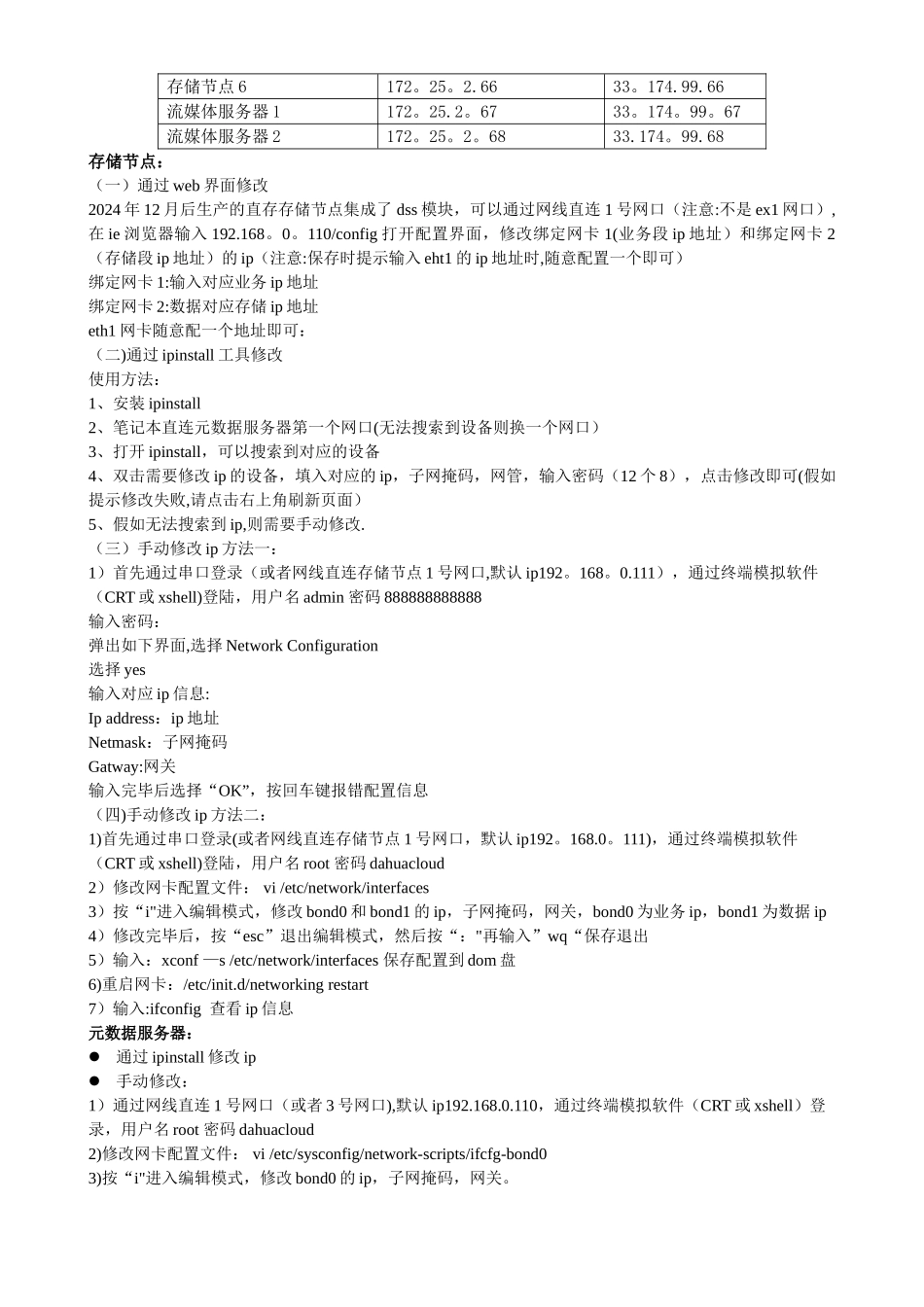

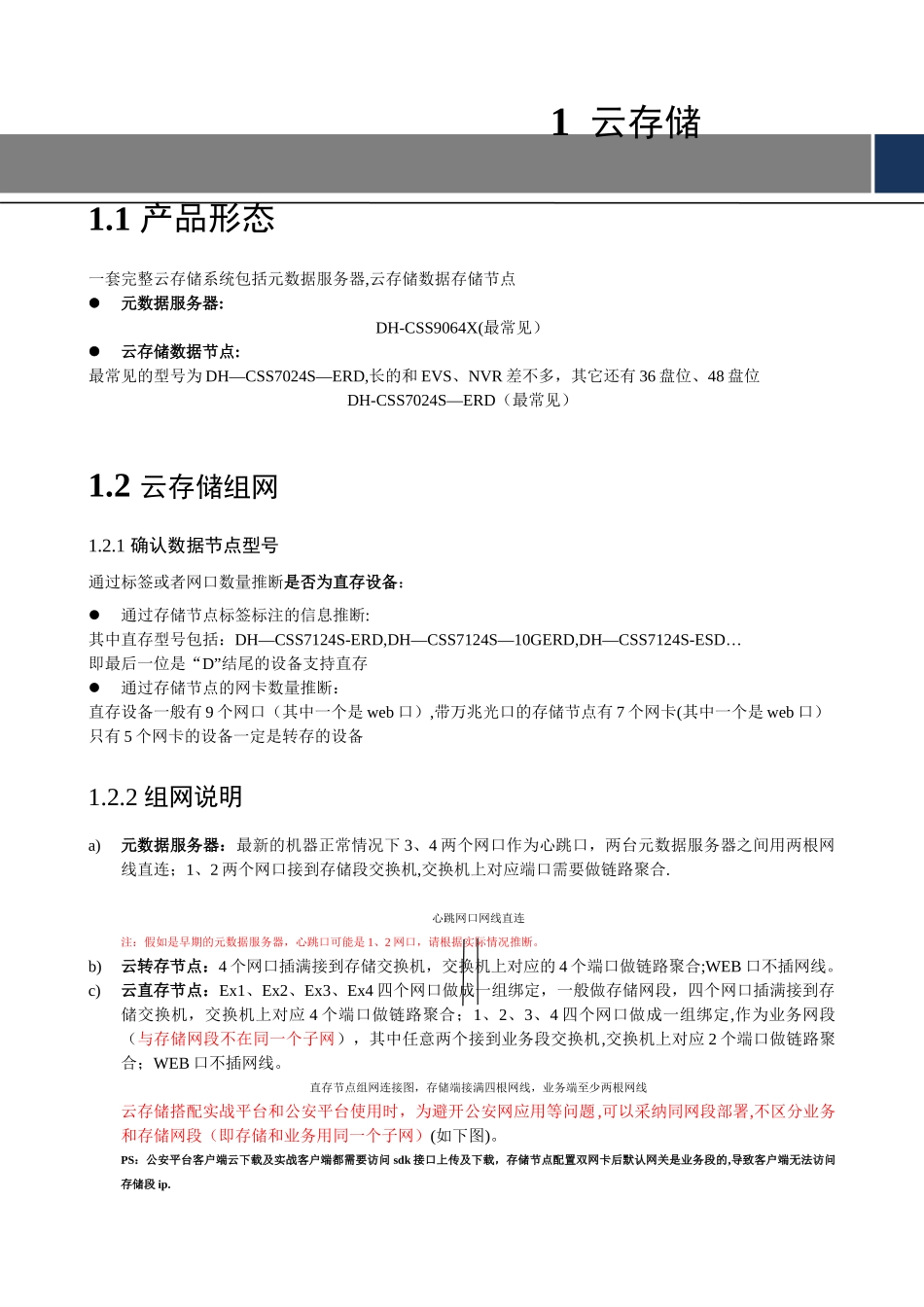

1 云存储1.1 产品形态一套完整云存储系统包括元数据服务器,云存储数据存储节点元数据服务器:DH-CSS9064X(最常见）云存储数据节点:最常见的型号为 DH—CSS7024S—ERD,长的和 EVS、NVR 差不多，其它还有 36 盘位、48 盘位DH-CSS7024S—ERD（最常见）1.2 云存储组网1.2.1 确认数据节点型号通过标签或者网口数量推断是否为直存设备：通过存储节点标签标注的信息推断:其中直存型号包括：DH—CSS7124S-ERD,DH—CSS7124S—10GERD,DH—CSS7124S-ESD…即最后一位是“D”结尾的设备支持直存通过存储节点的网卡数量推断：直存设备一般有 9 个网口（其中一个是 web 口）,带万兆光口的存储节点有 7 个网卡(其中一个是 web 口）只有 5 个网卡的设备一定是转存的设备1.2.2 组网说明a)元数据服务器：最新的机器正常情况下 3、4 两个网口作为心跳口，两台元数据服务器之间用两根网线直连；1、2 两个网口接到存储段交换机,交换机上对应端口需要做链路聚合.心跳网口网线直连注：假如是早期的元数据服务器，心跳口可能是 1、2 网口，请根据实际情况推断。b)云转存节点：4 个网口插满接到存储交换机，交换机上对应的 4 个端口做链路聚合;WEB 口不插网线。c)云直存节点：Ex1、Ex2、Ex3、Ex4 四个网口做成一组绑定，一般做存储网段，四个网口插满接到存储交换机，交换机上对应 4 个端口做链路聚合；1、2、3、4 四个网口做成一组绑定,作为业务网段（与存储网段不在同一个子网），其中任意两个接到业务段交换机,交换机上对应 2 个端口做链路聚合；WEB 口不插网线。直存节点组网连接图，存储端接满四根网线，业务端至少两根网线云存储搭配实战平台和公安平台使用时，为避开公安网应用等问题,可以采纳同网段部署,不区分业务和存储网段（即存储和业务用同一个子网）(如下图)。PS：公安平台客户端云下载及实战客户端都需要访问 sdk 接口上传及下载，存储节点配置双网卡后默认网关是业务段的,导致客户端无法访问存储段 ip.云转存组网图(以双网段为例)：云转存的常见组网方式（以标准部署双网段为例)如下图所示，流媒体服务器需配置两个网段，一个是业务网段和前端业务进行通信,另一个是存储网段，用于云存储内部通信使用.存储网段在 vlan1,业务网段在 vlan2，vlan 间通过三层互相通信，流媒体服务器必须采纳双网段，元数据服务器能够访问到平台存储交换机独立，采纳双网段云直存组网图（以双网段为例)：云直存的常见组网方式...
