大跨度无梁拱型彩钢板屋盖施工方案

大跨度无梁拱型彩钢板屋盖施工方案_第1页
1/8

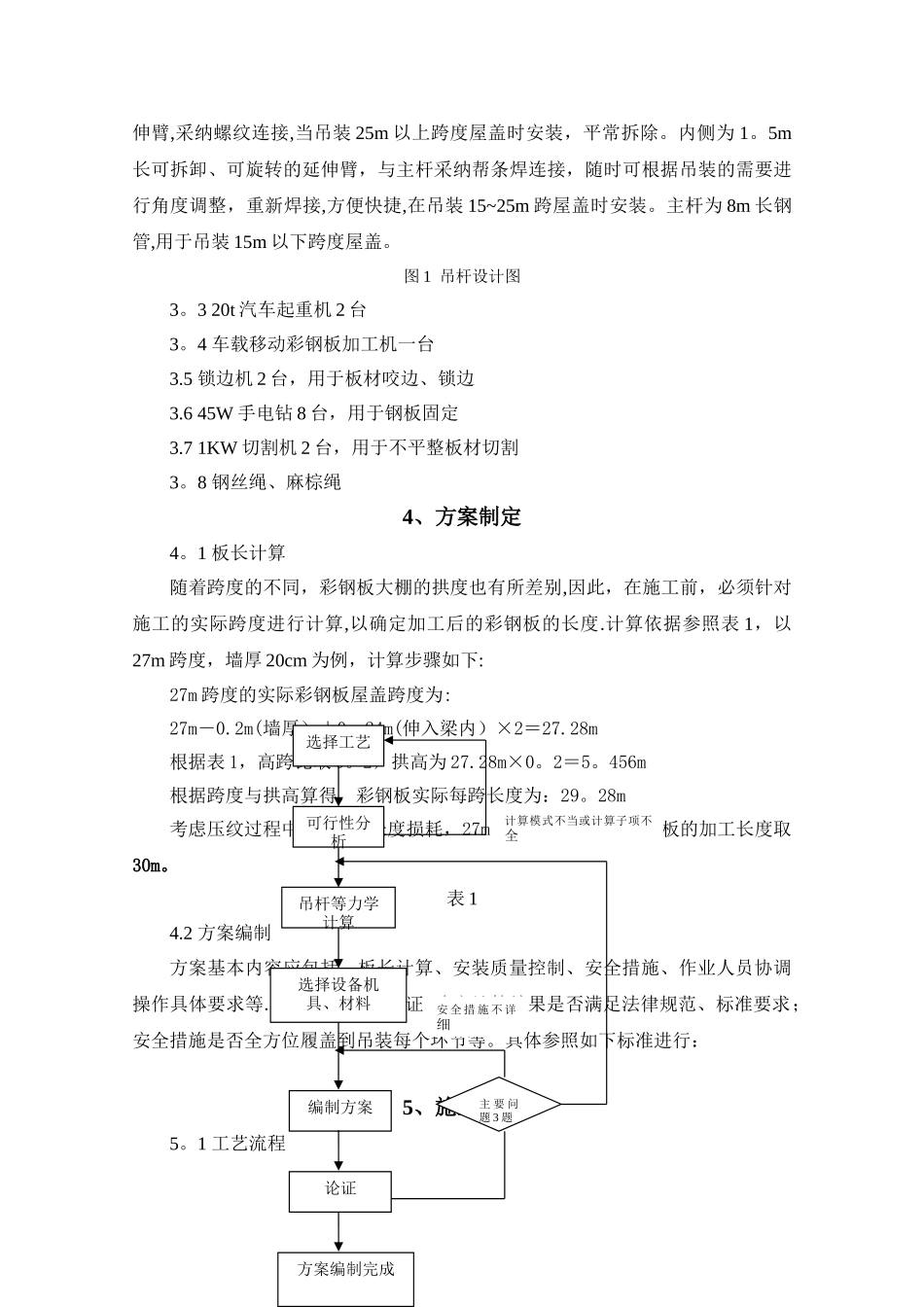

大跨度无梁拱型彩钢板屋盖施工方案_第2页
2/8

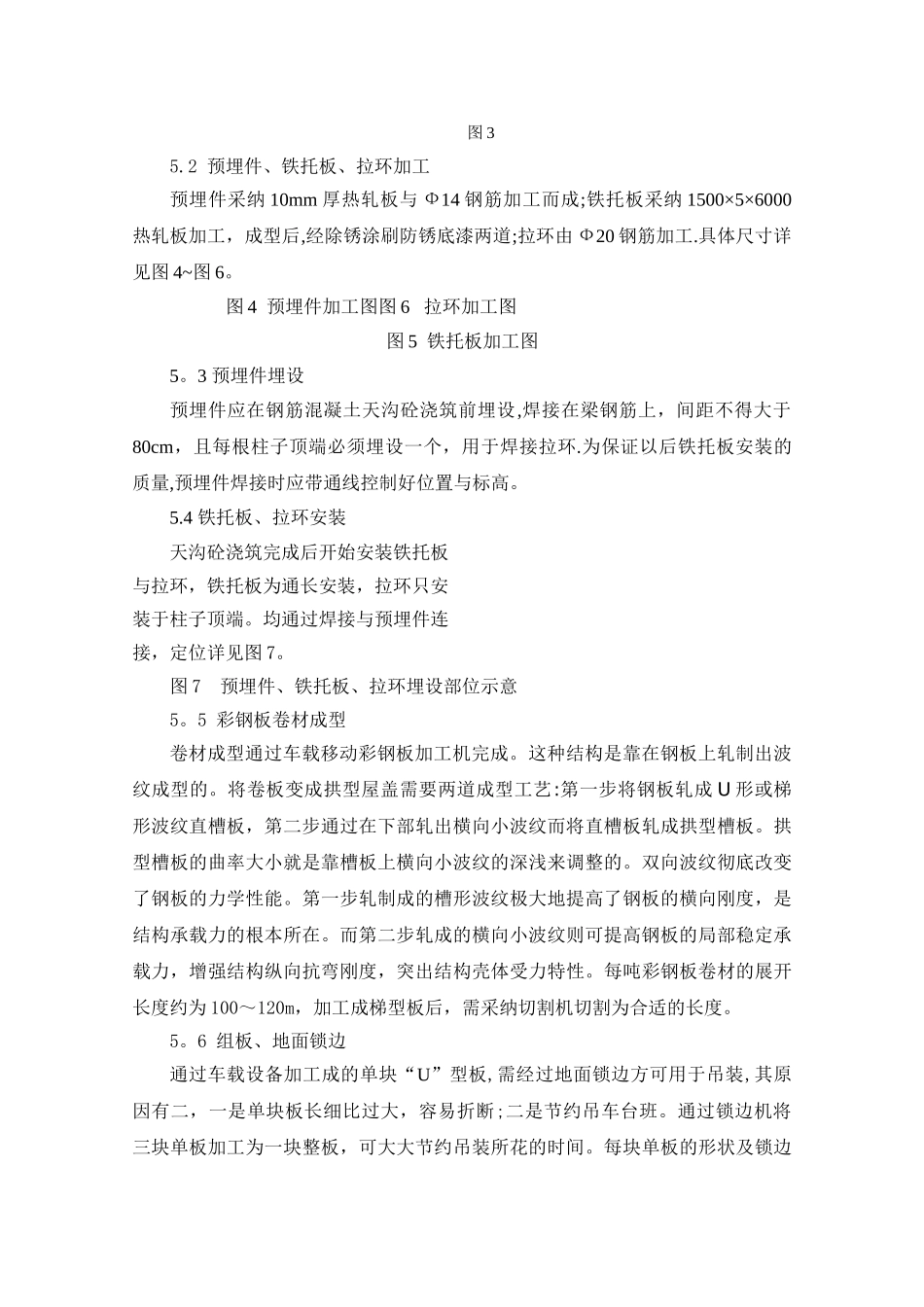

大跨度无梁拱型彩钢板屋盖施工方案_第3页
3/8
大跨度无梁拱型彩色钢板屋盖施工工法1、前言金属薄壁拱型屋盖是近几年来从国外引进和进展起来的一种新型的屋盖结构,国内目前最大跨度可达 36m,它与传统结构相比,有着自重轻、安装容易、造型美观、施工周期短、抗震性能好、造价低廉、环境污染少、免维护等综合优势.“金属拱型波纹屋盖"作为建设部 2001 年科技成果推广项目,在近年来有了长足的进展,目前施工技术已日臻成熟.作为冷弯型钢结构的一个分支,金属拱型波纹屋盖结构早在十九世纪八十年代就开始为人类所用,但尽管金属拱型波纹屋盖结构属于冷弯型钢结构范畴并有着很久的应用历史,但到目前为止世界上还没有一部这种结构的专用技术规程,为使拱型屋盖建设过程中施工工艺更加法律规范,更加完善,特制定了本工法,也希望能为日后其他同类工程提供一定的经验。2、工法特点2。1 金属拱型波纹屋盖由于跨度、拱度各不相同,且多种跨度、拱度的屋盖可能在短时间内轮换吊装,因此,为加快施工进度,降低工人安装吊杆的难度,设计出了可调节型吊杆,大大加快了吊装进度。2.2 本工法系统的叙述了工艺的全过程,是一套完整的工艺体系,适用于各种金属拱型屋盖的施工过程.3、材料及设备3.1 彩色钢板卷材主要材料为冷轧结构钢板,表面处理后热镀锌,镀锌量每平方米不少于 200克,表层两涂两烘底漆和面漆,漆为聚酯和氛树酯,因而防腐性能好,对环境温度适应性强,强度高,使用寿命长久.例如宝山钢铁股份有限公司生产的 Q/BQB 440 TS280GD 2/2 RGA 彩 色 涂 层 钢 带 , 由 于 跨 度 不 同 , 对 应 的 常 采 纳0.800×914×C 、 1.000×914×C 、 1 。 200×914×C 等 不 同 型 号 卷 材 . 其 中0。800、1。000、1。200 表示卷材厚度,914 表示卷材宽度,C 为长度.3。2 吊杆在多种跨度、拱度的金属拱型波纹屋盖同时施工时,吊车、吊杆等设备随着工程的进度随时在几种跨度的施工现场进行调动.为此,特设计出可拆卸、可旋转、可延伸的新型吊杆.吊杆采纳 De110 镀锌钢管加工而成,两端为 1.5m 长可拆卸延伸臂,采纳螺纹连接,当吊装 25m 以上跨度屋盖时安装,平常拆除。内侧为 1。5m长可拆卸、可旋转的延伸臂,与主杆采纳帮条焊连接,随时可根据吊装的需要进行角度调整,重新焊接,方便快捷,在吊装 15~25m 跨屋盖时安装。主杆为 8m 长钢管,用于吊装 15m 以下跨度屋盖。图 1 吊杆设计图3。3 20t 汽车起重机 2 台3。4 车载移动彩钢板加工机...
