2025年专升本电路理论模拟题试卷

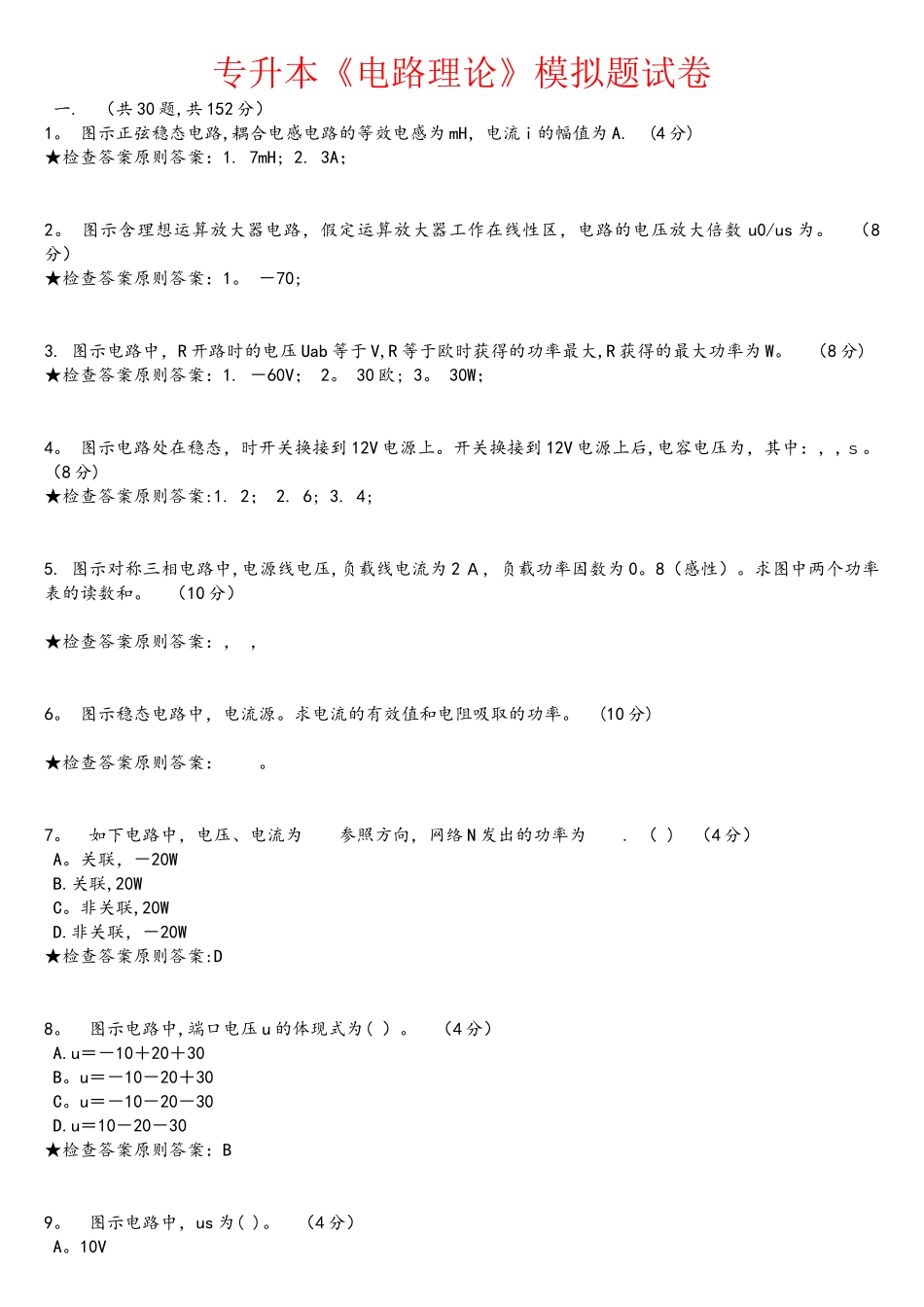

专升本《电路理论》模拟题试卷 一. （共 30 题,共 152 分） 1。 图示正弦稳态电路,耦合电感电路的等效电感为 mH，电流 i 的幅值为 A. (4 分) ★检查答案原则答案：1. 7mH; 2. 3A； 2。 图示含理想运算放大器电路，假定运算放大器工作在线性区，电路的电压放大倍数 u0/us 为。 （8分） ★检查答案原则答案：1。 －70; 3. 图示电路中，R 开路时的电压 Uab 等于 V,R 等于欧时获得的功率最大,R 获得的最大功率为 W。 （8 分) ★检查答案原则答案：1. －60V； 2。 30 欧; 3。 30W； 4。 图示电路处在稳态，时开关换接到 12V 电源上。开关换接到 12V 电源上后,电容电压为，其中：，,ｓ。 （8 分) ★检查答案原则答案:1. 2； 2. 6; 3. 4; 5. 图示对称三相电路中,电源线电压,负载线电流为 2 Ａ，负载功率因数为 0。8（感性）。求图中两个功率表的读数和。 （10 分） ★检查答案原则答案：， ， 6。 图示稳态电路中，电流源。求电流的有效值和电阻吸取的功率。 (10 分) ★检查答案原则答案： 。 7。 如下电路中，电压、电流为 参照方向，网络 N 发出的功率为 . （ ) （4 分） A。关联，－20W B.关联,20W C。非关联,20W D.非关联，－20W ★检查答案原则答案:D 8。 图示电路中,端口电压 u 的体现式为( ）。 （4 分） A.u＝－10＋20＋30 B。u＝－10－20＋30 C。u＝－10－20－30 D.u＝10－20－30 ★检查答案原则答案：B 9。 图示电路中，us 为( )。 （4 分） A。10V B.－10 V C。30 V D。－30 V ★检查答案原则答案：D 10。 若电感元件的电压为有界函数，则其电流必然是( ). （4 分） A.阶跃函数 B.持续函数 C。正弦函数 D。任意函数 ★检查答案原则答案：B 11。 三个 R = 10 的电阻作三角形连接，线电流该三相负载吸取的有功功率 P = （ ）。 （4 分） A.4。84 kW B.14。5 kW C。8.38 kW D.1。61kW ★检查答案原则答案:A 12. 在图示正弦稳态电路中，当 XL>XC 时,端口电压 u 与端口电流 i 的相位关系应是（ )。 （4 分) A.u 超前于 i B.u 滞后于 i C.u 与 i 反相 D。u 与 i 同相 ★检查答案原则答案：B 13。 在图示各正弦稳态电路中，能使电压滞后于的电路是( )。 （4 分） A。图（a） B。图(b) C。图（c) D.都不是 ★检查答案原则答案:A 14。 图示正弦稳态电路中，当...
