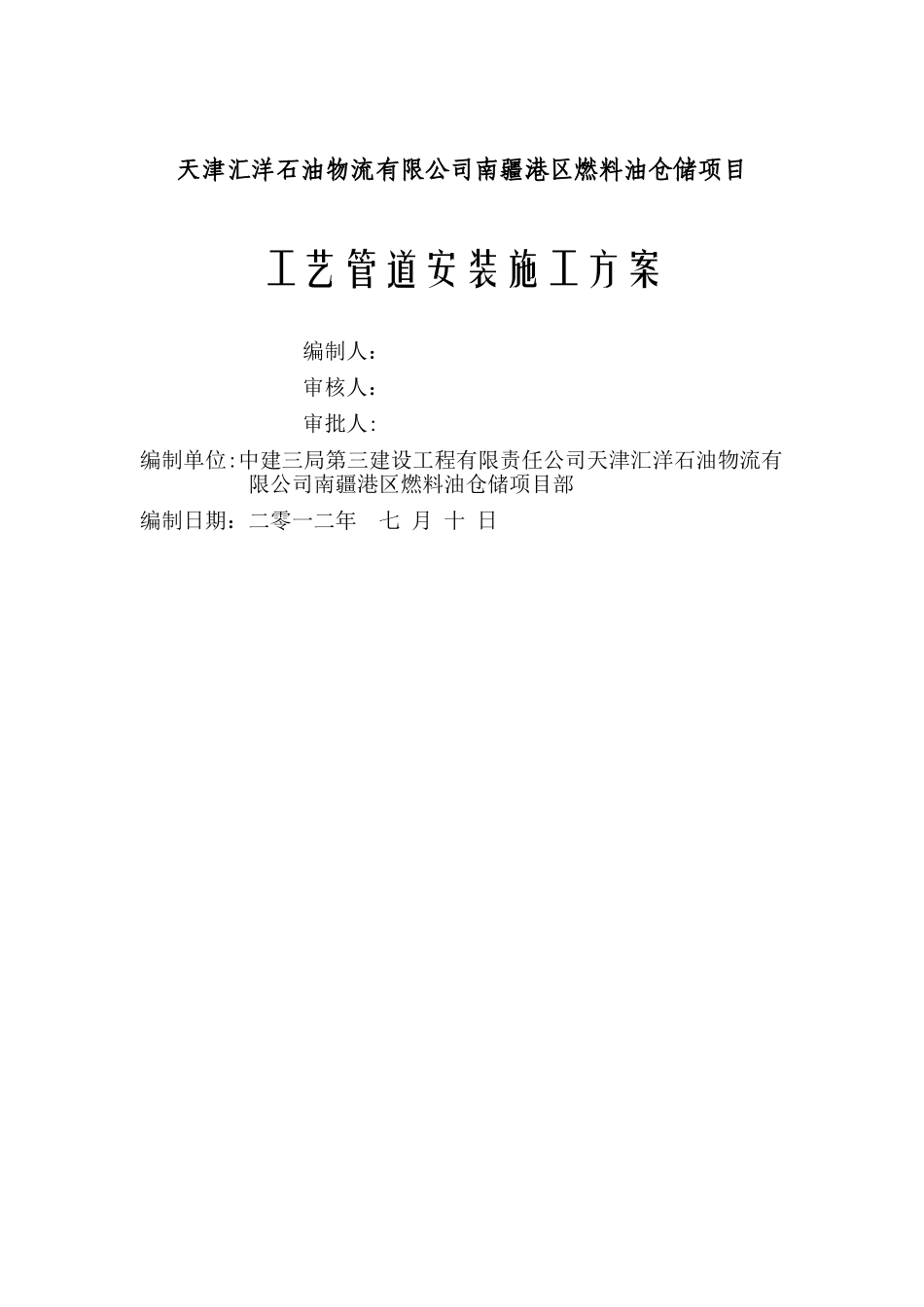

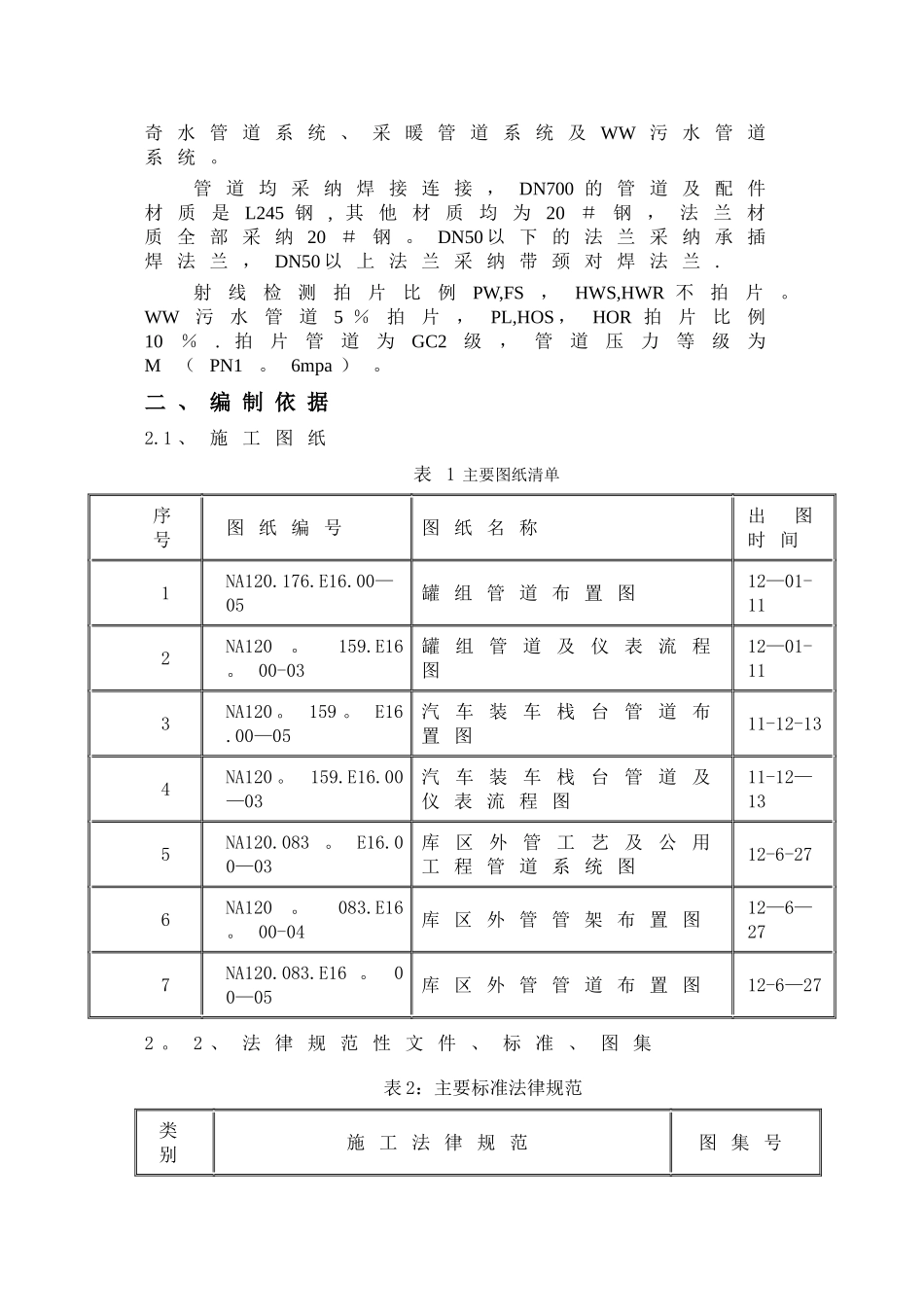

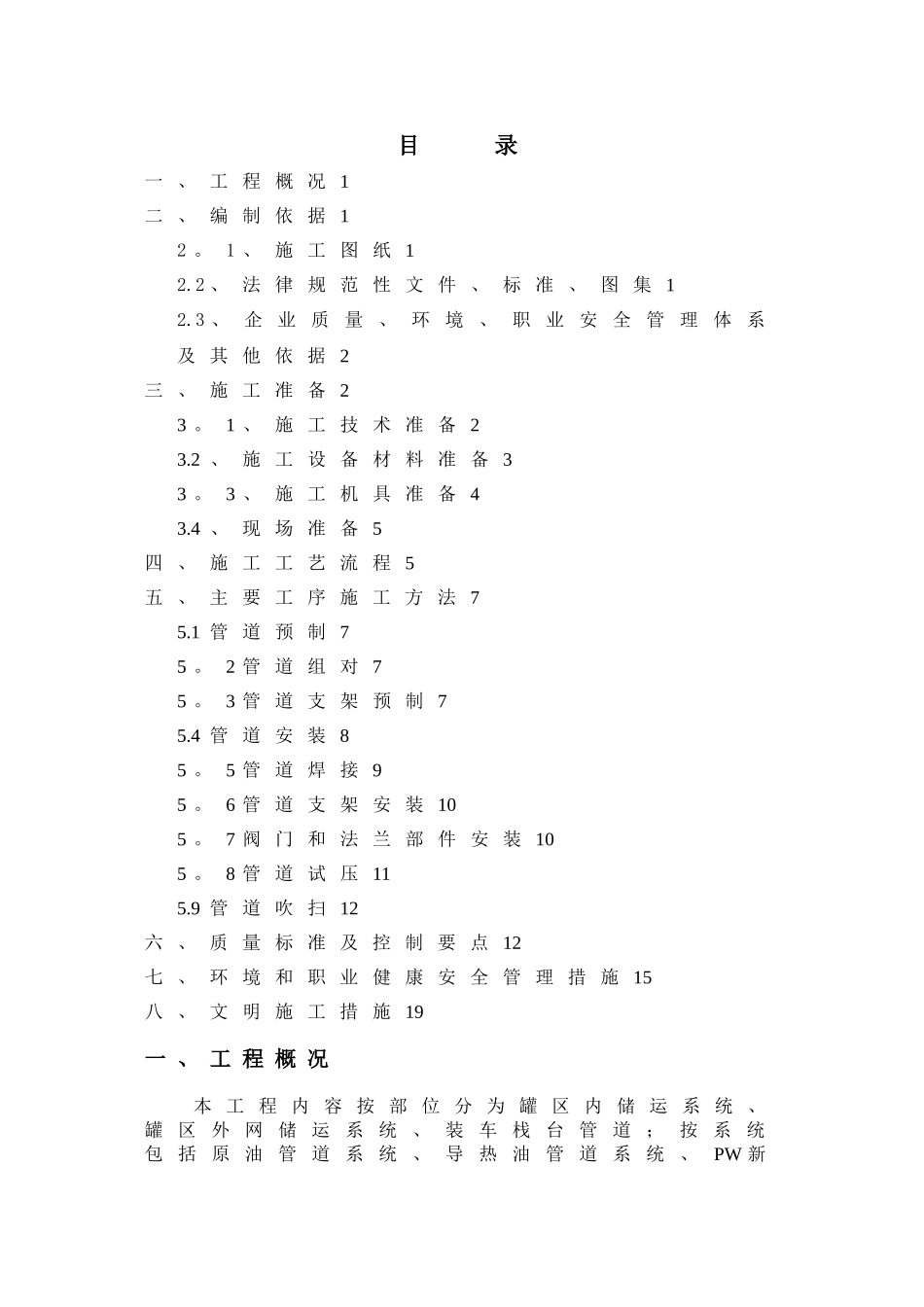

天津汇洋石油物流有限公司南疆港区燃料油仓储项目工艺管道安装施工方案编制人：审核人：审批人:编制单位:中建三局第三建设工程有限责任公司天津汇洋石油物流有限公司南疆港区燃料油仓储项目部编制日期：二零一二年 七 月 十 日目 录一 、 工 程 概 况 1二 、 编 制 依 据 12 。 1 、 施 工 图 纸 12.2 、 法 律 规 范 性 文 件 、 标 准 、 图 集 12.3 、 企 业 质 量 、 环 境 、 职 业 安 全 管 理 体 系及 其 他 依 据 2三 、 施 工 准 备 23 。 1 、 施 工 技 术 准 备 23.2 、 施 工 设 备 材 料 准 备 33 。 3 、 施 工 机 具 准 备 43.4 、 现 场 准 备 5四 、 施 工 工 艺 流 程 5五 、 主 要 工 序 施 工 方 法 75.1 管 道 预 制 75 。 2 管 道 组 对 75 。 3 管 道 支 架 预 制 75.4 管 道 安 装 85 。 5 管 道 焊 接 95 。 6 管 道 支 架 安 装 105 。 7 阀 门 和 法 兰 部 件 安 装 105 。 8 管 道 试 压 115.9 管 道 吹 扫 12六 、 质 量 标 准 及 控 制 要 点 12七 、 环 境 和 职 业 健 康 安 全 管 理 措 施 15八 、 文 明 施 工 措 施 19一 、 工 程 概 况本 工 程 内 容 按 部 位 分 为 罐 区 内 储 运 系 统 、罐 区 外 网 储 运 系 统 、 装 车 栈 台 管 道 ； 按 系 统包 括 原 油 管 道 系 统 、 导 热 油 管 道 系 统 、PW 新奇 水 管 道 系 统 、 采 暖 管 道 系 统 及 WW 污 水 管 道系 统 。管 道 均 采 纳 焊 接 连 接 ， DN700 的 管 道 及 配 件材 质 是L245 钢 , 其 他 材 质 均 为20 ＃ 钢 ， 法 兰 材质 全 部 采 纳 20 ＃ 钢 。 DN50 以 下 的 法 兰 采 纳 承 插焊 法 兰 ， DN50 以 上 法 兰 采 纳 带 颈 对 焊 法 兰 .射线检测拍片比例PW,FS，HWS,HWR 不拍片。WW污水管道5 ％拍片，PL,HOS ，HOR 拍片比例10％. 拍片管道为GC2级，管道压力等级为M（ PN1。 6mpa ） 。二 、 编 制 依 据2.1 、 施 工 图 纸表 1 主要图纸清单序号图 纸 编 号图 纸 名 称出图时 间1NA120.176.E16.00—05罐 ...
