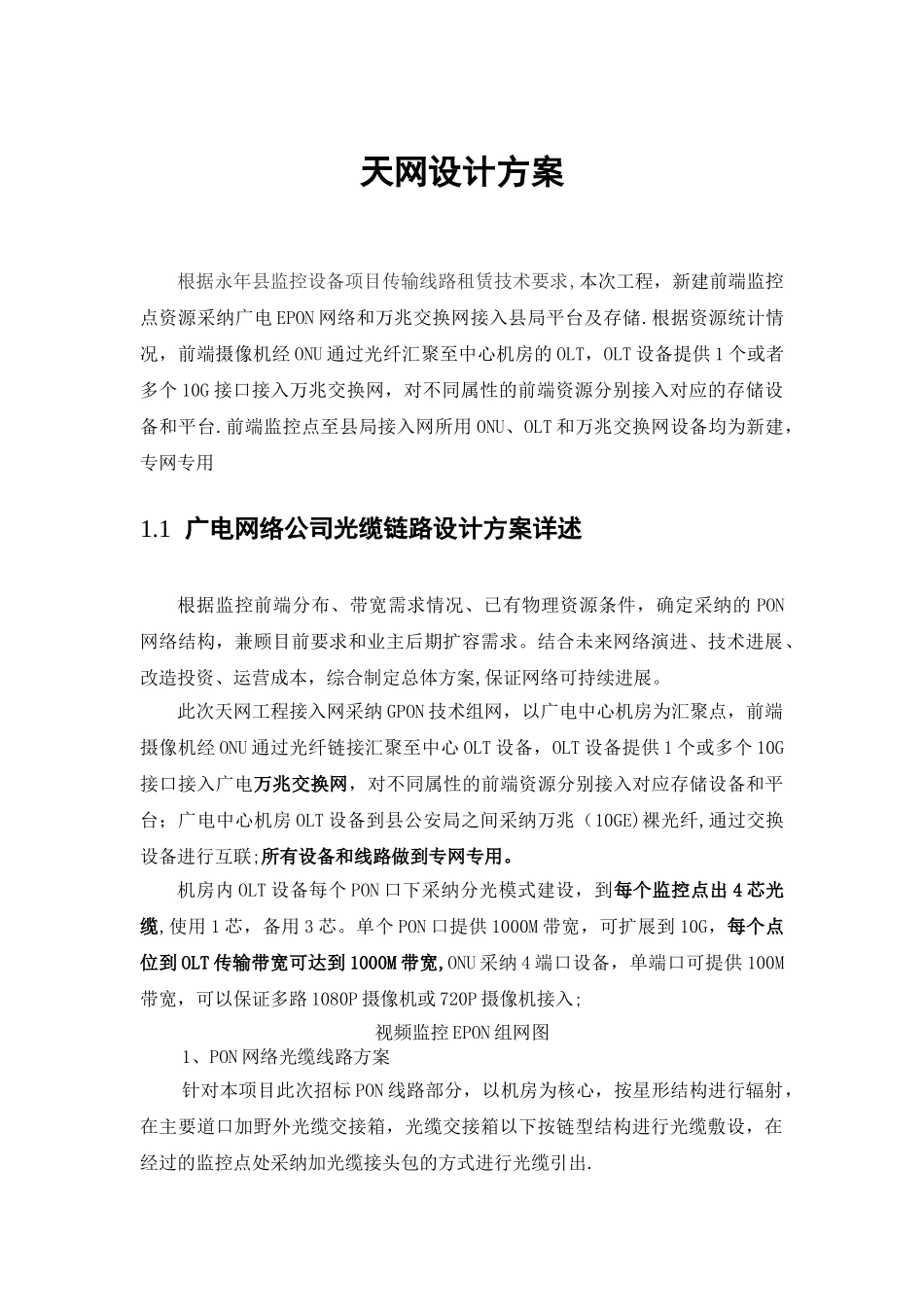

天网设计方案

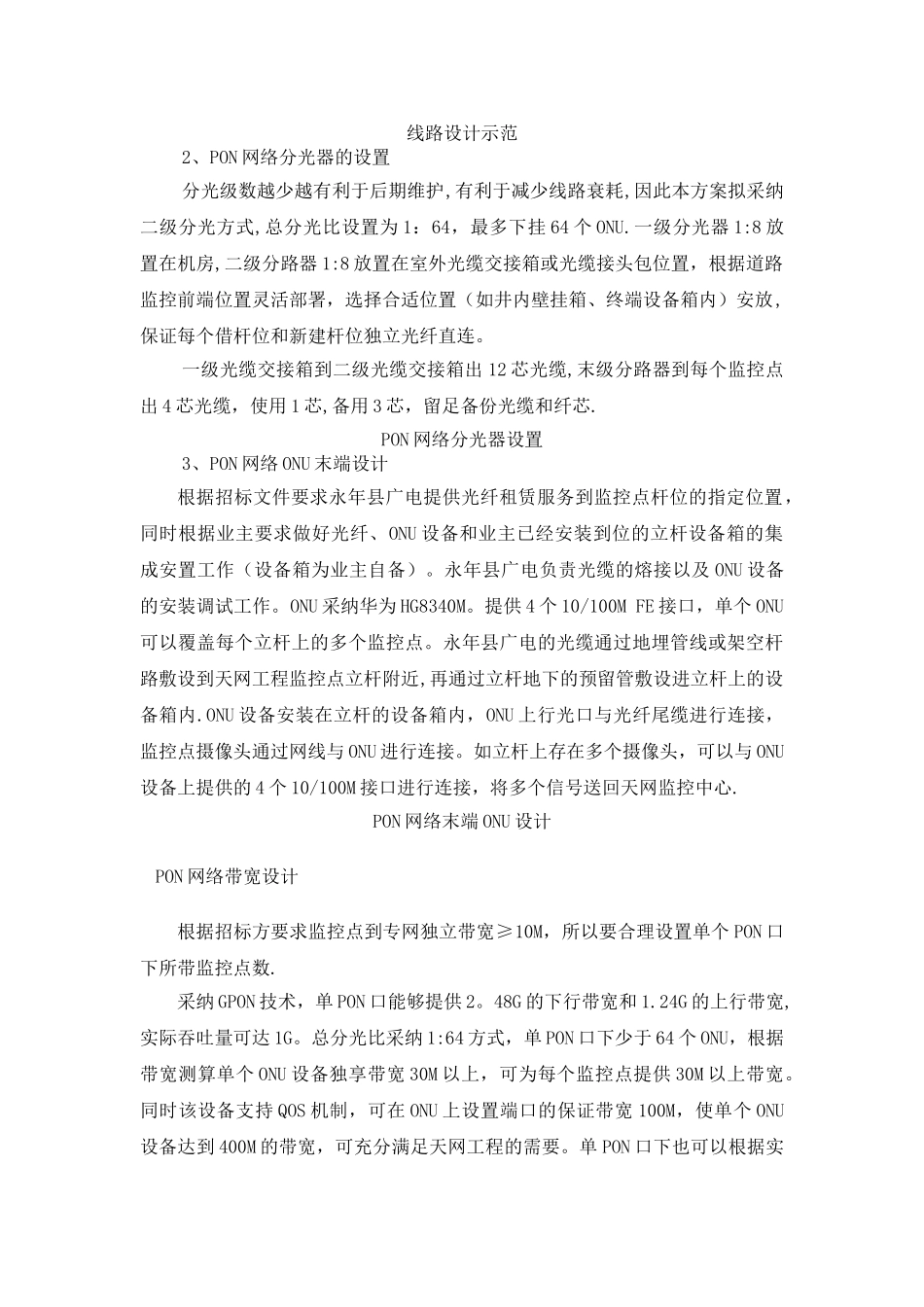

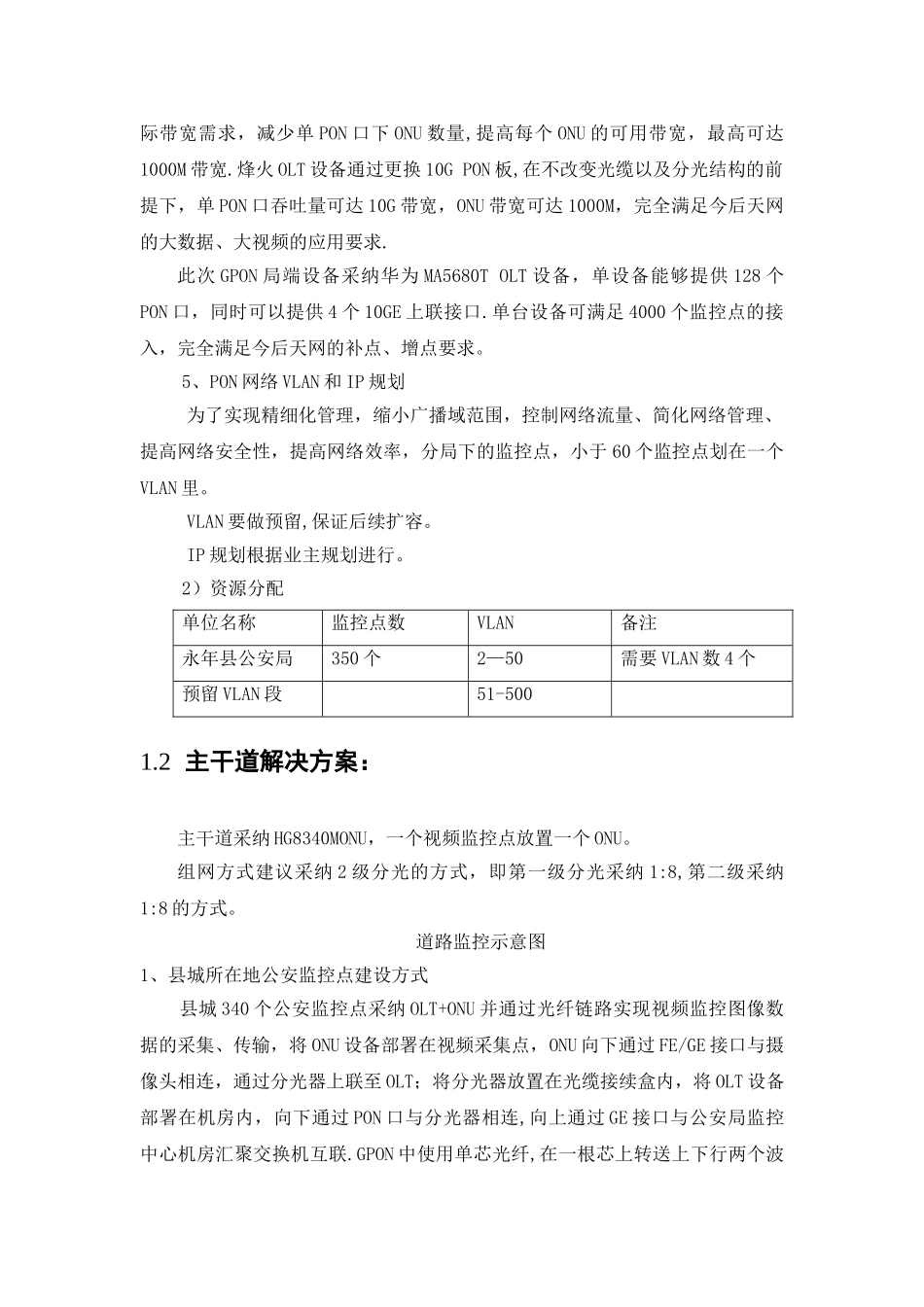

天网设计方案根据永年县监控设备项目传输线路租赁技术要求,本次工程，新建前端监控点资源采纳广电 EPON 网络和万兆交换网接入县局平台及存储.根据资源统计情况，前端摄像机经 ONU 通过光纤汇聚至中心机房的 OLT，OLT 设备提供 1 个或者多个 10G 接口接入万兆交换网，对不同属性的前端资源分别接入对应的存储设备和平台.前端监控点至县局接入网所用 ONU、OLT 和万兆交换网设备均为新建，专网专用1.1 广电网络公司光缆链路设计方案详述根据监控前端分布、带宽需求情况、已有物理资源条件，确定采纳的 PON网络结构，兼顾目前要求和业主后期扩容需求。结合未来网络演进、技术进展、改造投资、运营成本，综合制定总体方案,保证网络可持续进展。此次天网工程接入网采纳 GPON 技术组网，以广电中心机房为汇聚点，前端摄像机经 ONU 通过光纤链接汇聚至中心 OLT 设备，OLT 设备提供 1 个或多个 10G接口接入广电万兆交换网，对不同属性的前端资源分别接入对应存储设备和平台；广电中心机房 OLT 设备到县公安局之间采纳万兆（10GE)裸光纤,通过交换设备进行互联;所有设备和线路做到专网专用。机房内 OLT 设备每个 PON 口下采纳分光模式建设，到每个监控点出 4 芯光缆,使用 1 芯，备用 3 芯。单个 PON 口提供 1000M 带宽，可扩展到 10G，每个点位到 OLT 传输带宽可达到 1000M 带宽,ONU 采纳 4 端口设备，单端口可提供 100M带宽，可以保证多路 1080P 摄像机或 720P 摄像机接入;视频监控 EPON 组网图1、PON 网络光缆线路方案针对本项目此次招标 PON 线路部分，以机房为核心，按星形结构进行辐射，在主要道口加野外光缆交接箱，光缆交接箱以下按链型结构进行光缆敷设，在经过的监控点处采纳加光缆接头包的方式进行光缆引出. 线路设计示范2、PON 网络分光器的设置分光级数越少越有利于后期维护,有利于减少线路衰耗,因此本方案拟采纳二级分光方式,总分光比设置为 1：64，最多下挂 64 个 ONU.一级分光器 1:8 放置在机房,二级分路器 1:8 放置在室外光缆交接箱或光缆接头包位置，根据道路监控前端位置灵活部署，选择合适位置（如井内壁挂箱、终端设备箱内）安放,保证每个借杆位和新建杆位独立光纤直连。一级光缆交接箱到二级光缆交接箱出 12 芯光缆,末级分路器到每个监控点出 4 芯光缆，使用 1 芯,备用 3 芯，留足备份光缆和纤芯.PON 网络分光器设置3、PON 网络 ONU 末端设计根据招标...
