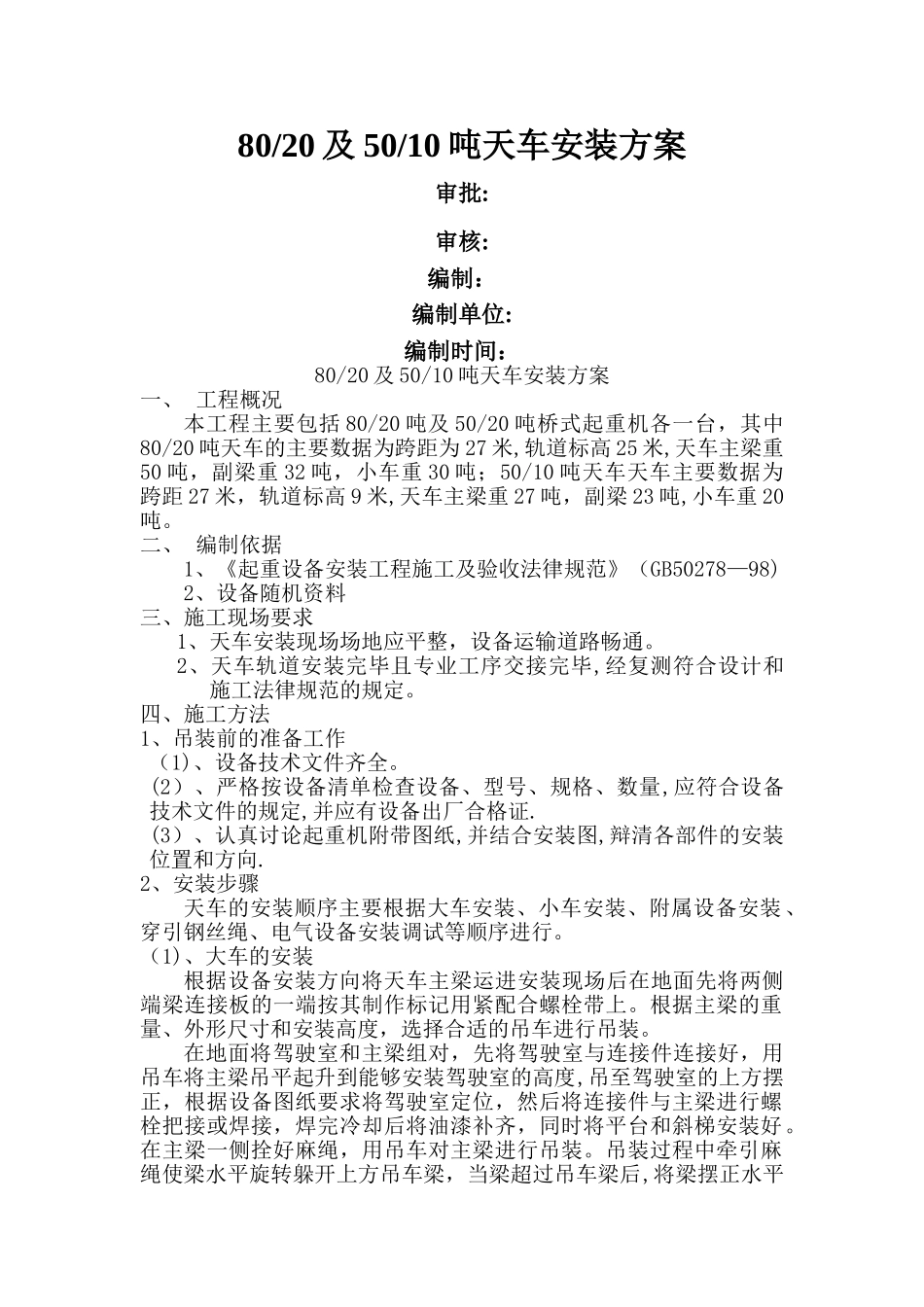

80/20 及 50/10 吨天车安装方案审批:审核:编制：编制单位:编制时间：80/20 及 50/10 吨天车安装方案一、 工程概况本工程主要包括 80/20 吨及 50/20 吨桥式起重机各一台，其中80/20 吨天车的主要数据为跨距为 27 米,轨道标高 25 米,天车主梁重50 吨，副梁重 32 吨，小车重 30 吨；50/10 吨天车天车主要数据为跨距 27 米，轨道标高 9 米,天车主梁重 27 吨，副梁 23 吨,小车重 20吨。二、 编制依据1、《起重设备安装工程施工及验收法律规范》（GB50278—98)2、设备随机资料三、施工现场要求1、天车安装现场场地应平整，设备运输道路畅通。2、天车轨道安装完毕且专业工序交接完毕,经复测符合设计和施工法律规范的规定。四、施工方法1、吊装前的准备工作（1)、设备技术文件齐全。(2）、严格按设备清单检查设备、型号、规格、数量,应符合设备技术文件的规定,并应有设备出厂合格证.(3）、认真讨论起重机附带图纸,并结合安装图,辩清各部件的安装位置和方向.2、安装步骤天车的安装顺序主要根据大车安装、小车安装、附属设备安装、穿引钢丝绳、电气设备安装调试等顺序进行。（1)、大车的安装根据设备安装方向将天车主梁运进安装现场后在地面先将两侧端梁连接板的一端按其制作标记用紧配合螺栓带上。根据主梁的重量、外形尺寸和安装高度，选择合适的吊车进行吊装。在地面将驾驶室和主梁组对，先将驾驶室与连接件连接好，用吊车将主梁吊平起升到能够安装驾驶室的高度,吊至驾驶室的上方摆正，根据设备图纸要求将驾驶室定位，然后将连接件与主梁进行螺栓把接或焊接，焊完冷却后将油漆补齐，同时将平台和斜梯安装好。在主梁一侧拴好麻绳，用吊车对主梁进行吊装。吊装过程中牵引麻绳使梁水平旋转躲开上方吊车梁，当梁超过吊车梁后,将梁摆正水平放置在轨道上，在两端梁底部用临时垫铁垫平。主梁吊装到位后吊装两端端梁。端梁吊装前一定要确认好与主梁的连接标记，防止吊装错误.将端梁与主梁连接好后在端梁的一侧用垫铁将端梁垫平。用吊装主梁同样的方法吊装副梁。副梁吊装至轨道上之后与端梁进行连接.(2)、小车的吊装当主、副梁全部紧固件联结好后，安装小车。小车在制造厂已装配好，并经过试车，因此稍经调整根据图纸导线架位置辨清方向后就可以直接将小车吊装在车架上。(3)、附件的安装小车吊装完后，将栏杆、线架等附件用吊车吊至起重机两侧的平台上。（4）、吊钩及钢丝绳安装钢丝绳事先在地面应释放其应力,然后用一根细钢丝绳按...
