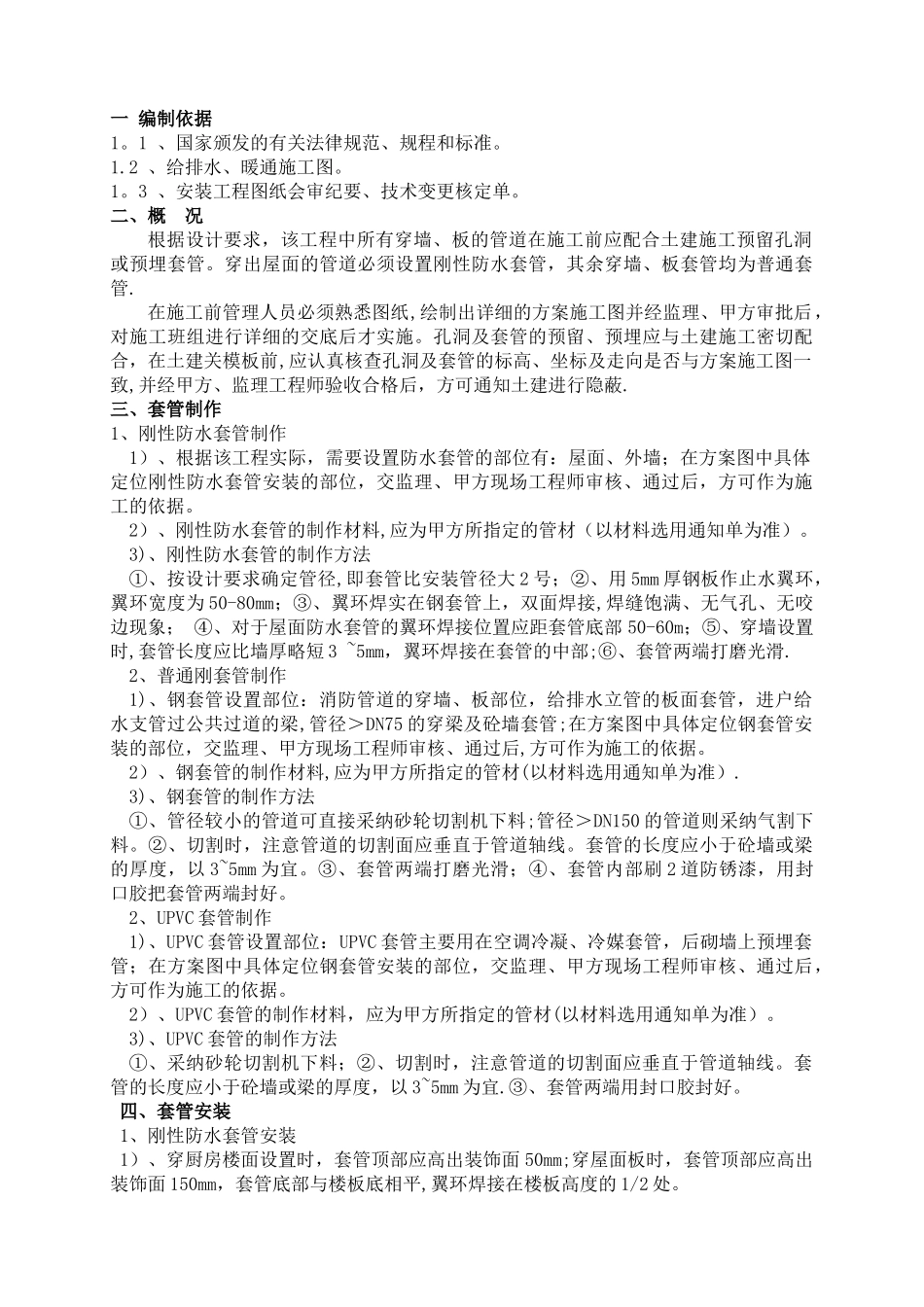

一 编制依据1。1 、国家颁发的有关法律规范、规程和标准。1.2 、给排水、暖通施工图。1。3 、安装工程图纸会审纪要、技术变更核定单。二、概 况根据设计要求，该工程中所有穿墙、板的管道在施工前应配合土建施工预留孔洞或预埋套管。穿出屋面的管道必须设置刚性防水套管，其余穿墙、板套管均为普通套管.在施工前管理人员必须熟悉图纸,绘制出详细的方案施工图并经监理、甲方审批后，对施工班组进行详细的交底后才实施。孔洞及套管的预留、预埋应与土建施工密切配合，在土建关模板前,应认真核查孔洞及套管的标高、坐标及走向是否与方案施工图一致,并经甲方、监理工程师验收合格后，方可通知土建进行隐蔽.三、套管制作1、刚性防水套管制作1）、根据该工程实际，需要设置防水套管的部位有：屋面、外墙；在方案图中具体定位刚性防水套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。2）、刚性防水套管的制作材料,应为甲方所指定的管材（以材料选用通知单为准）。3)、刚性防水套管的制作方法①、按设计要求确定管径,即套管比安装管径大 2 号；②、用 5mm 厚钢板作止水翼环，翼环宽度为 50-80mm；③、翼环焊实在钢套管上，双面焊接,焊缝饱满、无气孔、无咬边现象； ④、对于屋面防水套管的翼环焊接位置应距套管底部 50-60m；⑤、穿墙设置时,套管长度应比墙厚略短 3 ~5mm，翼环焊接在套管的中部;⑥、套管两端打磨光滑.2、普通刚套管制作1)、钢套管设置部位：消防管道的穿墙、板部位，给排水立管的板面套管，进户给水支管过公共过道的梁,管径＞DN75 的穿梁及砼墙套管;在方案图中具体定位钢套管安装的部位，交监理、甲方现场工程师审核、通过后,方可作为施工的依据。2）、钢套管的制作材料,应为甲方所指定的管材(以材料选用通知单为准）.3)、钢套管的制作方法①、管径较小的管道可直接采纳砂轮切割机下料;管径＞DN150 的管道则采纳气割下料。②、切割时，注意管道的切割面应垂直于管道轴线。套管的长度应小于砼墙或梁的厚度，以 3~5mm 为宜。③、套管两端打磨光滑；④、套管内部刷 2 道防锈漆，用封口胶把套管两端封好。2、UPVC 套管制作1)、UPVC 套管设置部位：UPVC 套管主要用在空调冷凝、冷媒套管，后砌墙上预埋套管；在方案图中具体定位钢套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。2）、UPVC 套管的制作材料，应为甲方所指定的管材(以材料选用通知单为准）。3)、UPVC...
