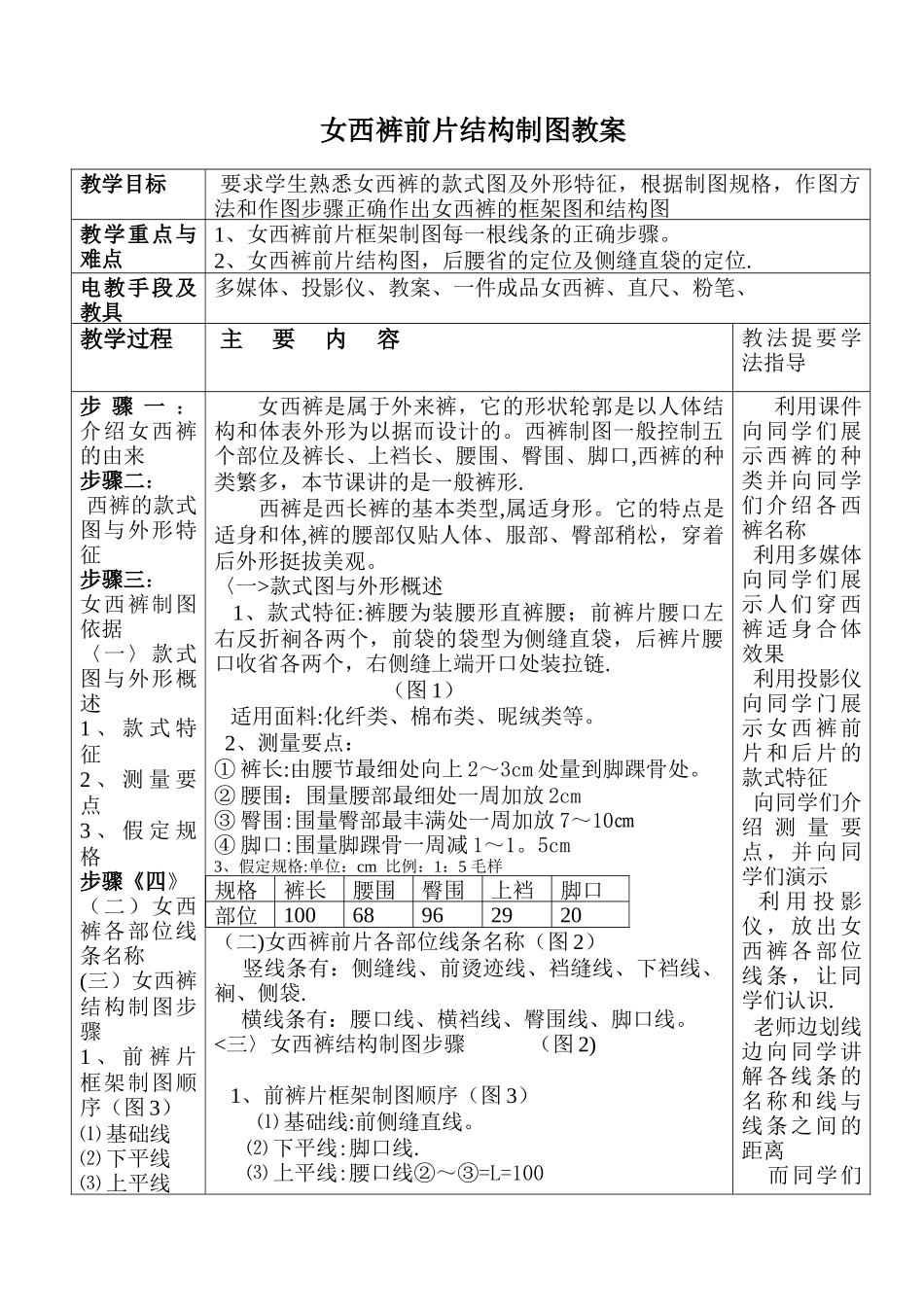

女西裤前片结构制图教案教学目标 要求学生熟悉女西裤的款式图及外形特征，根据制图规格，作图方法和作图步骤正确作出女西裤的框架图和结构图教学重点与难点1、女西裤前片框架制图每一根线条的正确步骤。2、女西裤前片结构图，后腰省的定位及侧缝直袋的定位.电教手段及教具多媒体、投影仪、教案、一件成品女西裤、直尺、粉笔、教学过程 主 要 内 容教法提要学法指导步 骤 一 ： 介绍女西裤的由来步骤二： 西裤的款式图与外形特征步骤三：女西裤制图依据〈一〉款式图与外形概述1 、 款 式 特征2 、 测 量 要点3 、 假 定 规格步骤《四》（二）女西裤各部位线条名称(三）女西裤结构制图步骤1 、 前 裤 片框架制图顺序（图 3）⑴ 基础线⑵ 下平线⑶ 上平线女西裤是属于外来裤，它的形状轮郭是以人体结构和体表外形为以据而设计的。西裤制图一般控制五个部位及裤长、上裆长、腰围、臀围、脚口,西裤的种类繁多，本节课讲的是一般裤形.西裤是西长裤的基本类型,属适身形。它的特点是适身和体,裤的腰部仅贴人体、服部、臀部稍松，穿着后外形挺拔美观。〈一>款式图与外形概述 1、款式特征:裤腰为装腰形直裤腰；前裤片腰口左右反折裥各两个，前袋的袋型为侧缝直袋，后裤片腰口收省各两个，右侧缝上端开口处装拉链. （图 1） 适用面料:化纤类、棉布类、昵绒类等。 2、测量要点：① 裤长:由腰节最细处向上 2～3cm 处量到脚踝骨处。② 腰围：围量腰部最细处一周加放 2cm③ 臀围:围量臀部最丰满处一周加放 7～10㎝④ 脚口:围量脚踝骨一周减 1～1。5cm3、假定规格:单位：cm 比例：1：5 毛样规格裤长腰围臀围上裆脚口部位10068962920（二)女西裤前片各部位线条名称（图 2） 竖线条有：侧缝线、前烫迹线、裆缝线、下裆线、裥、侧袋. 横线条有：腰口线、横裆线、臀围线、脚口线。<三〉女西裤结构制图步骤 （图 2) 1、前裤片框架制图顺序（图 3）⑴ 基础线:前侧缝直线。⑵ 下平线:脚口线.⑶ 上平线:腰口线②～③=L=100利用课件向同学们展示西裤的种类并向同学们介绍各西裤名称 利用多媒体向同学们展示人们穿西裤适身合体效果 利用投影仪向同学门展示女西裤前片和后片的款式特征 向同学们介绍 测 量 要点，并向同学们演示 利 用 投 影仪，放出女西裤各部位线条，让同学们认识. 老师边划线边向同学讲解各线条的名称和线与线条之间的距离 而同学们⑷ 脚口贴边宽⑸ 上裆长⑹ 臀围线⑺ 中裆线⑺ ...
