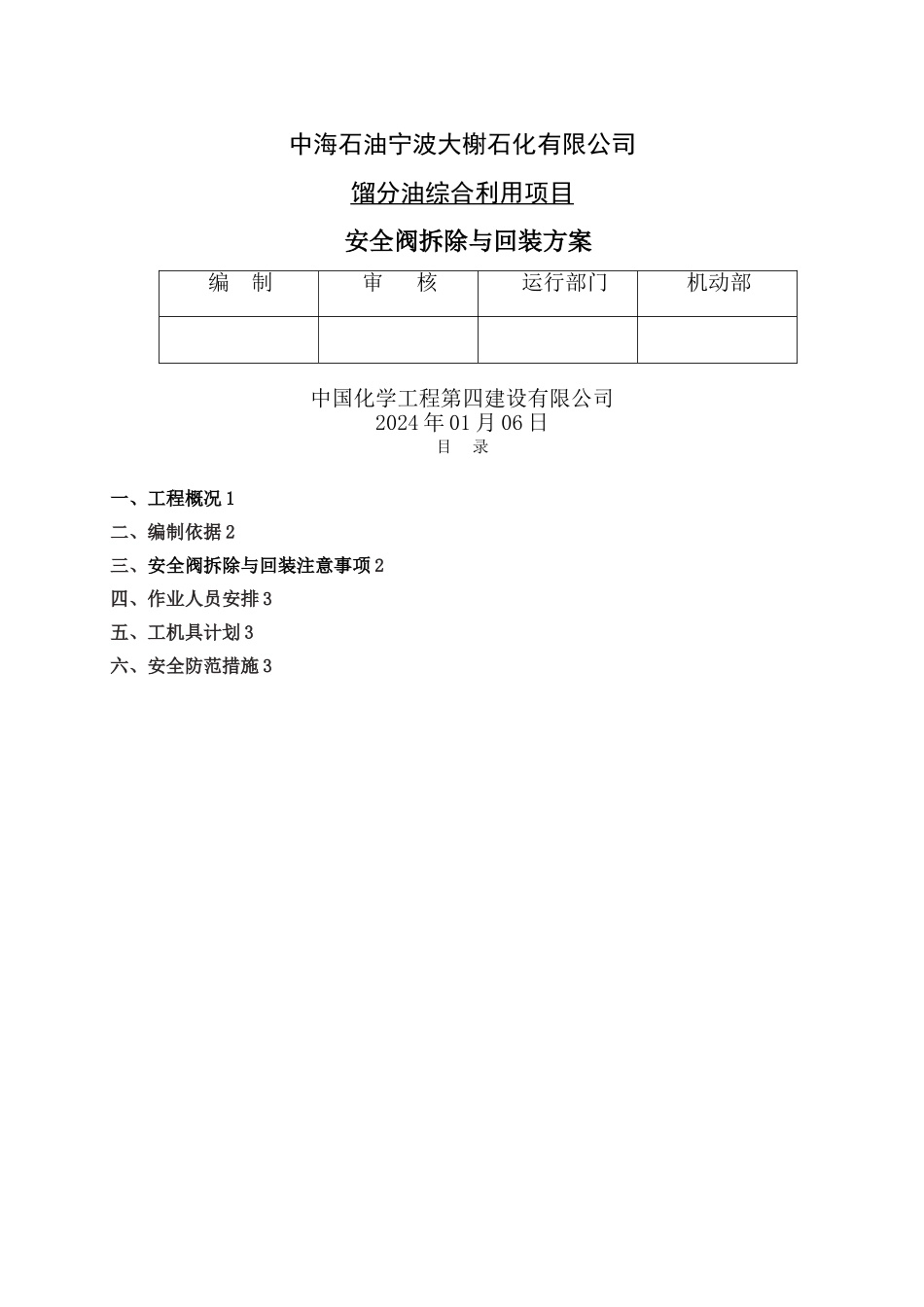

中海石油宁波大榭石化有限公司馏分油综合利用项目 安全阀拆除与回装方案中国化学工程第四建设有限公司2024 年 01 月 06 日目 录一、工程概况 1二、编制依据 2三、安全阀拆除与回装注意事项 2四、作业人员安排 3五、工机具计划 3六、安全防范措施 3 编 制 审 核 运行部门 机动部一、工程概况目前，十部公用工程区域有 30 台安全阀因校验有效日期已到期，需拆除校验合格后重新安装,安全阀规格大体为 DN15~DN200 范围，其中 0326—SV—101 低压蒸汽安全阀规格为 DN200 PN5。0/DN250 PN2。0 最重的重约 200kg，安装高度为11m;凝聚水站除氧器 A/B 四台 0717—DE—101A/B/C/D 安全阀规格为 DN150 PN2。0/DN175 PN2.0，安装高度为 15m;热媒水罐 715-SV—102A/B 安全阀规格为DN40 PN2。0,安装高度为 14m。净化风缓冲罐顶部 0712-SV-101 安全阀规格为DN100 PN2。0/DN150 PN2.0，安装高度为 9m。合计有 14 台安全阀需要吊装.各安全阀具体参数如下：二、编制依据（1） 现场管道安装施工图纸(2) 《工业金属管道工程施工及验收法律规范》（GB50235 ）.（3) 《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236 )。（4） 《工业金属管道工程质量检验评定标准》(GB50184 )。（5） 《给水排水管道工程施工及验收法律规范》GB50268 (6） 《起重吊运指挥信号》 GB5082—85三、安全阀拆除与回装注意事项 1。 由于安全阀所在管线介质复杂多样,其中有高压、易燃易爆、有毒、腐蚀、令人窒息等危险介质管线,此类安全阀拆除前一定要先关闭安全阀前根部阀，无根部阀的一定要先放空或者置换管线或设备内介质.易燃易爆区域安全阀拆除与安装时必须采纳铜扳手进行施工，严禁携带任何可能产生火花的物体及敲打碰撞火花的行为。安全阀拆除后危险源管口必须采纳盲板封闭，安全阀要尽快校验回装，在未回装前，区域操作工要随时关注在线管线或设备的压力参数，防止超压爆炸. 2。安装位置较高的安全阀拆安时需要吊车配合，拆安时要合理选择吊车。根据现场实际情况,一般吊装拟选定液压汽车吊提吊,采纳单吊车提升法，即该安全阀拆除后用吊车的缓慢下落至地面.由于该安全阀起吊高度约 20m,大部分作业半径约 15～18m，故本次吊装需采纳 70t 汽车吊.吊装注意事项: 2。1、根据需吊装的安全阀周边具体连接情况分析有可能发生的安全隐患，逐一实行对应措施进行排除。起吊前还要确认安全阀的重心及捆绑是否牢固，...
