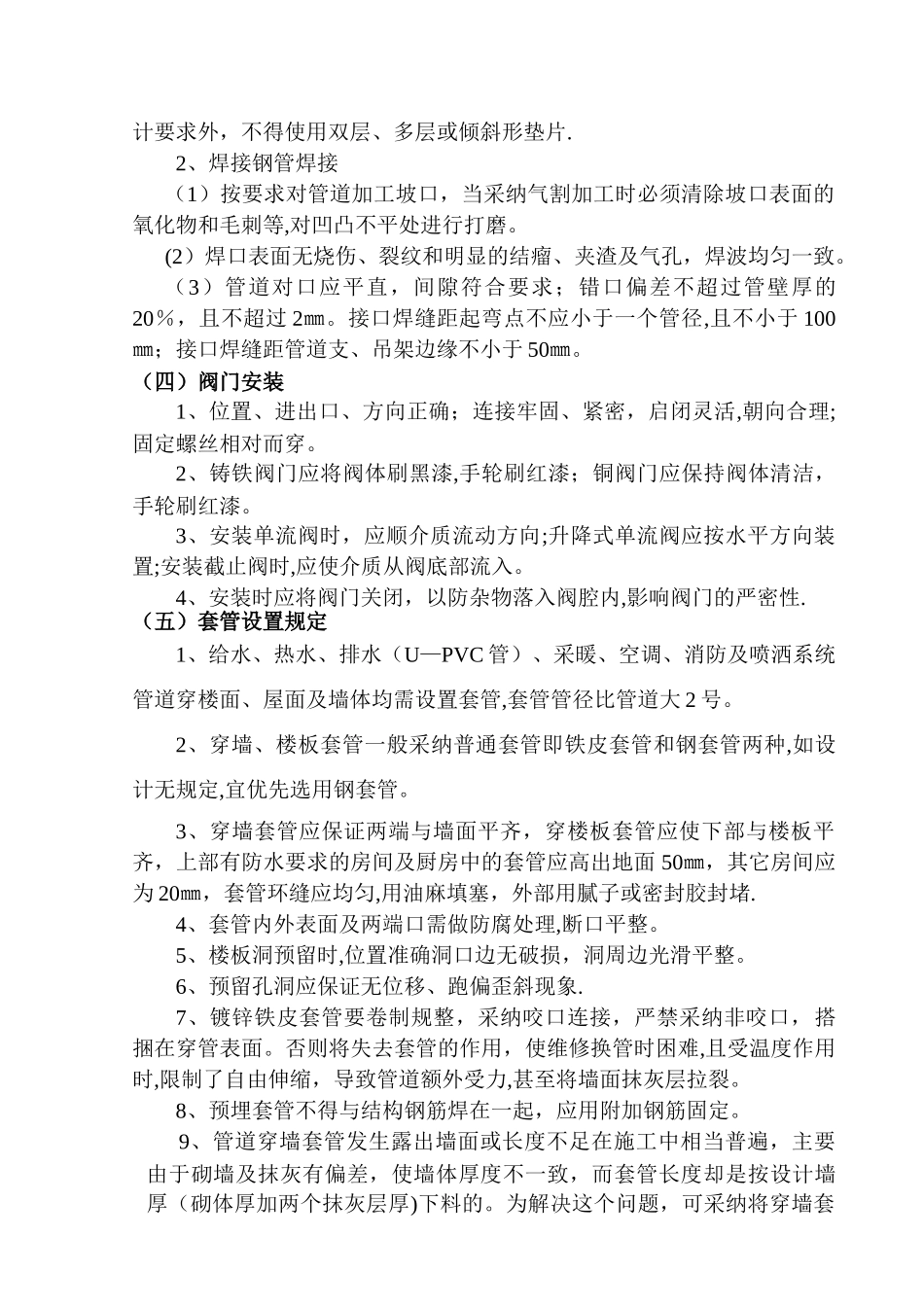

安装工程细部做法一、管道工程(一)管道根部细部处理给排水、采暖立管穿楼板时,根部用 1:2 水泥砂浆做高出地面 30mm的阻水台,直径大于相应管道或套管直径的 60mm,楼板下部加装饰圈;管道穿墙时,两侧均应加装饰圈。可根据地面是否铺砖,用地砖做挡水台.(二)管道支、吊架1、支架安装(1)横担端部打磨圆角,支架焊接处焊渣清理洁净;(2)三角支架直角保证 90º;各平面要平直;固定 U 型卡的螺丝孔要用机钻加固,杜绝气割割孔.(3)U 型管卡要与管子外径相吻合,U 型管卡和管子接触部位套塑料软管,保护 U 型管卡,安装后所露丝扣不超出螺杆直径的 1/2。固定 U 型卡可以定做,材料为扁铁.(4)支架刷油要在充分除锈后进行,所选择的油漆质量必须有保证,刷漆时要均匀,色泽保持一致,不得有流淌现象存在。 >30㎜>30装饰圈穿楼板排水立管阻水台套管定U型卡扁铁制作(2)吊架安装管道吊架全部采纳可调节型吊架,这样可避开因吊架长短不一致,造成管道水平度不符合要求,吊杆外套 PVC 管进行装饰,或刷漆,颜色与环境一致。如图:(三)管道连接1、钢管法兰连接(1)对接平行、紧密,与管子中心线垂直,双面施焊,法兰螺栓应长短一致,朝向相同,螺栓露出螺母直径的一半。(2)法兰连接螺栓紧固时,按对角均匀施加扭力,分三次进行;第一次,按对称跨中法,拧紧程度为 70%;第二次,间隔法,拧紧程度为 90%;第三次,按顺序法,拧紧程度为 100%.(3)法兰不得直接焊在弯管或弯头上,一般至少连接长度 100㎜以上的直线段.(4)法兰与法兰连接应保证垂直度或水平度,使其自然吻合,以免管道或设备产生额外受力。(5)支管上的法兰距主管外壁净距应在 100㎜以上,过墙管道上法兰与墙面净距为 200㎜以上。(6)法兰连接组对时,垫片应放在法兰的中心位置,不得偏斜,除设圆钢扁铁或圆钢带帽螺栓膨胀螺栓槽钢( 可 调 节 型 吊 架 示 意图)打磨圆角打磨圆角90°露出丝扣为螺杆直径的 1/2计要求外,不得使用双层、多层或倾斜形垫片.2、焊接钢管焊接(1)按要求对管道加工坡口,当采纳气割加工时必须清除坡口表面的氧化物和毛刺等,对凹凸不平处进行打磨。(2)焊口表面无烧伤、裂纹和明显的结瘤、夹渣及气孔,焊波均匀一致。(3)管道对口应平直,间隙符合要求;错口偏差不超过管壁厚的20%,且不超过 2㎜。接口焊缝距起弯点不应小于一个管径,且不小于 100㎜;接口焊缝距管道支、吊架边缘不小于 50㎜。(四)阀门安装1、位置、进出口、...
