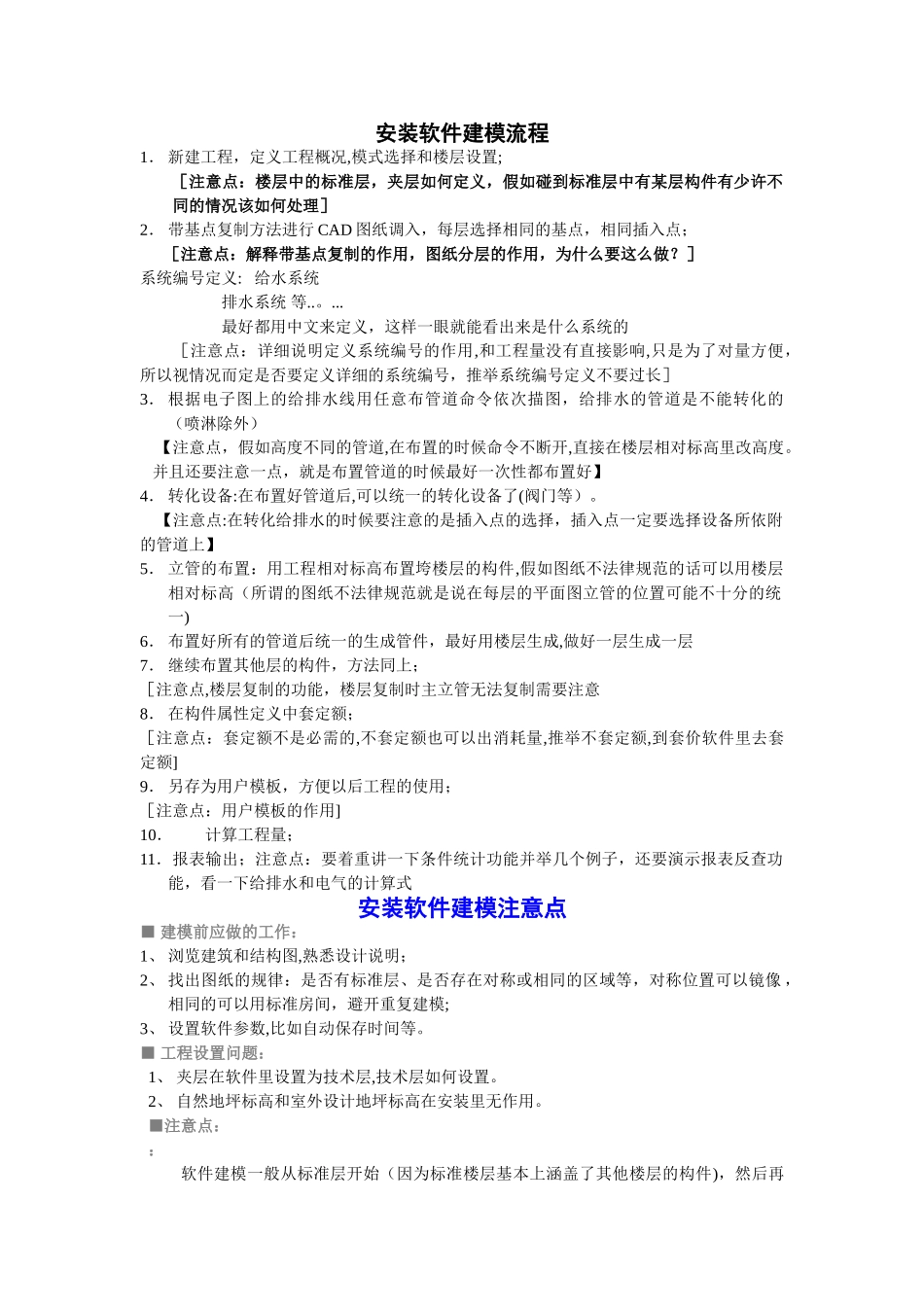

安装软件建模流程1． 新建工程，定义工程概况,模式选择和楼层设置;［注意点：楼层中的标准层，夹层如何定义，假如碰到标准层中有某层构件有少许不同的情况该如何处理］2． 带基点复制方法进行 CAD 图纸调入，每层选择相同的基点，相同插入点；［注意点：解释带基点复制的作用，图纸分层的作用，为什么要这么做？］系统编号定义: 给水系统 排水系统 等..。... 最好都用中文来定义，这样一眼就能看出来是什么系统的［注意点：详细说明定义系统编号的作用,和工程量没有直接影响,只是为了对量方便，所以视情况而定是否要定义详细的系统编号，推举系统编号定义不要过长］3． 根据电子图上的给排水线用任意布管道命令依次描图，给排水的管道是不能转化的（喷淋除外） 【注意点，假如高度不同的管道,在布置的时候命令不断开,直接在楼层相对标高里改高度。 并且还要注意一点，就是布置管道的时候最好一次性都布置好】4． 转化设备:在布置好管道后,可以统一的转化设备了(阀门等）。 【注意点:在转化给排水的时候要注意的是插入点的选择，插入点一定要选择设备所依附的管道上】5． 立管的布置：用工程相对标高布置垮楼层的构件,假如图纸不法律规范的话可以用楼层相对标高（所谓的图纸不法律规范就是说在每层的平面图立管的位置可能不十分的统一)6． 布置好所有的管道后统一的生成管件，最好用楼层生成,做好一层生成一层7． 继续布置其他层的构件，方法同上；［注意点,楼层复制的功能，楼层复制时主立管无法复制需要注意8． 在构件属性定义中套定额；［注意点：套定额不是必需的,不套定额也可以出消耗量,推举不套定额,到套价软件里去套定额]9． 另存为用户模板，方便以后工程的使用；［注意点：用户模板的作用]10．计算工程量；11．报表输出；注意点：要着重讲一下条件统计功能并举几个例子，还要演示报表反查功能，看一下给排水和电气的计算式 安装软件建模注意点■ 建模前应做的工作：1、 浏览建筑和结构图,熟悉设计说明；2、 找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像 ，相同的可以用标准房间，避开重复建模;3、 设置软件参数,比如自动保存时间等。■ 工程设置问题：1、 夹层在软件里设置为技术层,技术层如何设置。2、 自然地坪标高和室外设计地坪标高在安装里无作用。 ■注意点：：软件建模一般从标准层开始（因为标准楼层基本上涵盖了其他楼层的构件)，然后再复制到其他楼层，进行增加、...
