安顺体育中心照明系统通电试运行调试方案

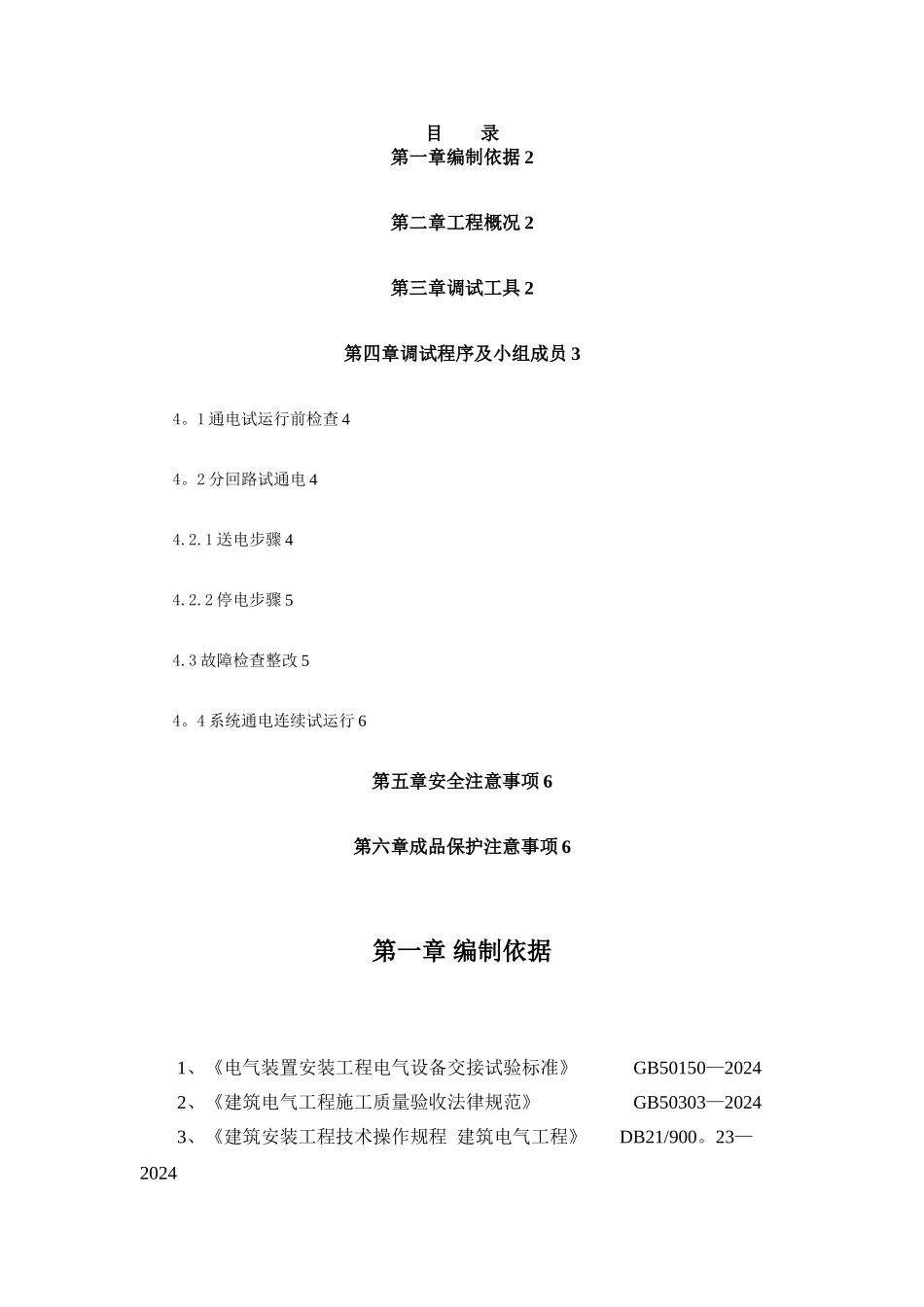

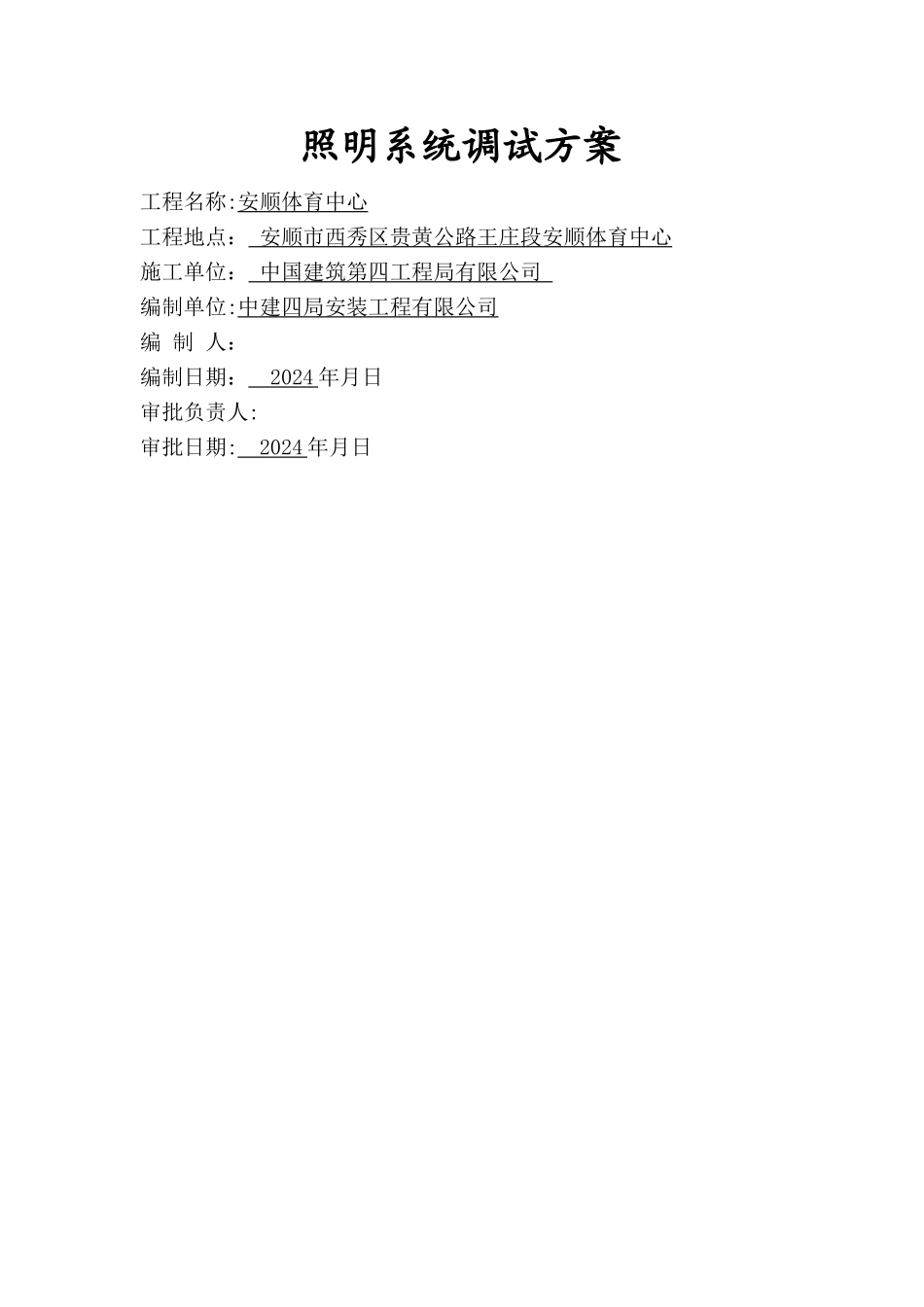

照明系统调试方案工程名称:安顺体育中心工程地点： 安顺市西秀区贵黄公路王庄段安顺体育中心施工单位： 中国建筑第四工程局有限公司 编制单位:中建四局安装工程有限公司编 制 人：编制日期： 2024 年月日审批负责人:审批日期: 2024 年月日目 录第一章编制依据 2第二章工程概况 2第三章调试工具 2第四章调试程序及小组成员 34。1 通电试运行前检查 44。2 分回路试通电 44.2.1 送电步骤 44.2.2 停电步骤 54.3 故障检查整改 54。4 系统通电连续试运行 6第五章安全注意事项 6第六章成品保护注意事项 6第一章 编制依据1、《电气装置安装工程电气设备交接试验标准》 GB50150—20242、《建筑电气工程施工质量验收法律规范》 GB50303—20243、《建筑安装工程技术操作规程 建筑电气工程》 DB21/900。23—2024第二章 工程概况办公室、小会议室、活动用房、库房、技术用房、设备机房等场所以高效荧光灯（T8 系列三基色荧光灯配电子镇流器）或小功率金属卤化物灯为主光源，走道、门厅等场所采纳节能型荧光灯(带电子整流器)，高大空间等场所采纳金属卤化物灯。水泵房、卫生间、浴室等潮湿场所采纳防水防潮型灯具。主要出入口门厅、贵宾厅、休息厅等的照明灯具由三局装饰公司按装修要求再做深化。重要机房、消防控制室、消防泵房、变配电室、发电机房等场所的备用照明与正常照明合一，在正常照明电源故障停电时,仍可保持正常照明的照度。所有灯具均采纳高效节能型光源，I 类照明灯具,灯具外壳均加 PE 线。办公房间的走廊、电梯前室、楼梯间的一般照明采纳就地开关控制,应急照明和疏散指示采纳智能疏散系统,平常不亮，火灾时强制点亮。疏散指示自带蓄电池,采纳常亮方式。第三章 调试工具1、绝缘电阻表:适用于线路装置的绝缘电阻及电气连续性的测试工作。2、漏电测试器:可以测试漏电断路器在不同相位角的触发时间。3、小五金工具(螺丝刀、钳、电线、电筒、胶布等）：检测之用。4、相序表:可以测试电源相序的准确性.5、万用表：根据不同的检测功能，进行电气的测试工作.6、接地电阻测试仪:适用于防雷接地系统的各项测试工作.上述仪表器具检测工具需送检测部门检测合格方可使用。第四章 调试程序及小组成员调试工序分为:高压送电顺序：动力中心→体育场；动力中心→体育馆；动力中心→游泳馆；动力中心→商业； 低压主回路送电顺序：通电试运行前检查→变压器试通电→故障检查整改→低压柜进线柜试通电→故障检查整改→低压...
