实训十-基于PLC的变频器外部端子的电机正反转控制

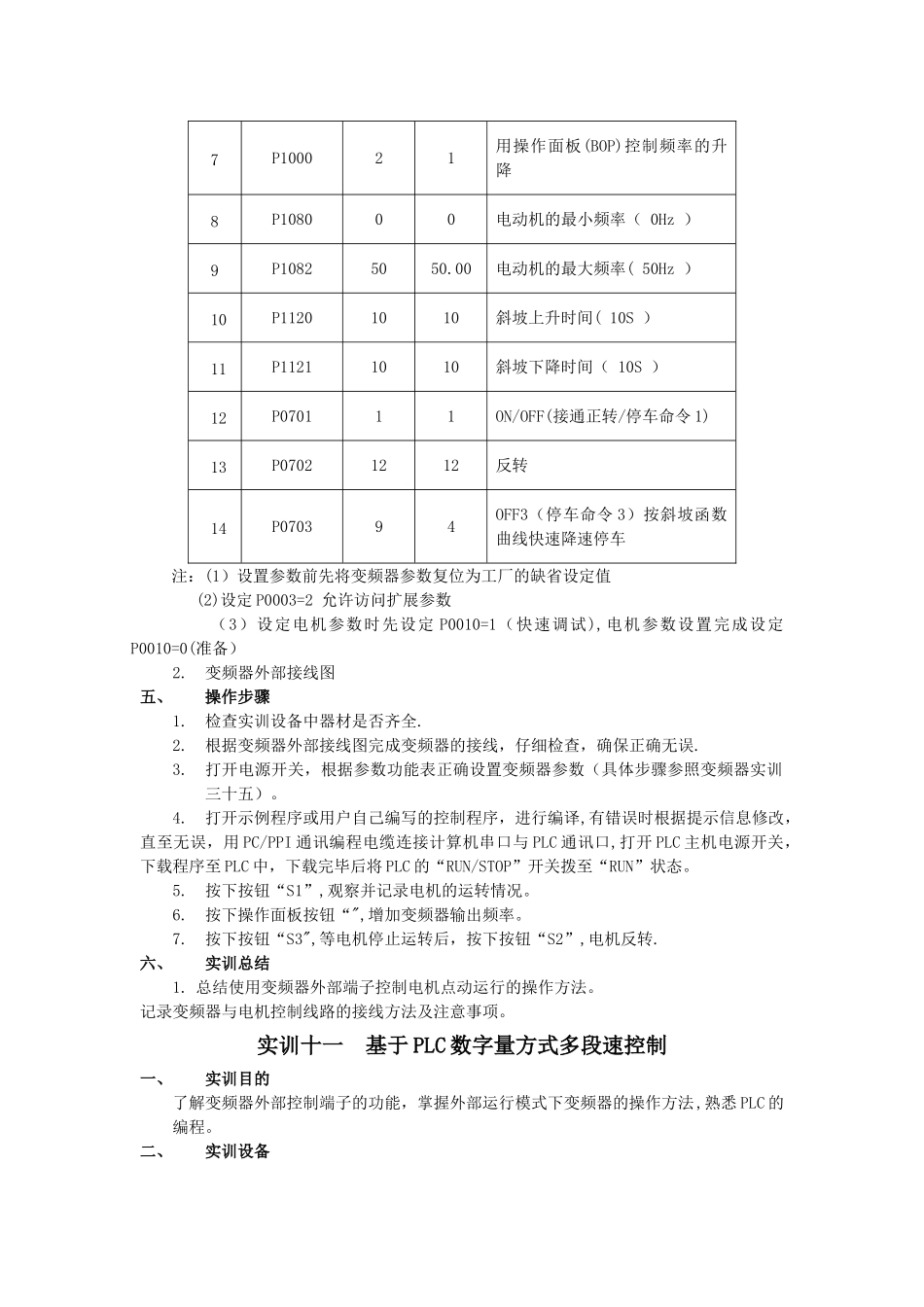

实训十 基于 PLC 的变频器外部端子的电机正反转控制一、实训目的了解 PLC 控制变频器外部端子的方法。二、实训设备序号名 称型号与规格数 量备 注1实训装置THPFSM—212实训挂箱C1013导线3 号/4 号若干4电动机WDJ2615实训指导书THPFSM-1/216计算机（带编程软件)1自备三、控制要求1.正确设置变频器输出的额定频率、额定电压、额定电流、额定功率、额定转速.2.通过外部端子控制电机启动/停止、正转/反转，按下按钮“S1”电机正转启动,按下按钮“S3"电机停止,待电机停止运转，按下按钮“S2"电机反转.3.运用操作面板改变电机启动的点动运行频率和加减速时间.四、参数功能表及接线图1.参数功能表序号变频器参数出厂值设定值功能说明1P0304230380电动机的额定电压( 380V ）2P03053。250。35电动机的额定电流( 0。35A )3P03070。750。06电动机的额定功率（ 60W ）4P031050。0050.00电动机的额定频率( 50Hz ）5P031101430电 动 机 的 额 定 转 速 （ 1430 1/min ）6P070022选择命令源（ 由端子排输入 ）7P100021用操作面板(BOP)控制频率的升降8P108000电动机的最小频率（ 0Hz ）9P10825050.00电动机的最大频率( 50Hz ）10P11201010斜坡上升时间( 10S ）11P11211010斜坡下降时间（ 10S ）12P070111ON/OFF(接通正转/停车命令 1)13P07021212反转14P070394OFF3（停车命令 3）按斜坡函数曲线快速降速停车 注：(1）设置参数前先将变频器参数复位为工厂的缺省设定值(2)设定 P0003=2 允许访问扩展参数 （3）设定电机参数时先设定 P0010=1（快速调试),电机参数设置完成设定P0010=0(准备）2.变频器外部接线图五、操作步骤1.检查实训设备中器材是否齐全.2.根据变频器外部接线图完成变频器的接线，仔细检查，确保正确无误.3.打开电源开关，根据参数功能表正确设置变频器参数（具体步骤参照变频器实训三十五）。4.打开示例程序或用户自己编写的控制程序，进行编译,有错误时根据提示信息修改，直至无误，用 PC/PPI 通讯编程电缆连接计算机串口与 PLC 通讯口,打开 PLC 主机电源开关，下载程序至 PLC 中，下载完毕后将 PLC 的“RUN/STOP”开关拨至“RUN”状态。5.按下按钮“S1”,观察并记录电机的运转情况。6.按下操作面板按钮“",增加变频器输出频率。7.按下按钮“S3",等电机停止运转后，按下按钮“S2”,电机反转.六、实训总结1. 总结使用变频器外部端子控制电机点动运行的操作方法。记录变频器与电机控制线路的...
