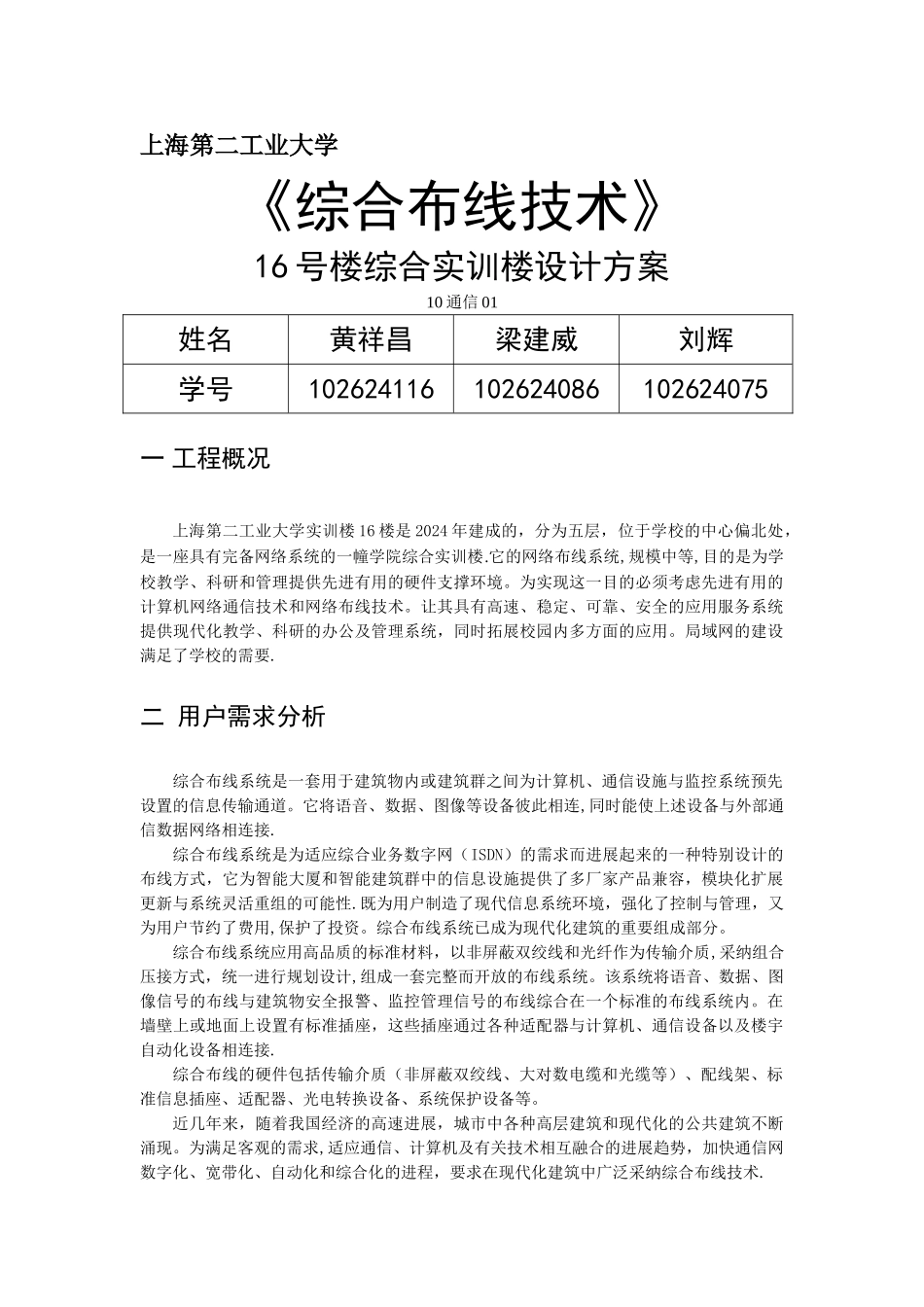

上海第二工业大学《综合布线技术》16 号楼综合实训楼设计方案10 通信 01姓名黄祥昌梁建威刘辉学号102624116102624086102624075一 工程概况上海第二工业大学实训楼 16 楼是 2024 年建成的，分为五层，位于学校的中心偏北处，是一座具有完备网络系统的一幢学院综合实训楼.它的网络布线系统,规模中等,目的是为学校教学、科研和管理提供先进有用的硬件支撑环境。为实现这一目的必须考虑先进有用的计算机网络通信技术和网络布线技术。让其具有高速、稳定、可靠、安全的应用服务系统提供现代化教学、科研的办公及管理系统，同时拓展校园内多方面的应用。局域网的建设满足了学校的需要.二 用户需求分析综合布线系统是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道。它将语音、数据、图像等设备彼此相连,同时能使上述设备与外部通信数据网络相连接.综合布线系统是为适应综合业务数字网（ISDN）的需求而进展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展更新与系统灵活重组的可能性.既为用户制造了现代信息系统环境，强化了控制与管理，又为用户节约了费用,保护了投资。综合布线系统已成为现代化建筑的重要组成部分。综合布线系统应用高品质的标准材料，以非屏蔽双绞线和光纤作为传输介质,采纳组合压接方式，统一进行规划设计,组成一套完整而开放的布线系统。该系统将语音、数据、图像信号的布线与建筑物安全报警、监控管理信号的布线综合在一个标准的布线系统内。在墙壁上或地面上设置有标准插座，这些插座通过各种适配器与计算机、通信设备以及楼宇自动化设备相连接.综合布线的硬件包括传输介质（非屏蔽双绞线、大对数电缆和光缆等）、配线架、标准信息插座、适配器、光电转换设备、系统保护设备等。近几年来，随着我国经济的高速进展，城市中各种高层建筑和现代化的公共建筑不断涌现。为满足客观的需求,适应通信、计算机及有关技术相互融合的进展趋势，加快通信网数字化、宽带化、自动化和综合化的进程，要求在现代化建筑中广泛采纳综合布线技术.由于实训楼 16 号楼楼要满足正常的教学需要，同时还必须有一定的前沿性与可扩充性,因此设计时要满足一些要求，就要求布线系统本身应达到如下的目标。实施后的综合实训楼 16 号楼在布线系统上将是满足国际商业建筑标准的布线系统.并且，整个系统应当是有用的、灵活的、可扩展的、模块化的、可靠的。...
