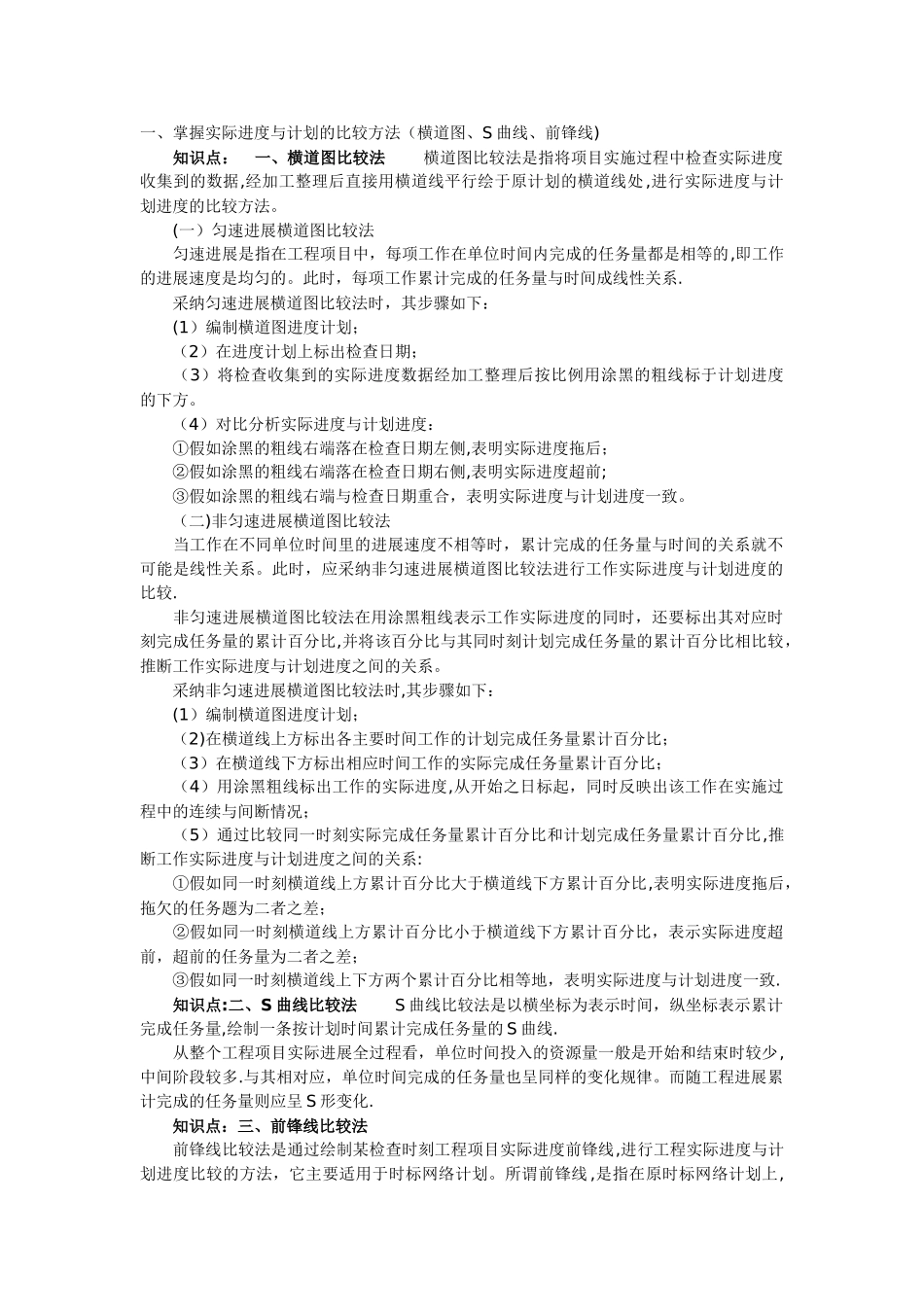

一、掌握实际进度与计划的比较方法（横道图、S 曲线、前锋线) 知识点： 一、横道图比较法 横道图比较法是指将项目实施过程中检查实际进度收集到的数据,经加工整理后直接用横道线平行绘于原计划的横道线处,进行实际进度与计划进度的比较方法。 (一）匀速进展横道图比较法 匀速进展是指在工程项目中，每项工作在单位时间内完成的任务量都是相等的,即工作的进展速度是均匀的。此时，每项工作累计完成的任务量与时间成线性关系. 采纳匀速进展横道图比较法时，其步骤如下： (1）编制横道图进度计划； （2）在进度计划上标出检查日期； （3）将检查收集到的实际进度数据经加工整理后按比例用涂黑的粗线标于计划进度的下方。 （4）对比分析实际进度与计划进度： ①假如涂黑的粗线右端落在检查日期左侧,表明实际进度拖后； ②假如涂黑的粗线右端落在检查日期右侧,表明实际进度超前; ③假如涂黑的粗线右端与检查日期重合，表明实际进度与计划进度一致。 （二)非匀速进展横道图比较法 当工作在不同单位时间里的进展速度不相等时，累计完成的任务量与时间的关系就不可能是线性关系。此时，应采纳非匀速进展横道图比较法进行工作实际进度与计划进度的比较. 非匀速进展横道图比较法在用涂黑粗线表示工作实际进度的同时，还要标出其对应时刻完成任务量的累计百分比,并将该百分比与其同时刻计划完成任务量的累计百分比相比较，推断工作实际进度与计划进度之间的关系。 采纳非匀速进展横道图比较法时,其步骤如下： (1）编制横道图进度计划； （2)在横道线上方标出各主要时间工作的计划完成任务量累计百分比； （3）在横道线下方标出相应时间工作的实际完成任务量累计百分比； （4）用涂黑粗线标出工作的实际进度,从开始之日标起，同时反映出该工作在实施过程中的连续与间断情况； （5）通过比较同一时刻实际完成任务量累计百分比和计划完成任务量累计百分比,推断工作实际进度与计划进度之间的关系: ①假如同一时刻横道线上方累计百分比大于横道线下方累计百分比,表明实际进度拖后，拖欠的任务题为二者之差； ②假如同一时刻横道线上方累计百分比小于横道线下方累计百分比，表示实际进度超前，超前的任务量为二者之差； ③假如同一时刻横道线上下方两个累计百分比相等地，表明实际进度与计划进度一致. 知识点:二、S 曲线比较法 S 曲线比较法是以横坐标为表示时间，纵坐标表示累计完成任务量,绘制一条按计划时间累计完成任务量的 S ...
