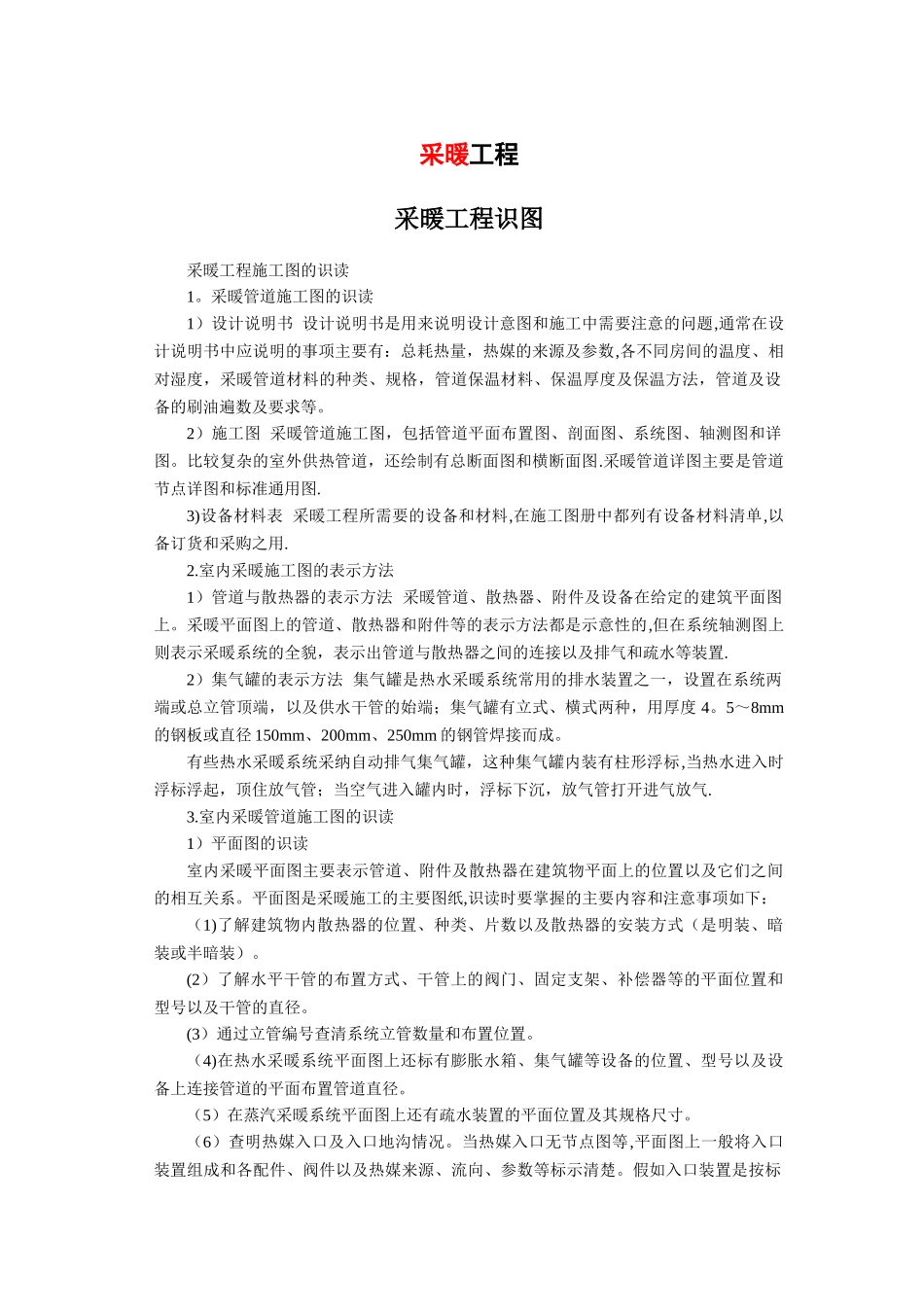

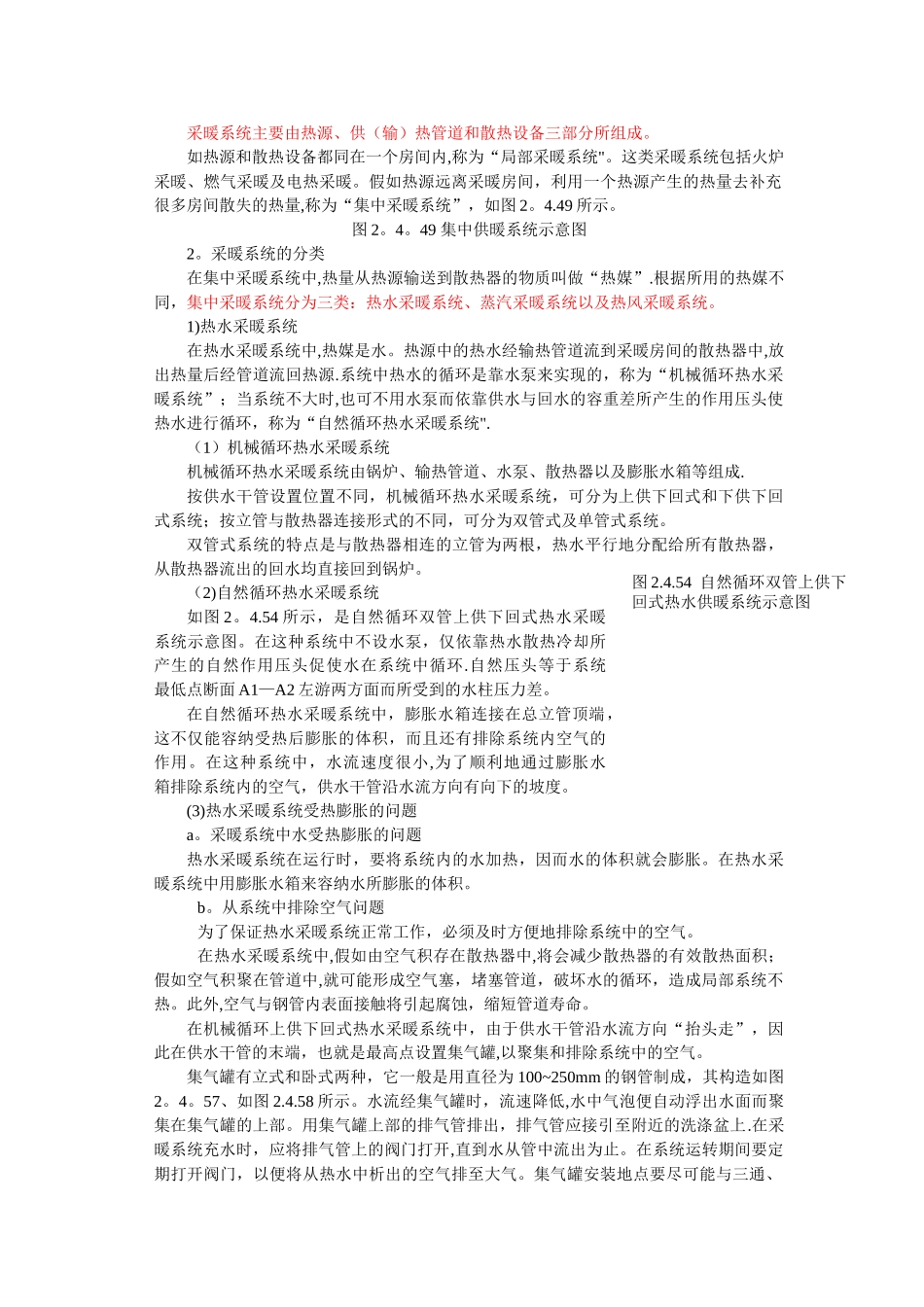

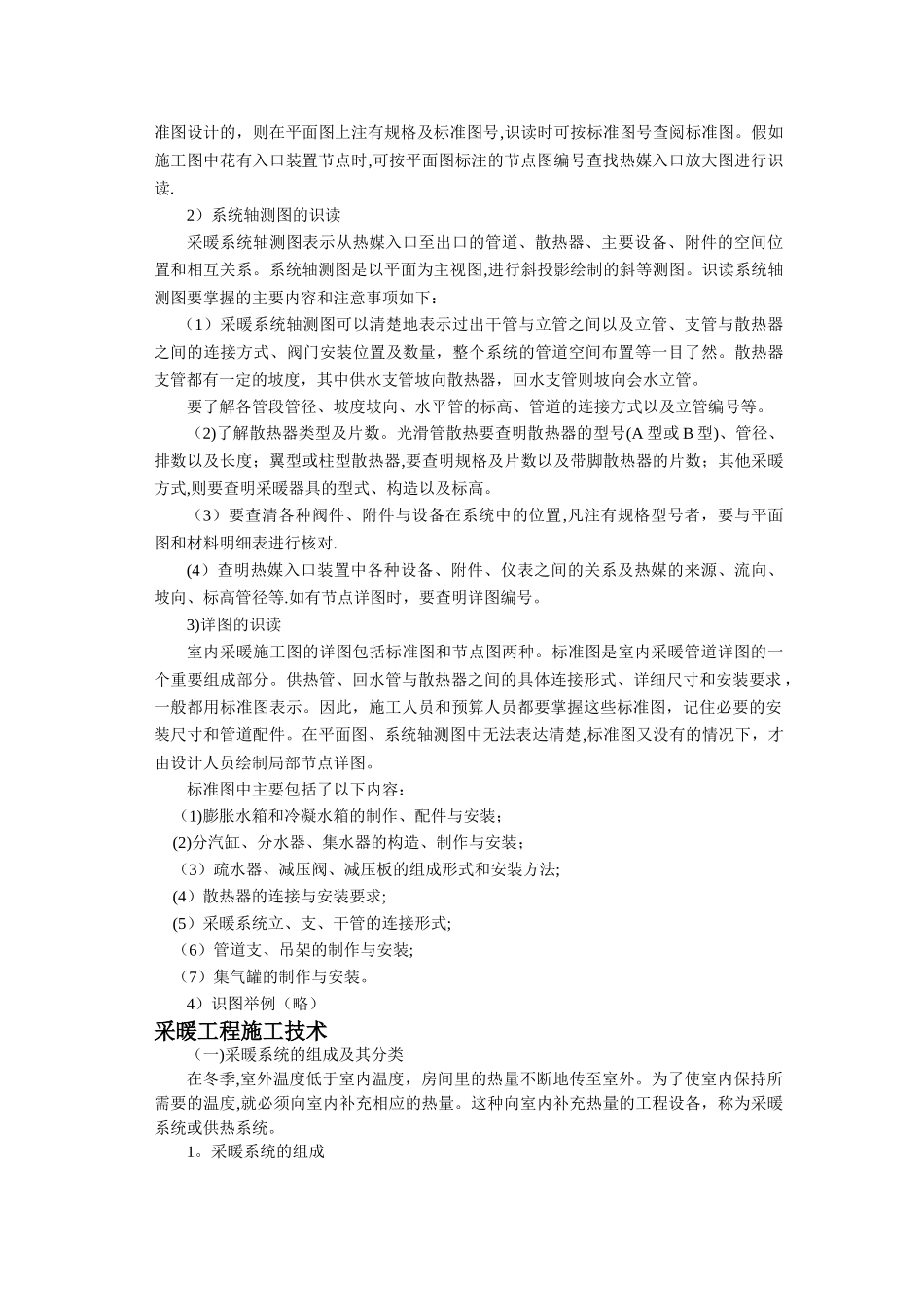

采暖工程采暖工程识图采暖工程施工图的识读1。采暖管道施工图的识读1）设计说明书 设计说明书是用来说明设计意图和施工中需要注意的问题,通常在设计说明书中应说明的事项主要有：总耗热量，热媒的来源及参数,各不同房间的温度、相对湿度，采暖管道材料的种类、规格，管道保温材料、保温厚度及保温方法，管道及设备的刷油遍数及要求等。2）施工图 采暖管道施工图，包括管道平面布置图、剖面图、系统图、轴测图和详图。比较复杂的室外供热管道，还绘制有总断面图和横断面图.采暖管道详图主要是管道节点详图和标准通用图.3)设备材料表 采暖工程所需要的设备和材料,在施工图册中都列有设备材料清单,以备订货和采购之用.2.室内采暖施工图的表示方法1）管道与散热器的表示方法 采暖管道、散热器、附件及设备在给定的建筑平面图上。采暖平面图上的管道、散热器和附件等的表示方法都是示意性的,但在系统轴测图上则表示采暖系统的全貌，表示出管道与散热器之间的连接以及排气和疏水等装置.2）集气罐的表示方法 集气罐是热水采暖系统常用的排水装置之一，设置在系统两端或总立管顶端，以及供水干管的始端；集气罐有立式、横式两种，用厚度 4。5～8mm的钢板或直径 150mm、200mm、250mm 的钢管焊接而成。有些热水采暖系统采纳自动排气集气罐，这种集气罐内装有柱形浮标,当热水进入时浮标浮起，顶住放气管；当空气进入罐内时，浮标下沉，放气管打开进气放气.3.室内采暖管道施工图的识读1）平面图的识读室内采暖平面图主要表示管道、附件及散热器在建筑物平面上的位置以及它们之间的相互关系。平面图是采暖施工的主要图纸,识读时要掌握的主要内容和注意事项如下：（1)了解建筑物内散热器的位置、种类、片数以及散热器的安装方式（是明装、暗装或半暗装）。(2）了解水平干管的布置方式、干管上的阀门、固定支架、补偿器等的平面位置和型号以及干管的直径。(3）通过立管编号查清系统立管数量和布置位置。（4)在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备的位置、型号以及设备上连接管道的平面布置管道直径。（5）在蒸汽采暖系统平面图上还有疏水装置的平面位置及其规格尺寸。（6）查明热媒入口及入口地沟情况。当热媒入口无节点图等,平面图上一般将入口装置组成和各配件、阀件以及热媒来源、流向、参数等标示清楚。假如入口装置是按标准图设计的，则在平面图上注有规格及标准图号,识读时可按标准图号查阅标准图。假如施工图中花有入口装置节点时,可...
