室外管网施工安全技术交底VIP专享

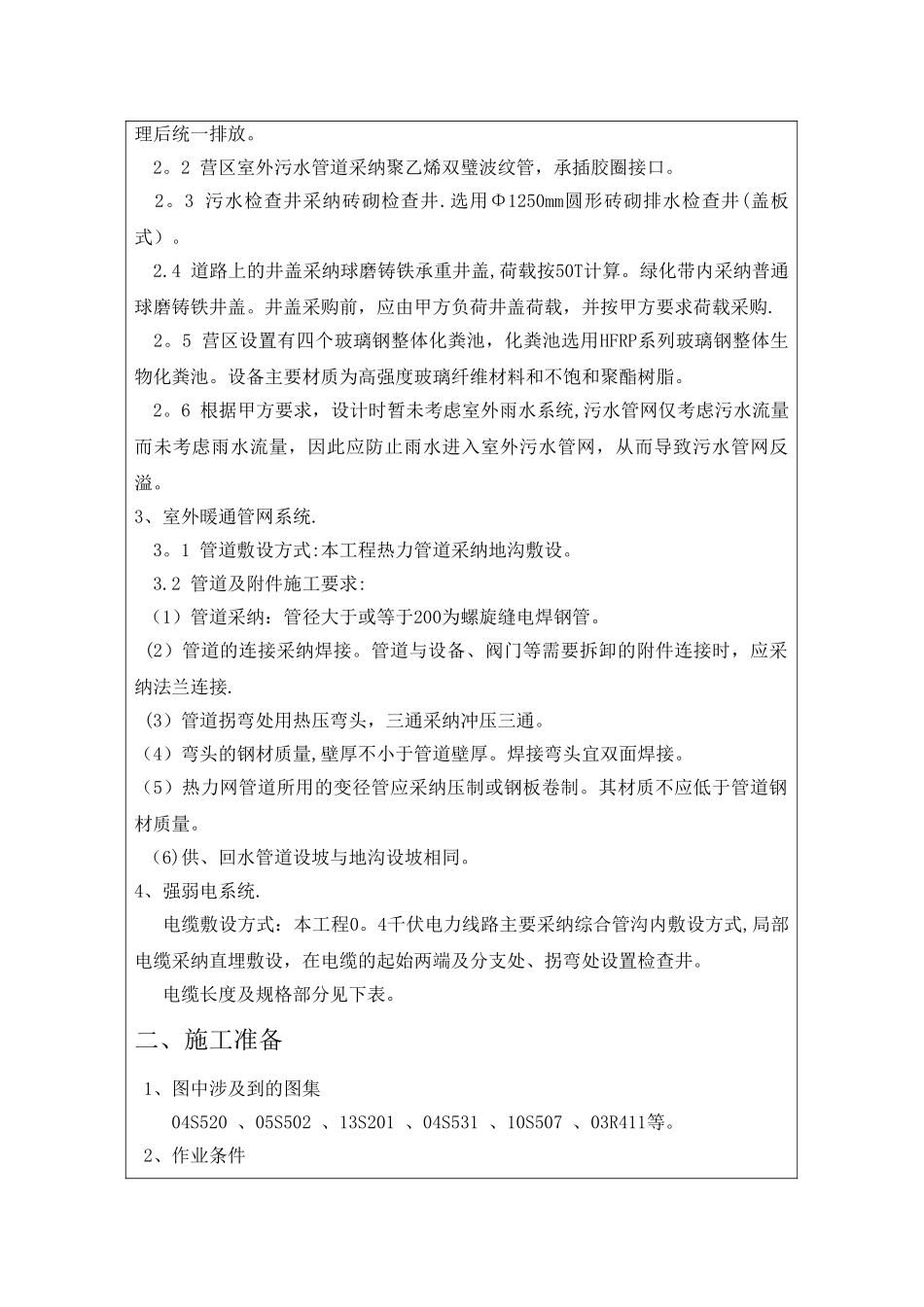

室外管网施工安全技术交底工程名称68207 部队 3768 工程一标段施工单位陕西建工第五建设集团有限公司施工部位室外管网施工内容管沟开挖回填、水电安装一、工程概况本工程涉及的施工范围包括室外给水、污水、室外消防消火栓系统；室外暖通管网系统；强弱电系统。1、营区室外给水、消防系统： 1。1 由于本项目为改扩建项目，供水系统仅为对原有系统的改造升级.因此，供水形式按原有系统运行。营区内库区消防用水按原有布局，采纳中水系统,本设计仅为对原有系统的拓展。库区室内外消火栓系统均由室外管网直接引出，在引出处设有阀门井，以便对管网进行检修,系统工作压力0.8Mpa。营区内生活用水由两路供水引入营区后，在营区南侧形成环状供水管网；在营区北侧形成枝状供水管网。除库区建筑外，营区各建筑生活用水及室内外消防用水分别从室外给水管网上引入。系统工作压力0.3Mpa 1。2 营区内按要求，在改扩建室外上设置有室外消火栓。室外消火栓设置于车道、人行道等便于取用的地点。室外消火栓安装应保证距路边不应大于墙不宜小于5m，营区共设有12个室外消火栓,消火栓型号：SA100/65—1。6。 1。3 室外给水管网上阀门均采纳Z44T—16型铸铁闸阀。 1.4 营区内给水、消防管网直埋管道采纳聚乙烯PE管，管沟内敷设管道采纳钢塑复合管。直埋给水、消防管道埋设于冻土线下30cm（当地冻土1。35m），因此管道埋设1.65m。聚乙烯PE管采纳电熔连接方式，工作压力1.6MPa。钢塑复合管管径DN≤100mm时采纳螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；DN〉100mm时采纳法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌,工作压力1.6MPa.2、室外污水系统 2。1 营区污水经污水检查井及管道收集后，经过化粪池或集中污水处理站处理后统一排放。 2。2 营区室外污水管道采纳聚乙烯双璧波纹管，承插胶圈接口。 2。3 污水检查井采纳砖砌检查井.选用Φ1250mm圆形砖砌排水检查井(盖板式）。 2.4 道路上的井盖采纳球磨铸铁承重井盖,荷载按50T计算。绿化带内采纳普通球磨铸铁井盖。井盖采购前，应由甲方负荷井盖荷载，并按甲方要求荷载采购. 2。5 营区设置有四个玻璃钢整体化粪池，化粪池选用HFRP系列玻璃钢整体生物化粪池。设备主要材质为高强度玻璃纤维材料和不饱和聚酯树脂。 2。6 根据甲方要求，设计时暂未考虑室外雨水系统,污水管网仅考虑污水流量而未考虑雨水流量，因此应防止雨水进入室外污水管网，从而导致污水管网反...
