导、地线压接施工方案

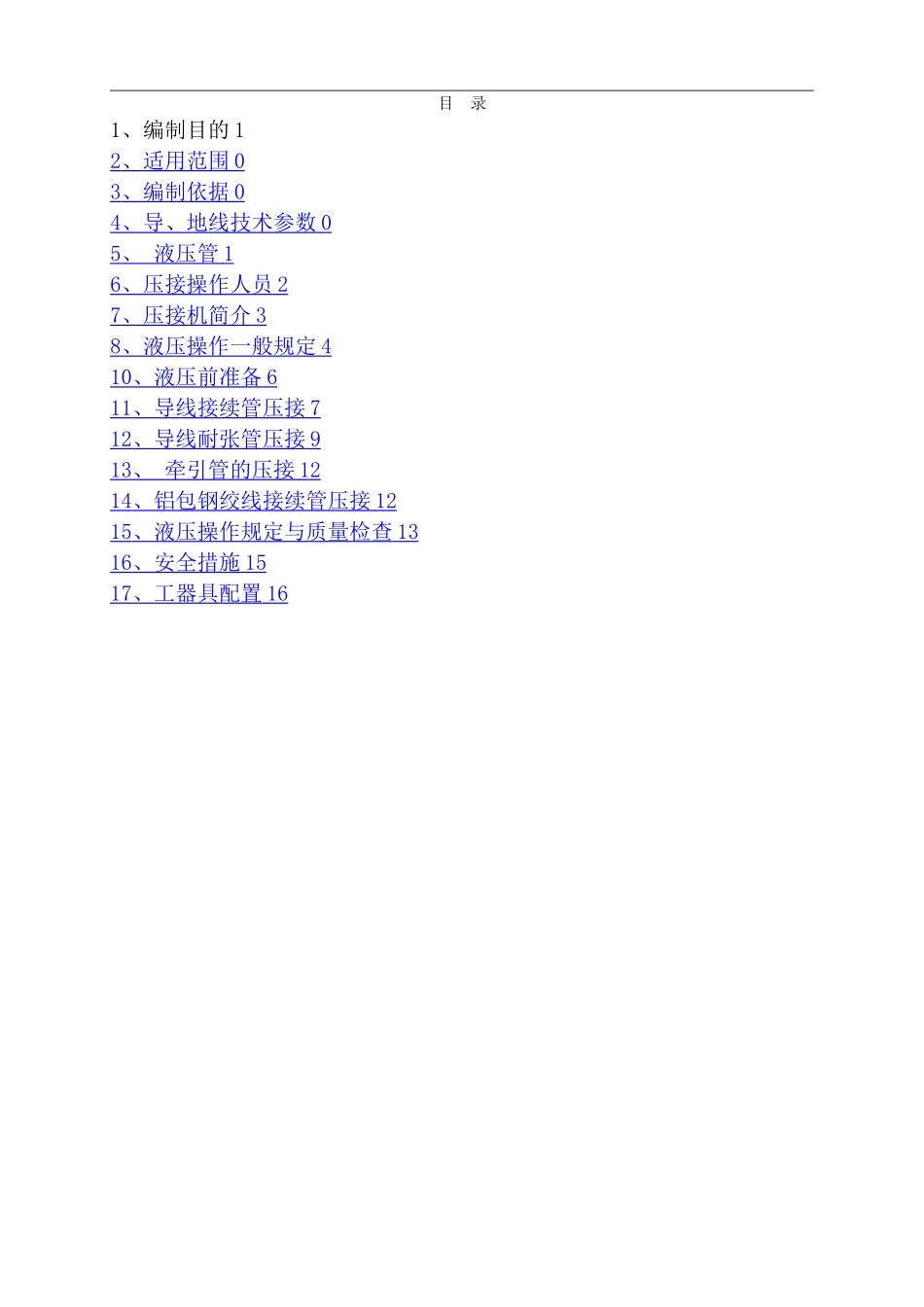

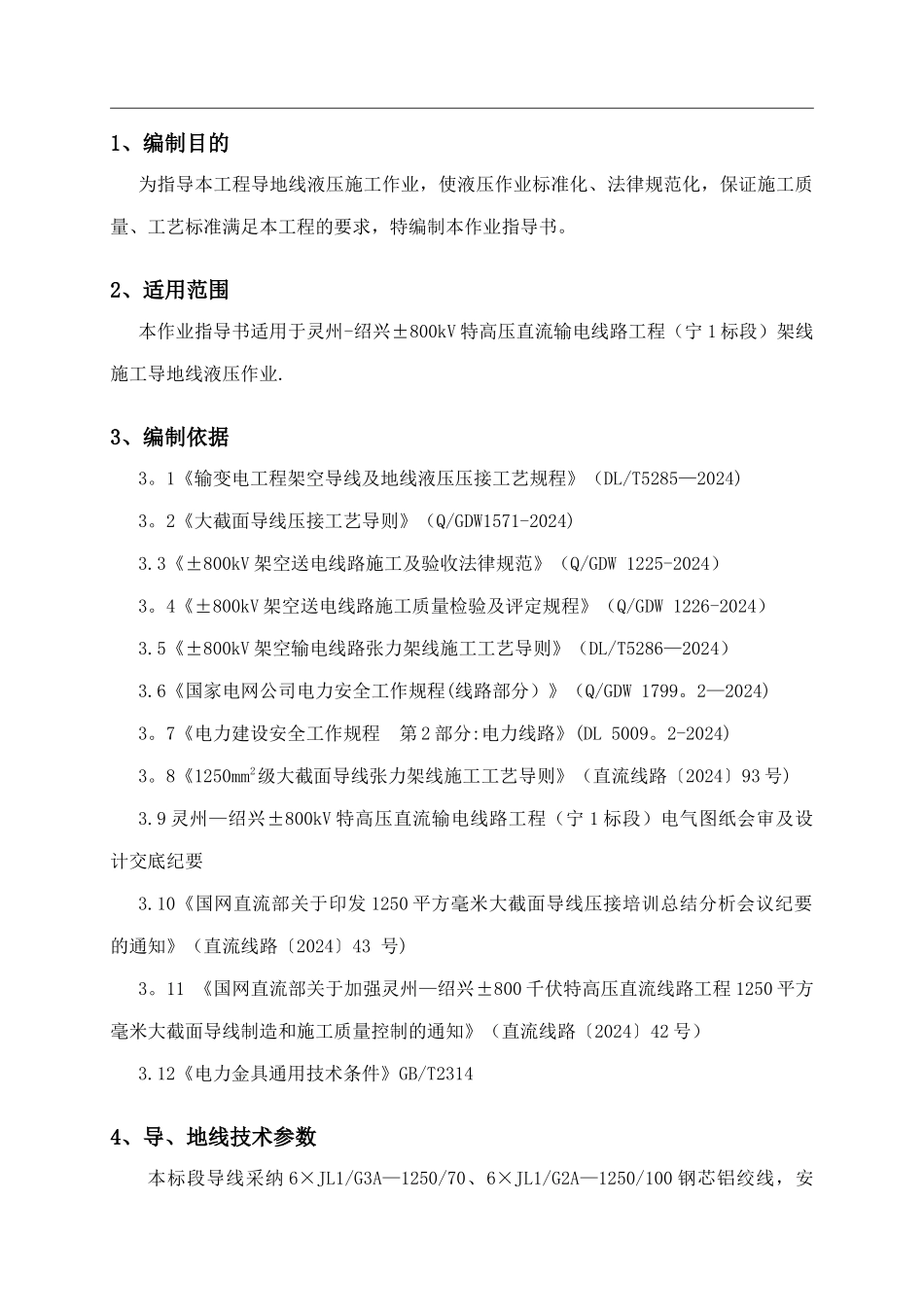

目 录1、编制目的 12 、适用范围 0 3 、编制依据 0 4 、导、地线技术参数 0 5 、 液压管 1 6 、压接操作人员 2 7 、压接机简介 3 8 、液压操作一般规定 4 10 、液压前准备 6 11 、导线接续管压接 7 12 、导线耐张管压接 9 13 、 牵引管的压接 12 14 、铝包钢绞线接续管压接 12 15 、液压操作规定与质量检查 13 16 、安全措施 15 17 、工器具配置 16 1、编制目的为指导本工程导地线液压施工作业，使液压作业标准化、法律规范化，保证施工质量、工艺标准满足本工程的要求，特编制本作业指导书。2、适用范围本作业指导书适用于灵州-绍兴±800kV 特高压直流输电线路工程（宁 1 标段）架线施工导地线液压作业.3、编制依据3。1《输变电工程架空导线及地线液压压接工艺规程》（DL/T5285—2024)3。2《大截面导线压接工艺导则》（Q/GDW1571-2024)3.3《±800kV 架空送电线路施工及验收法律规范》（Q/GDW 1225-2024）3。4《±800kV 架空送电线路施工质量检验及评定规程》（Q/GDW 1226-2024）3.5《±800kV 架空输电线路张力架线施工工艺导则》（DL/T5286—2024）3.6《国家电网公司电力安全工作规程(线路部分）》（Q/GDW 1799。2—2024)3。7《电力建设安全工作规程 第 2 部分:电力线路》(DL 5009。2-2024)3。8《1250mm2级大截面导线张力架线施工工艺导则》（直流线路〔2024〕93 号)3.9 灵州—绍兴±800kV 特高压直流输电线路工程（宁 1 标段）电气图纸会审及设计交底纪要3.10《国网直流部关于印发 1250 平方毫米大截面导线压接培训总结分析会议纪要的通知》（直流线路〔2024〕43 号)3。11 《国网直流部关于加强灵州—绍兴±800 千伏特高压直流线路工程 1250 平方毫米大截面导线制造和施工质量控制的通知》（直流线路〔2024〕42 号）3.12《电力金具通用技术条件》GB/T23144、导、地线技术参数本标段导线采纳 6×JL1/G3A—1250/70、6×JL1/G2A—1250/100 钢芯铝绞线，安全系数 2。5，地线采纳 LBGJ—150—20AC 铝包钢绞线，地线耐张线夹采纳预绞丝式耐张线夹，无需压接。JL1/G3A—1250/70 导线断面 JL1/G2A—1250/100 导线断面（铝线：10+16+22+28) （铝线：12+18+24+30）导线技术参数表导线型式股数×直径（mm）截面积(mm2）外径(mm)计算拉断力（kN)最大使用张力（kN)计算重量（kg/km）铝钢铝钢总计JL1/G3A-1250/7076*4.587*3。571252。0970。07 1322.16 47。35 294。23...
