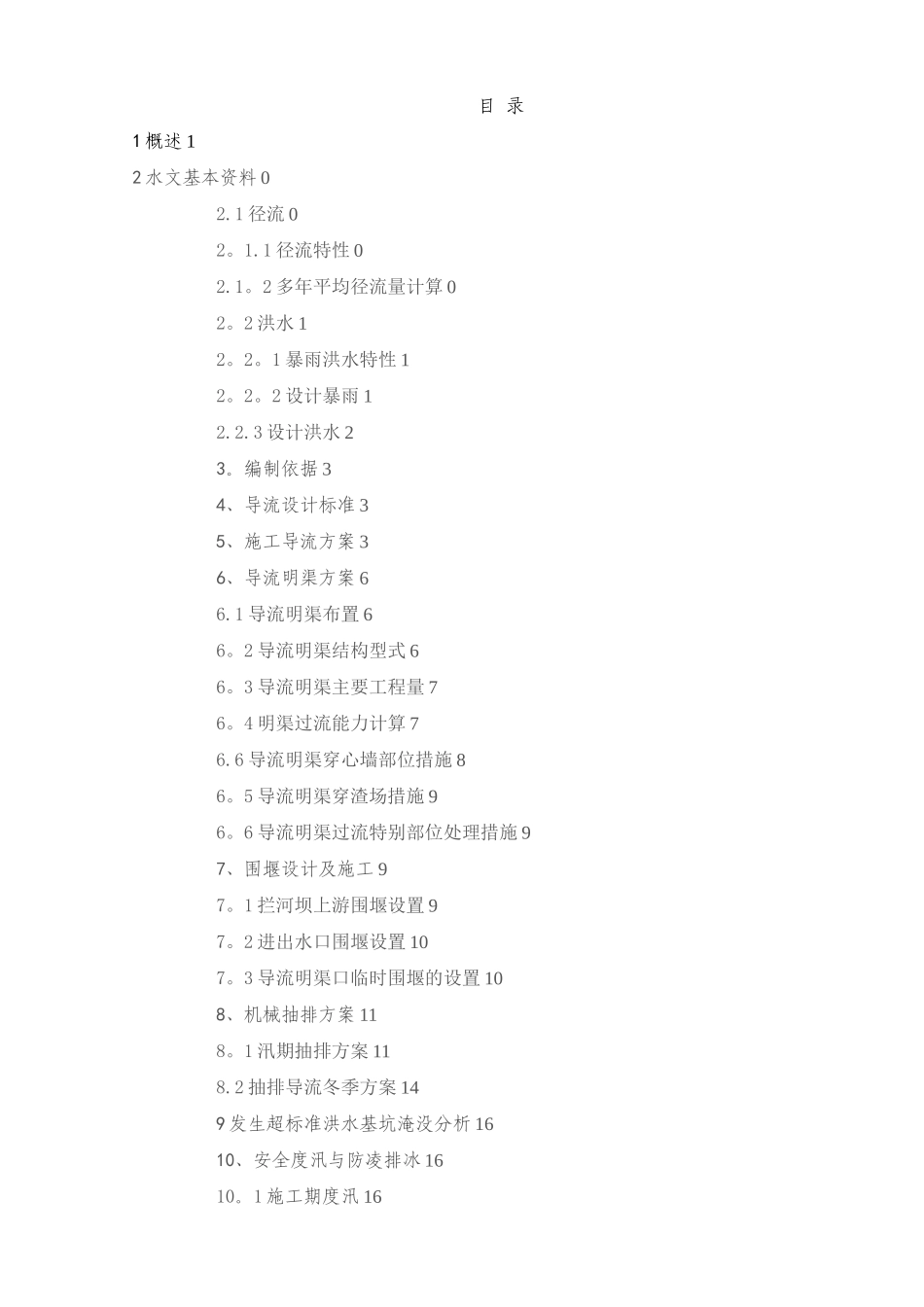

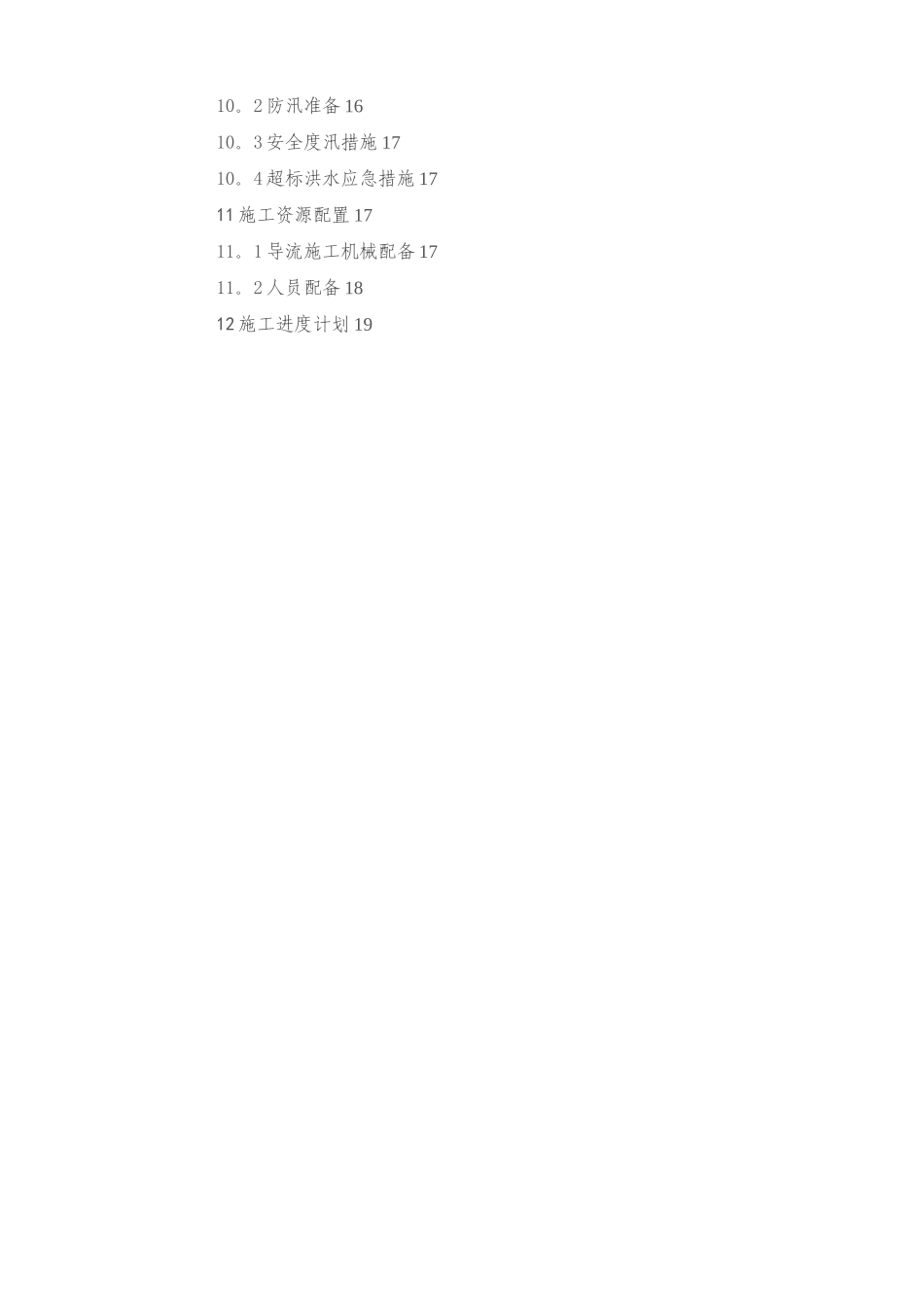

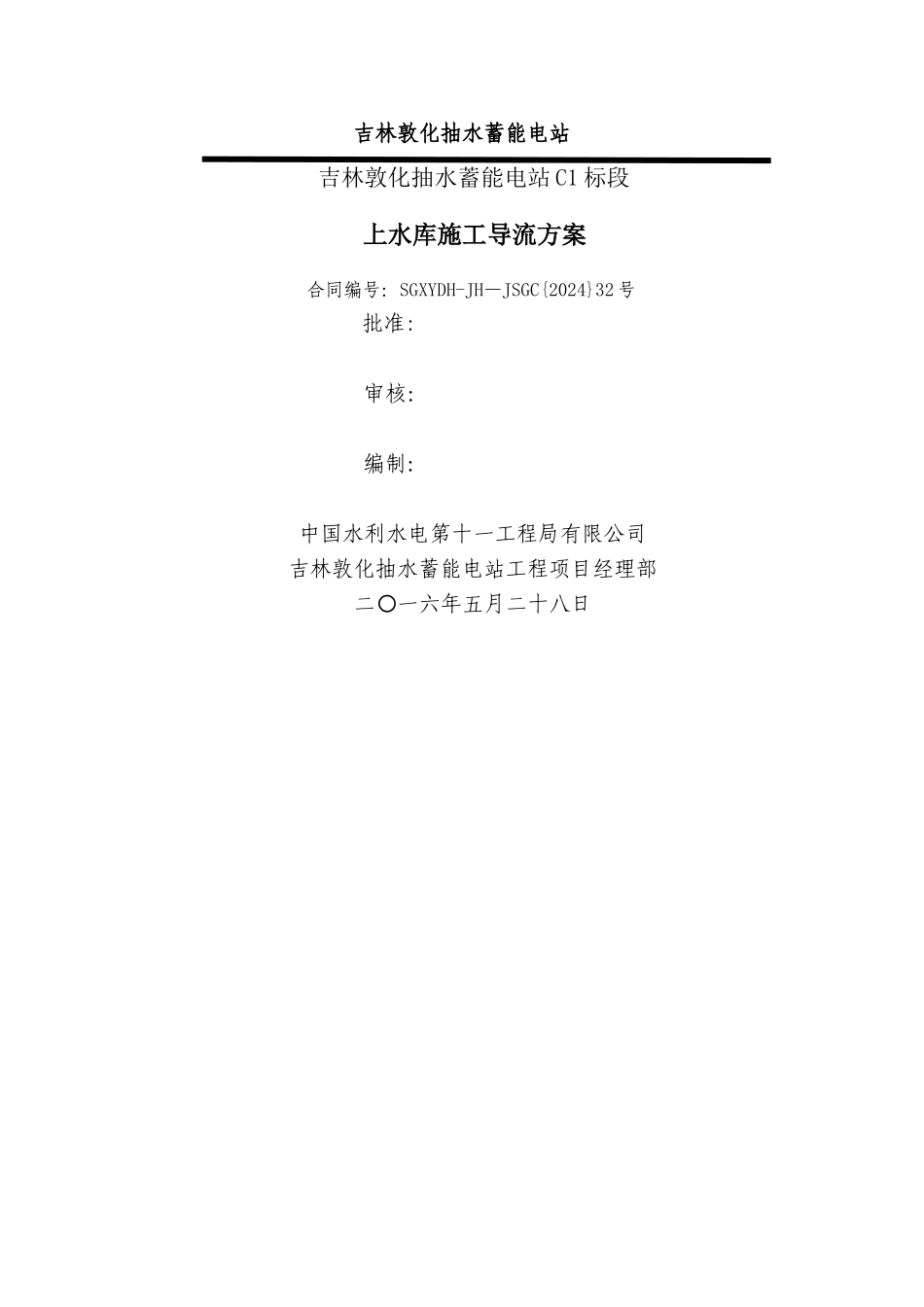

吉林敦化抽水蓄能电站吉林敦化抽水蓄能电站 C1 标段上水库施工导流方案合同编号：SGXYDH-JH—JSGC{2024}32 号批准:审核： 编制：中国水利水电第十一工程局有限公司吉林敦化抽水蓄能电站工程项目经理部二一六年五月二十八日〇目 录1 概述 12 水文基本资料 02.1 径流 02。1.1 径流特性 02.1。2 多年平均径流量计算 02。2 洪水 12。2。1 暴雨洪水特性 12。2。2 设计暴雨 12.2.3 设计洪水 23。编制依据 34、导流设计标准 35、施工导流方案 36、导流明渠方案 66.1 导流明渠布置 66。2 导流明渠结构型式 66。3 导流明渠主要工程量 76。4 明渠过流能力计算 76.6 导流明渠穿心墙部位措施 86。5 导流明渠穿渣场措施 96。6 导流明渠过流特别部位处理措施 97、围堰设计及施工 97。1 拦河坝上游围堰设置 97。2 进出水口围堰设置 107。3 导流明渠口临时围堰的设置 108、机械抽排方案 118。1 汛期抽排方案 118.2 抽排导流冬季方案 149 发生超标准洪水基坑淹没分析 1610、安全度汛与防凌排冰 1610。1 施工期度汛 1610。2 防汛准备 1610。3 安全度汛措施 1710。4 超标洪水应急措施 1711 施工资源配置 1711。1 导流施工机械配备 1711。2 人员配备 1812 施工进度计划 19上水库施工导流方案1 概述敦化抽水蓄能电站位于吉林省敦化市北部，上水库位海浪河源头洼地上，靠近西北岔河和海浪河的分水岭，本工程为大（ 1）型一等工程，规划装机容量1400MW，装机 4 台,单机容量 350MW。上水库位于海浪河源头区樱桃沟内，库区均为林地，植被良好。上水库集水面积 2.4km2，库区内集水面积 0。7km2，河道长度 1。75km，库区平均坡降 51。7‰。采纳开挖和筑坝方式兴建，上水库工程主要包括沥青混凝土心墙堆石坝、库区清理、环库公路、上水库进\出水口及库区防渗处理等.上水库沥青心墙堆石坝顶高程1395。0m，坝长 948.0m，坝顶宽 8m，最大坝高 54m.进出水口前池反坡顶部平台高程 1370。0m，前池开挖高程 1357。00m.2 水文基本资料敦化抽水蓄能电站上水库所在的海浪河源头无实测水文资料。依照下水库下游的额穆水文站，西北岔和北大殃雨量站进行推测修正.2。1 径流2。1。1 径流特性上水库径流以雨水和冰雪融水补给为主,每年 4 月~5 月来水以冰雪融水为主,6月～9 月来水主要源于降雨。由于森林茂密，植被良好，对径流的调蓄作用较大，使径流的年际变化不大.根据额穆水文站资料统计,多...
