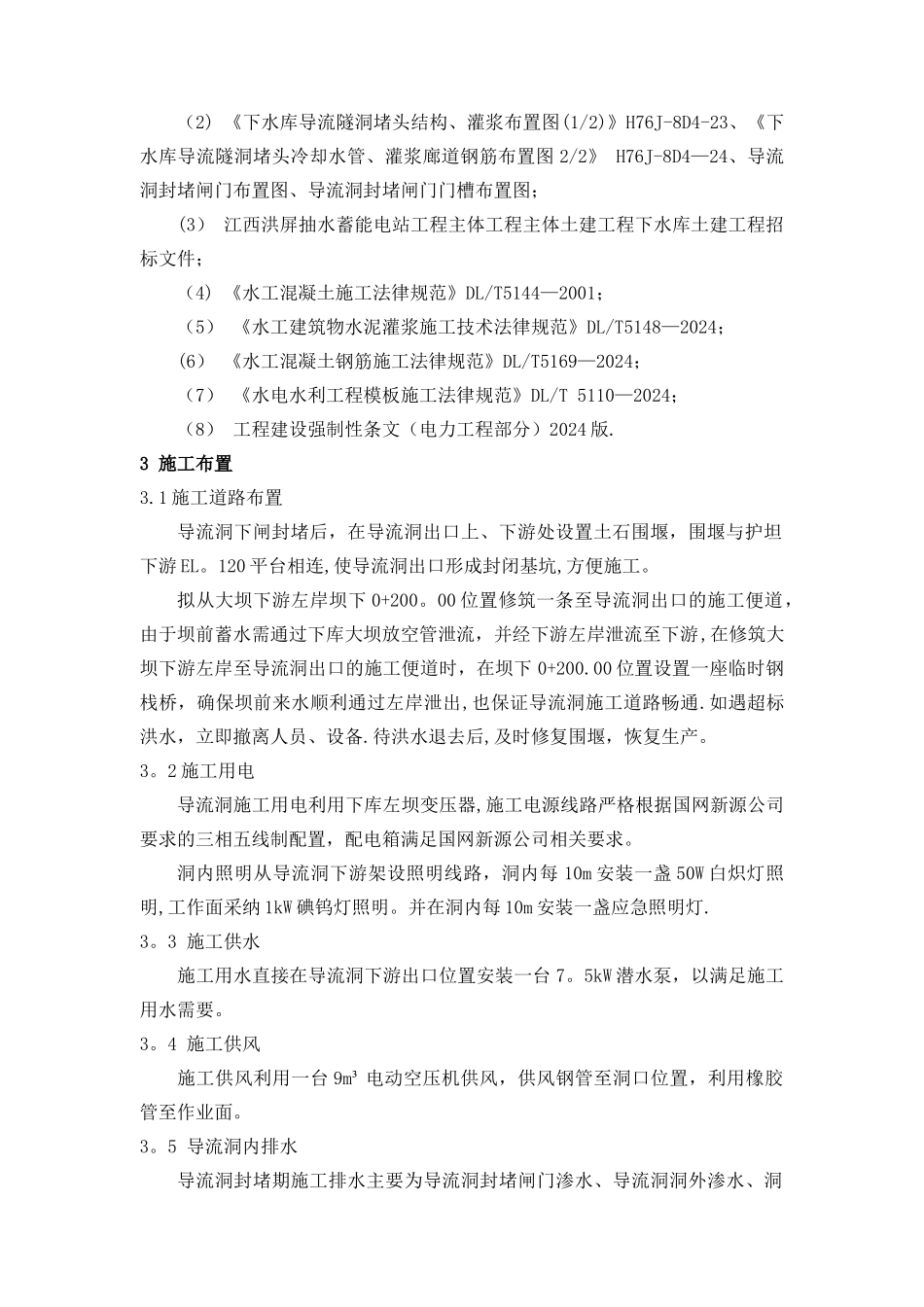

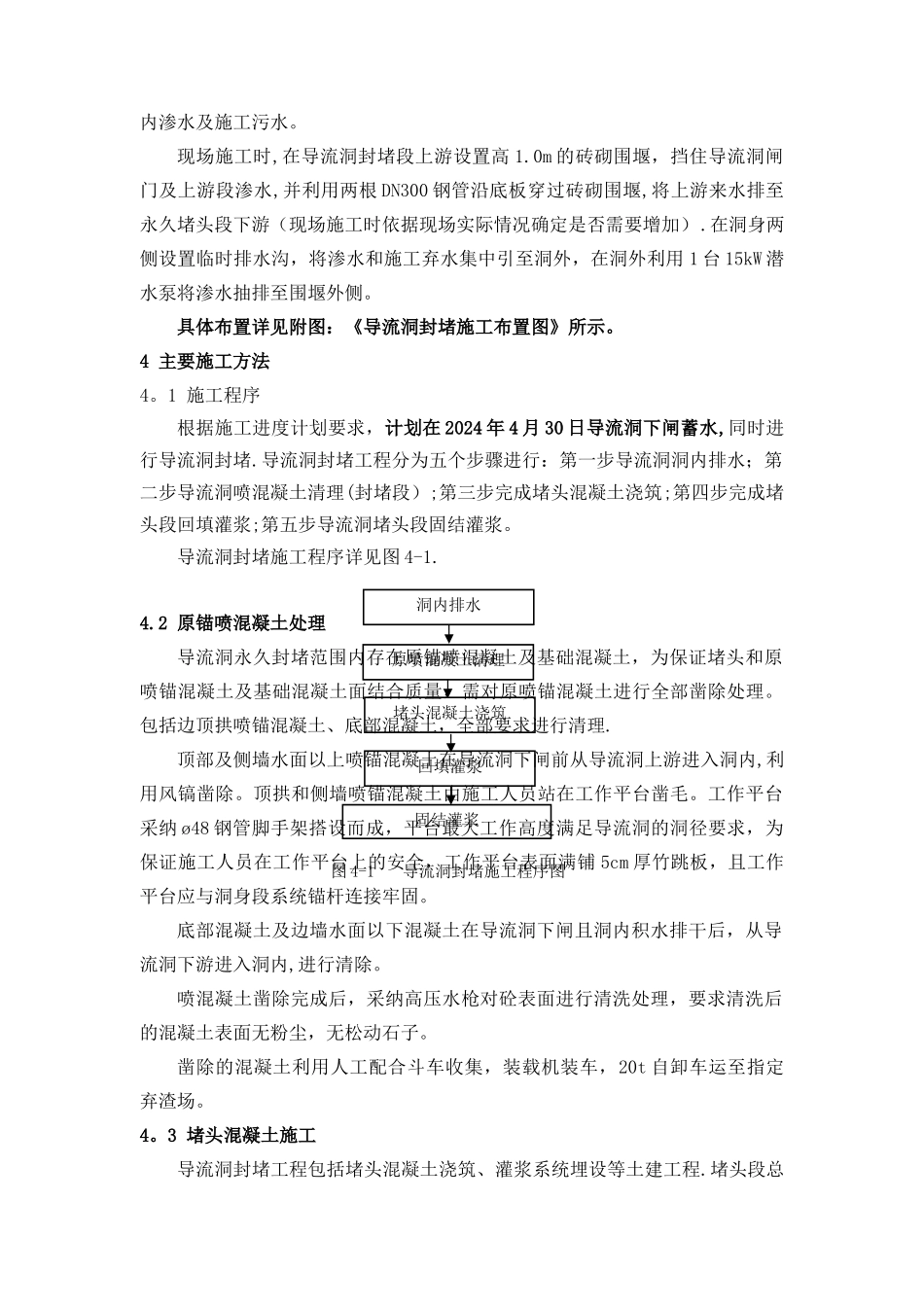

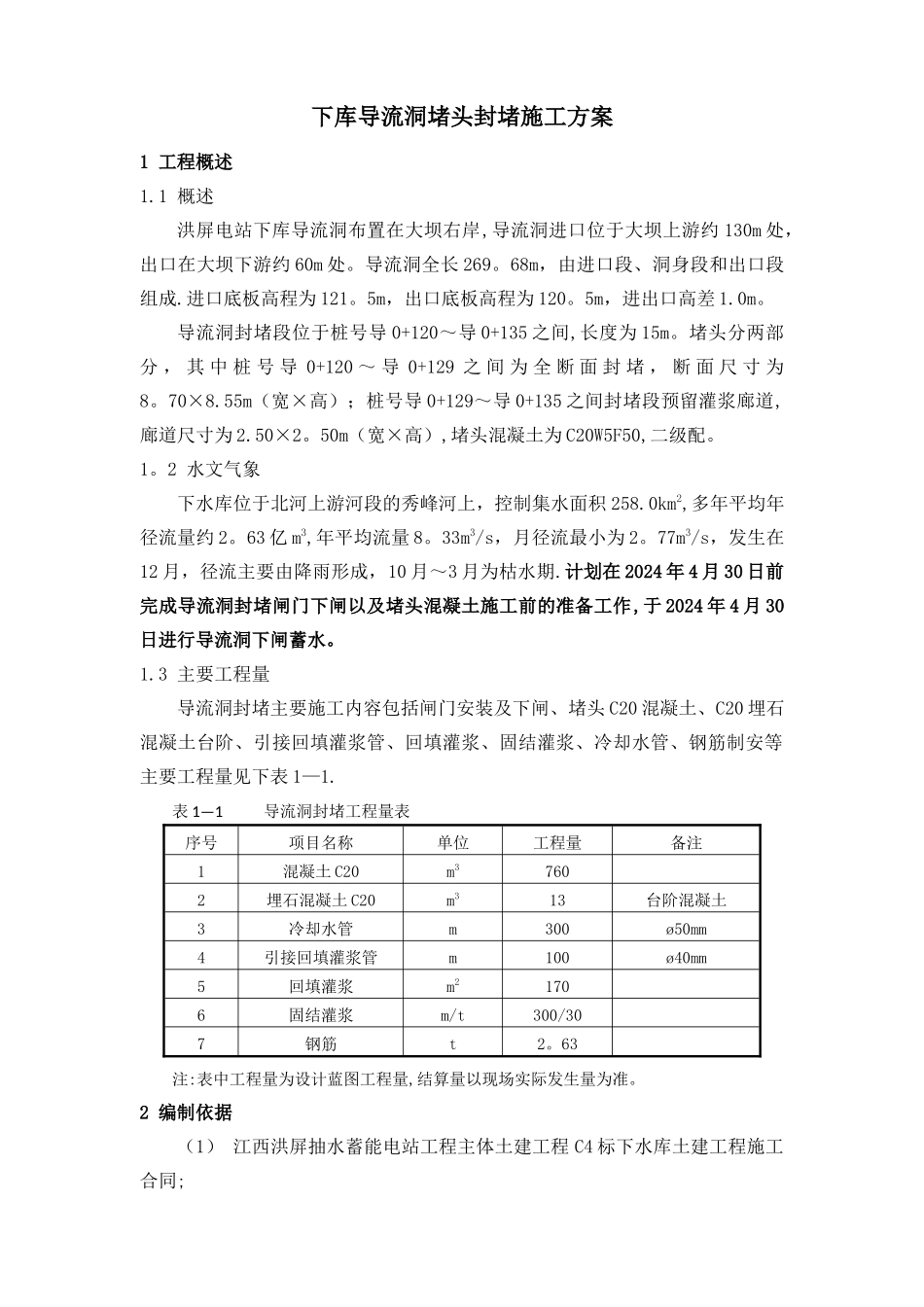

下库导流洞堵头封堵施工方案1 工程概述1.1 概述洪屏电站下库导流洞布置在大坝右岸,导流洞进口位于大坝上游约 130m 处，出口在大坝下游约 60m 处。导流洞全长 269。68m，由进口段、洞身段和出口段组成.进口底板高程为 121。5m，出口底板高程为 120。5m，进出口高差 1.0m。导流洞封堵段位于桩号导 0+120～导 0+135 之间,长度为 15m。堵头分两部分 ， 其 中 桩 号 导 0+120 ～ 导 0+129 之 间 为 全 断 面 封 堵 ， 断 面 尺 寸 为8。70×8.55m（宽×高）；桩号导 0+129～导 0+135 之间封堵段预留灌浆廊道,廊道尺寸为 2.50×2。50m（宽×高）,堵头混凝土为 C20W5F50,二级配。1。2 水文气象下水库位于北河上游河段的秀峰河上，控制集水面积 258.0km2,多年平均年径流量约 2。63 亿 m3,年平均流量 8。33m3/s，月径流最小为 2。77m3/s，发生在12 月，径流主要由降雨形成，10 月～3 月为枯水期.计划在 2024 年 4 月 30 日前完成导流洞封堵闸门下闸以及堵头混凝土施工前的准备工作,于 2024 年 4 月 30日进行导流洞下闸蓄水。1.3 主要工程量导流洞封堵主要施工内容包括闸门安装及下闸、堵头 C20 混凝土、C20 埋石混凝土台阶、引接回填灌浆管、回填灌浆、固结灌浆、冷却水管、钢筋制安等主要工程量见下表 1—1.表 1—1 导流洞封堵工程量表序号项目名称单位工程量备注1混凝土 C20m37602埋石混凝土 C20m313台阶混凝土3冷却水管m300ø50mm4引接回填灌浆管m100ø40mm5回填灌浆m21706固结灌浆m/t300/307钢筋t2。63注:表中工程量为设计蓝图工程量,结算量以现场实际发生量为准。2 编制依据（1） 江西洪屏抽水蓄能电站工程主体土建工程 C4 标下水库土建工程施工合同;（2) 《下水库导流隧洞堵头结构、灌浆布置图(1/2)》H76J-8D4-23、《下水库导流隧洞堵头冷却水管、灌浆廊道钢筋布置图 2/2》 H76J-8D4—24、导流洞封堵闸门布置图、导流洞封堵闸门门槽布置图；(3） 江西洪屏抽水蓄能电站工程主体工程主体土建工程下水库土建工程招标文件；（4) 《水工混凝土施工法律规范》DL/T5144—2001；（5） 《水工建筑物水泥灌浆施工技术法律规范》DL/T5148—2024；(6） 《水工混凝土钢筋施工法律规范》DL/T5169—2024；（7） 《水电水利工程模板施工法律规范》DL/T 5110—2024；（8） 工程建设强制性条文（电力工程部分）2024 版.3 施工布置3.1 施工道路布置导流洞下闸封堵后，在导流...
