小区挡土墙监测方案

小区挡土墙监测方案_第1页
1/13

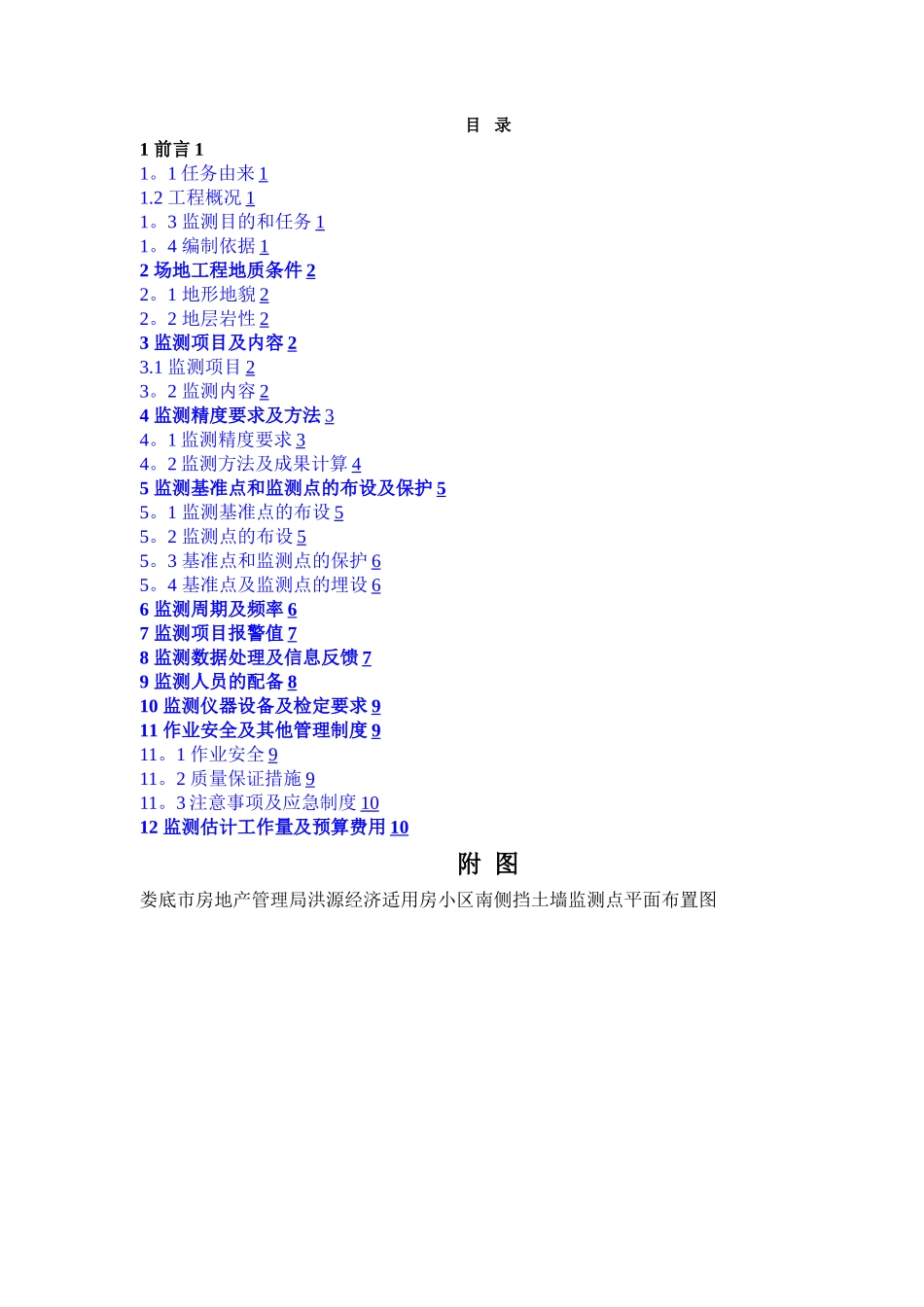

小区挡土墙监测方案_第2页
2/13

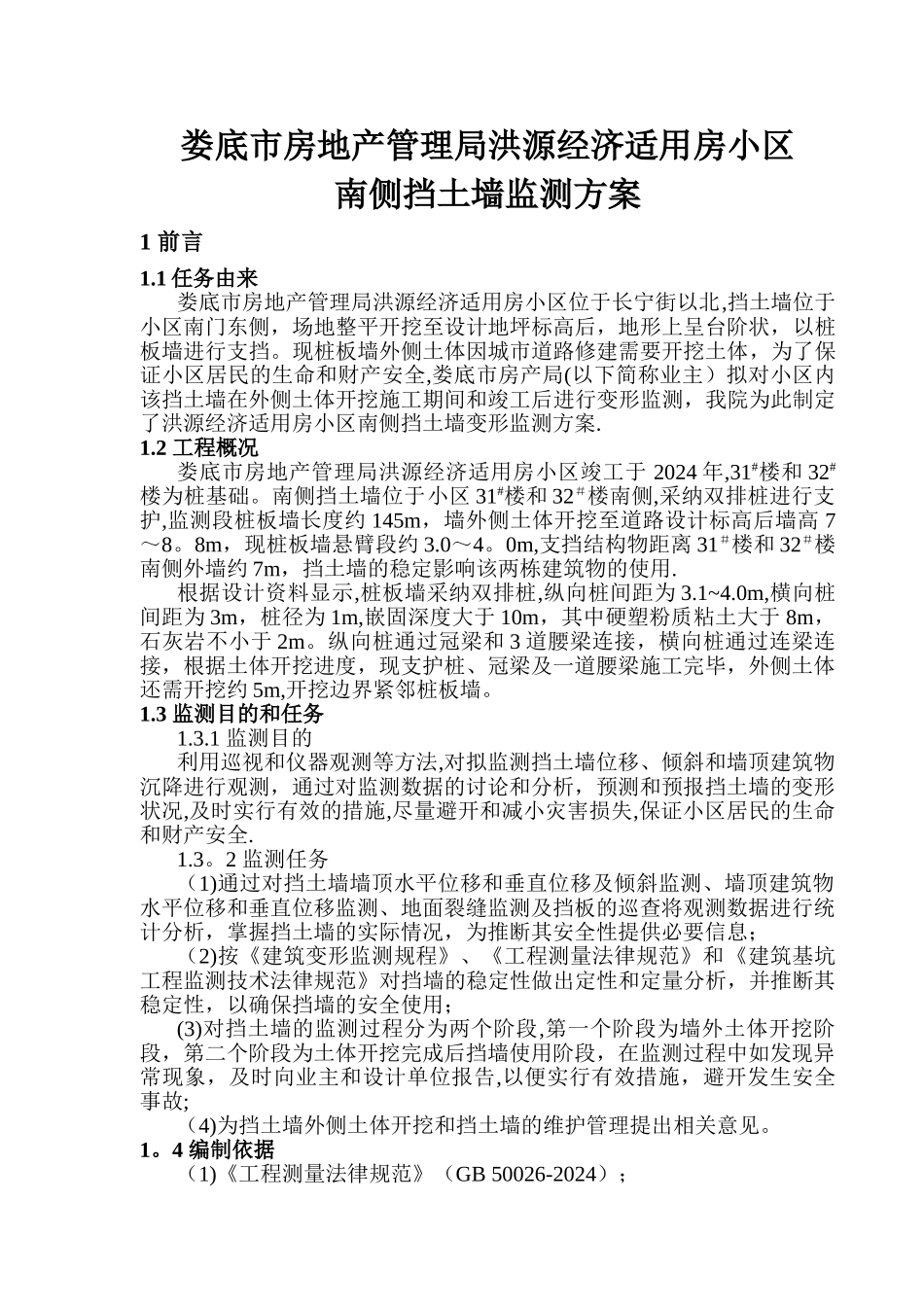

小区挡土墙监测方案_第3页
3/13
娄底市房地产管理局洪源经济适用房小区南侧挡土墙监测方案编 写:审 核:审 定::湖南省工程勘察院二 0 一五年六月目 录1 前言 11。1 任务由来 1 1.2 工程概况 1 1。3 监测目的和任务 1 1。4 编制依据 1 2 场地工程地质条件 2 2。1 地形地貌 2 2。2 地层岩性 2 3 监测项目及内容 2 3.1 监测项目 2 3。2 监测内容 2 4 监测精度要求及方法 3 4。1 监测精度要求 3 4。2 监测方法及成果计算 4 5 监测基准点和监测点的布设及保护 5 5。1 监测基准点的布设 5 5。2 监测点的布设 5 5。3 基准点和监测点的保护 6 5。4 基准点及监测点的埋设 6 6 监测周期及频率 6 7 监测项目报警值 7 8 监测数据处理及信息反馈 7 9 监测人员的配备 8 10 监测仪器设备及检定要求 9 11 作业安全及其他管理制度 9 11。1 作业安全 9 11。2 质量保证措施 9 11。3 注意事项及应急制度 10 12 监测估计工作量及预算费用 10 附 图娄底市房地产管理局洪源经济适用房小区南侧挡土墙监测点平面布置图娄底市房地产管理局洪源经济适用房小区南侧挡土墙监测方案1 前言1.1 任务由来娄底市房地产管理局洪源经济适用房小区位于长宁街以北,挡土墙位于小区南门东侧,场地整平开挖至设计地坪标高后,地形上呈台阶状,以桩板墙进行支挡。现桩板墙外侧土体因城市道路修建需要开挖土体,为了保证小区居民的生命和财产安全,娄底市房产局(以下简称业主)拟对小区内该挡土墙在外侧土体开挖施工期间和竣工后进行变形监测,我院为此制定了洪源经济适用房小区南侧挡土墙变形监测方案.1.2 工程概况娄底市房地产管理局洪源经济适用房小区竣工于 2024 年,31#楼和 32#楼为桩基础。南侧挡土墙位于小区 31#楼和 32#楼南侧,采纳双排桩进行支护,监测段桩板墙长度约 145m,墙外侧土体开挖至道路设计标高后墙高 7~8。8m,现桩板墙悬臂段约 3.0~4。0m,支挡结构物距离 31#楼和 32#楼南侧外墙约 7m,挡土墙的稳定影响该两栋建筑物的使用.根据设计资料显示,桩板墙采纳双排桩,纵向桩间距为 3.1~4.0m,横向桩间距为 3m,桩径为 1m,嵌固深度大于 10m,其中硬塑粉质粘土大于 8m,石灰岩不小于 2m。纵向桩通过冠梁和 3 道腰梁连接,横向桩通过连梁连接,根据土体开挖进度,现支护桩、冠梁及一道腰梁施工完毕,外侧土体还需开挖约 5m,开挖边界紧邻桩板墙。1.3 监测目的和任务1.3.1 监测目的利用巡...
