小区电力外网施工方案

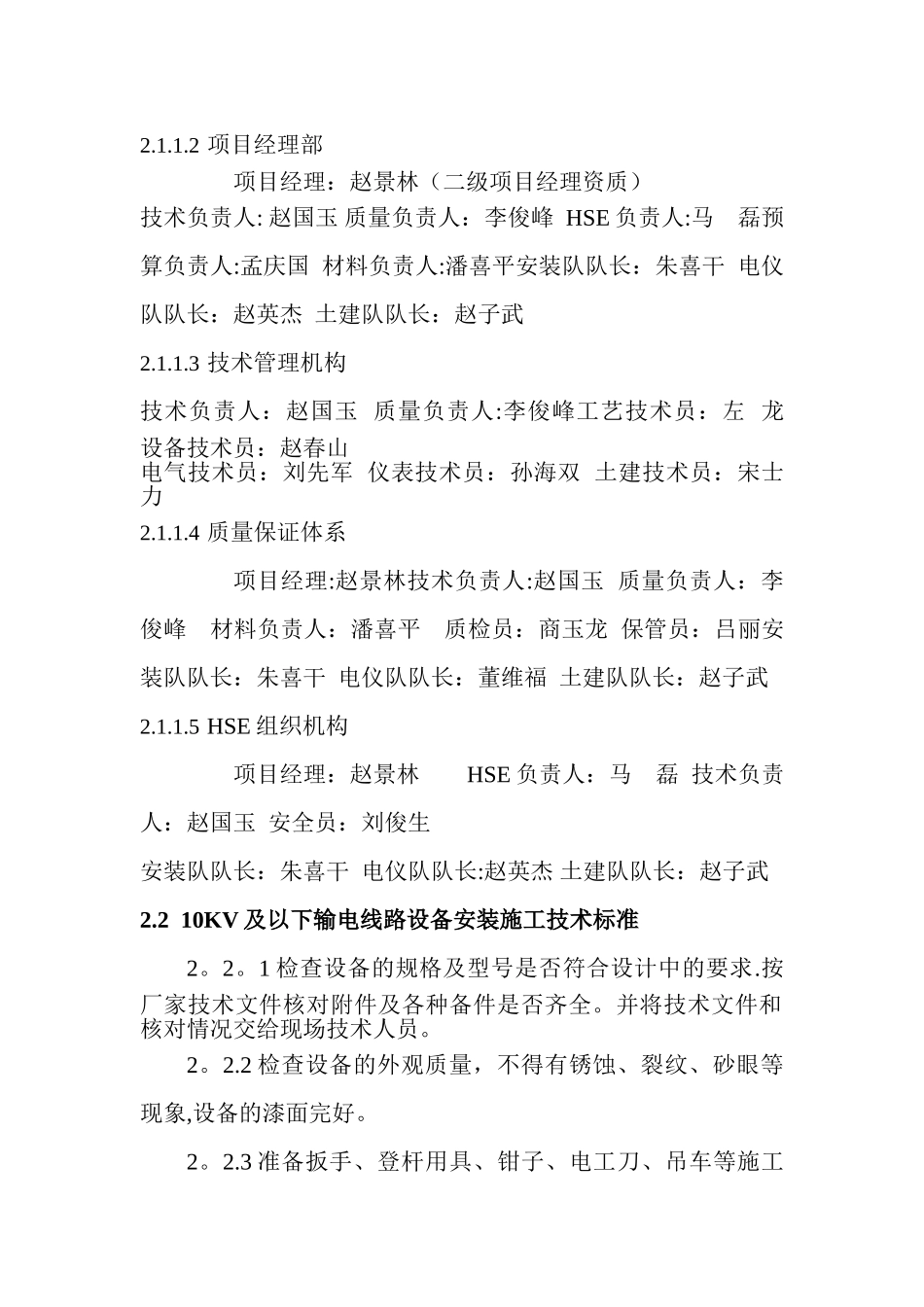

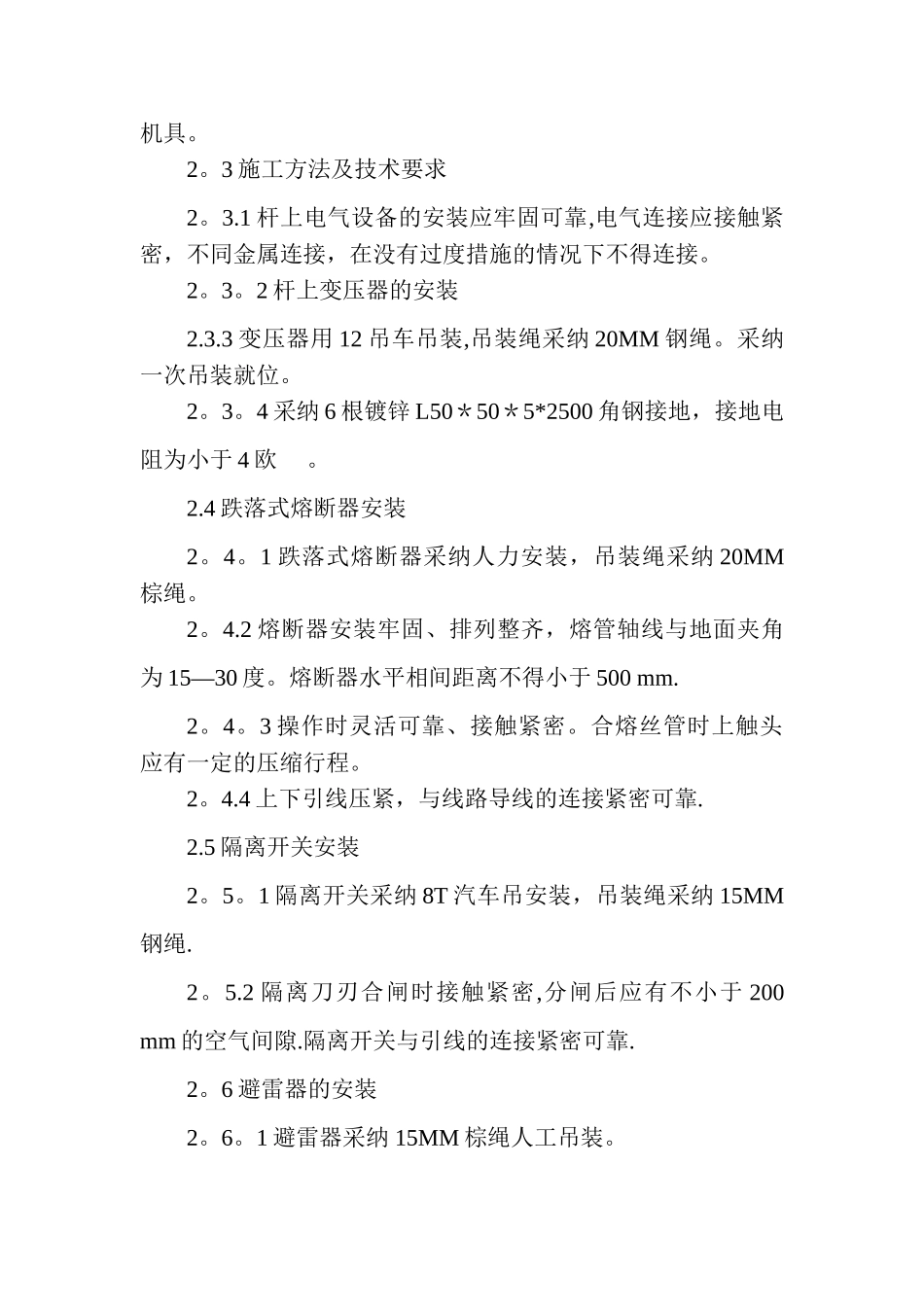

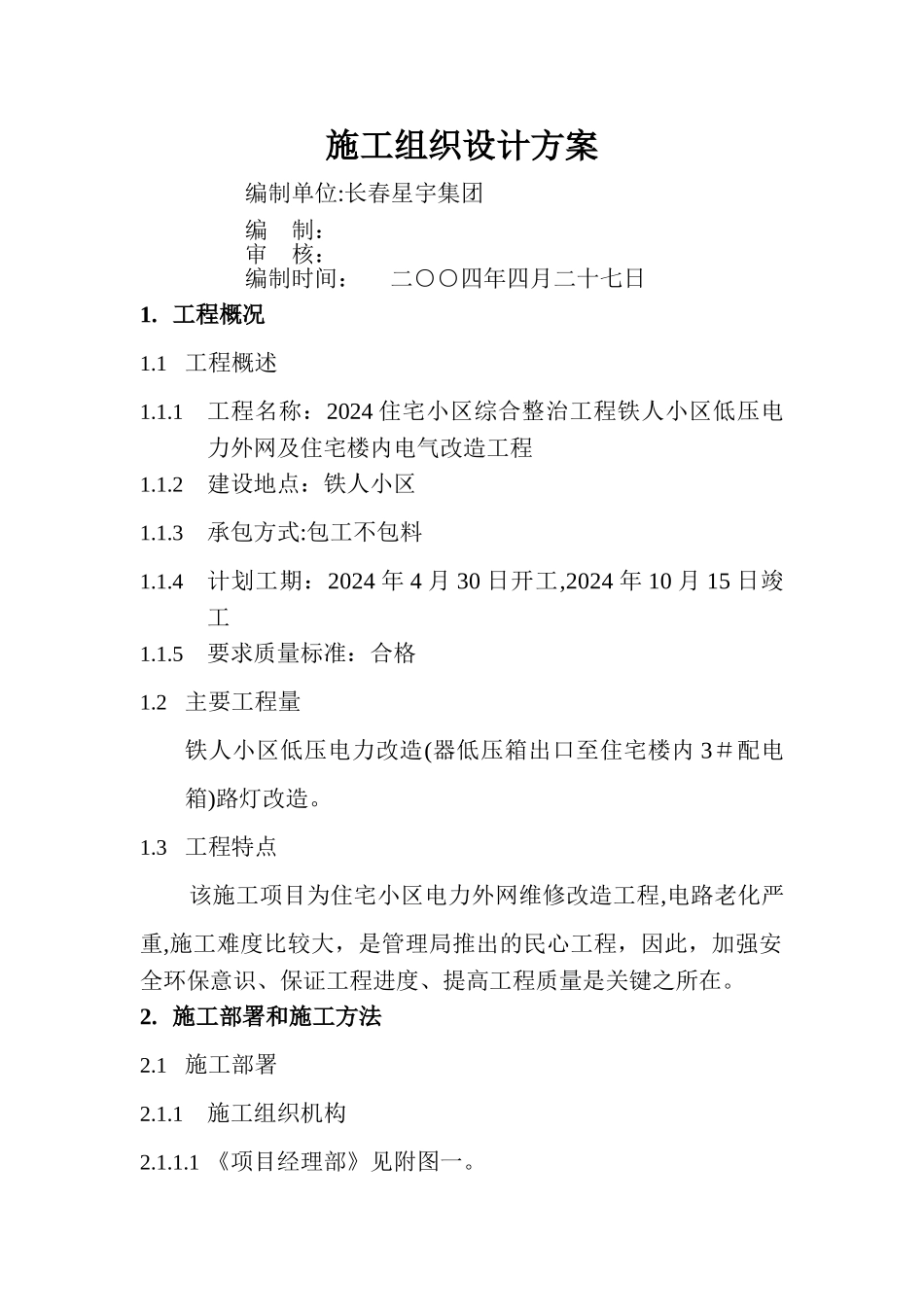

施工组织设计方案编制单位:长春星宇集团编 制： 审 核： 编制时间： 二○○四年四月二十七日1. 工程概况1.1 工程概述1.1.1工程名称：2024 住宅小区综合整治工程铁人小区低压电力外网及住宅楼内电气改造工程1.1.2建设地点：铁人小区1.1.3承包方式:包工不包料1.1.4计划工期：2024 年 4 月 30 日开工,2024 年 10 月 15 日竣工1.1.5要求质量标准：合格1.2 主要工程量铁人小区低压电力改造(器低压箱出口至住宅楼内 3＃配电箱)路灯改造。1.3 工程特点该施工项目为住宅小区电力外网维修改造工程,电路老化严重,施工难度比较大，是管理局推出的民心工程，因此，加强安全环保意识、保证工程进度、提高工程质量是关键之所在。2. 施工部署和施工方法2.1 施工部署2.1.1施工组织机构2.1.1.1 《项目经理部》见附图一。2.1.1.2 项目经理部项目经理：赵景林（二级项目经理资质）技术负责人: 赵国玉 质量负责人：李俊峰 HSE 负责人:马 磊预算负责人:孟庆国 材料负责人:潘喜平安装队队长：朱喜干 电仪队队长：赵英杰 土建队队长：赵子武2.1.1.3 技术管理机构技术负责人：赵国玉 质量负责人:李俊峰工艺技术员：左 龙 设备技术员：赵春山电气技术员：刘先军 仪表技术员：孙海双 土建技术员：宋士力2.1.1.4 质量保证体系项目经理:赵景林技术负责人:赵国玉 质量负责人：李俊峰 材料负责人：潘喜平 质检员：商玉龙 保管员：吕丽安装队队长：朱喜干 电仪队队长：董维福 土建队队长：赵子武2.1.1.5 HSE 组织机构项目经理：赵景林 HSE 负责人：马 磊 技术负责人：赵国玉 安全员：刘俊生 安装队队长：朱喜干 电仪队队长:赵英杰 土建队队长：赵子武2.2 10KV 及以下输电线路设备安装施工技术标准2。2。1 检查设备的规格及型号是否符合设计中的要求.按厂家技术文件核对附件及各种备件是否齐全。并将技术文件和核对情况交给现场技术人员。2。2.2 检查设备的外观质量，不得有锈蚀、裂纹、砂眼等现象,设备的漆面完好。2。2.3 准备扳手、登杆用具、钳子、电工刀、吊车等施工机具。2。3 施工方法及技术要求2。3.1 杆上电气设备的安装应牢固可靠,电气连接应接触紧密，不同金属连接，在没有过度措施的情况下不得连接。2。3。2 杆上变压器的安装2.3.3 变压器用 12 吊车吊装,吊装绳采纳 20MM 钢绳。采纳一次吊装就位。2。3。4 采纳 6 根镀锌 L50＊50＊5*2500 角钢接地，接地电阻为小于 4 欧 。2.4 跌落式熔...
