小型冷库设计方案

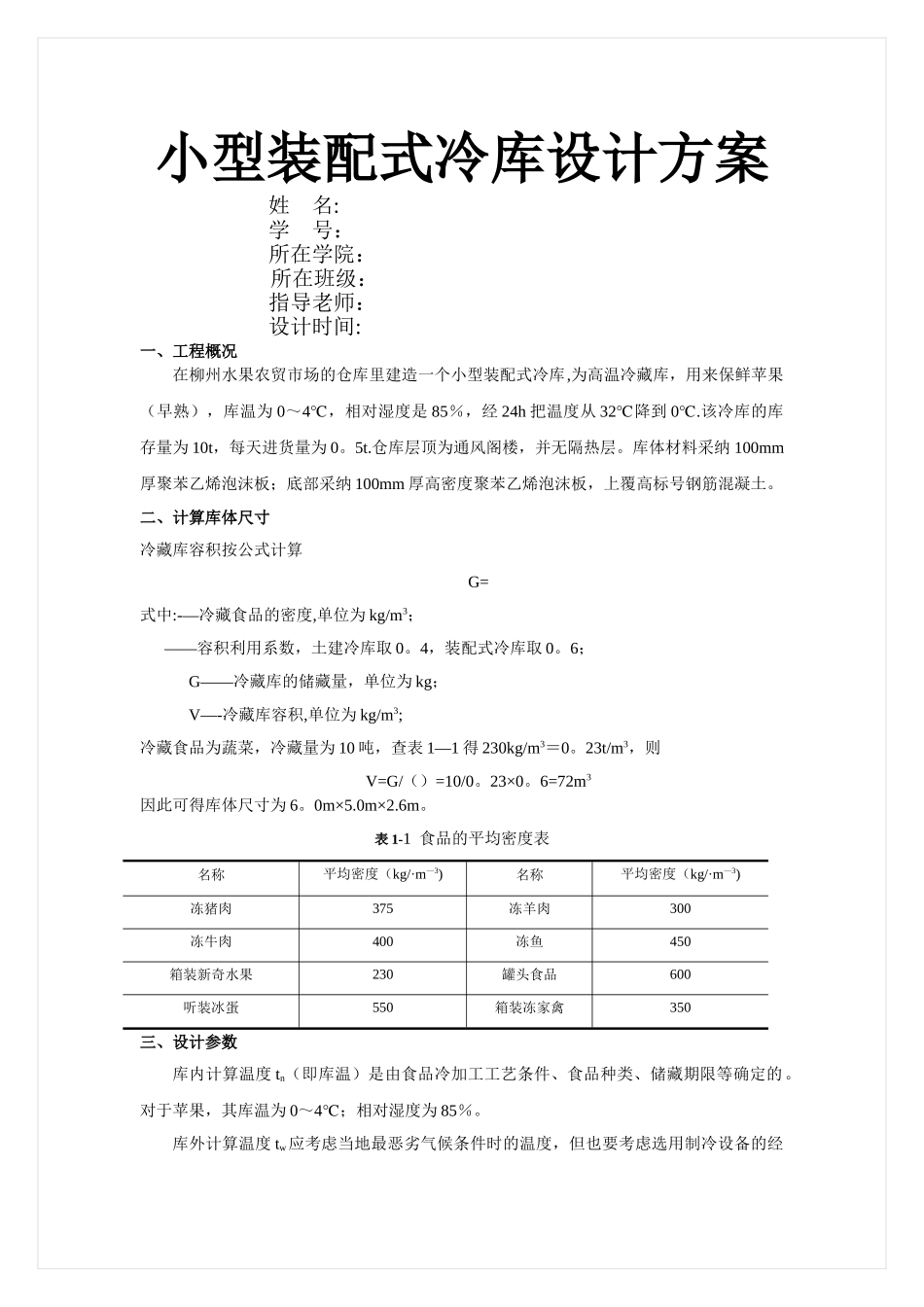

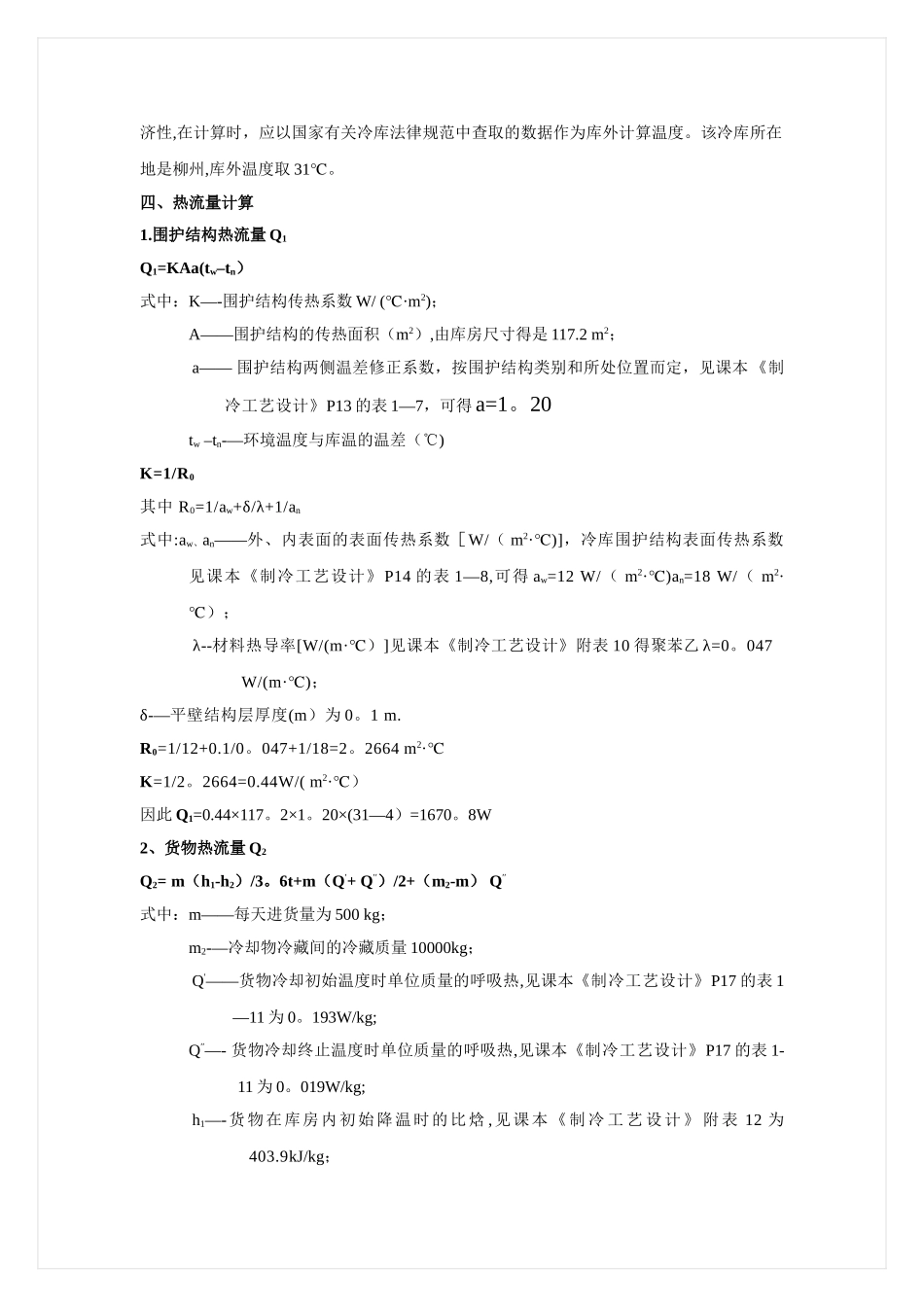

小型装配式冷库设计方案姓 名: 学 号：所在学院：所在班级：指导老师：设计时间:一、工程概况在柳州水果农贸市场的仓库里建造一个小型装配式冷库,为高温冷藏库，用来保鲜苹果（早熟），库温为 0～4℃，相对湿度是 85％，经 24h 把温度从 32℃降到 0℃.该冷库的库存量为 10t，每天进货量为 0。5t.仓库层顶为通风阁楼，并无隔热层。库体材料采纳 100mm厚聚苯乙烯泡沫板；底部采纳 100mm 厚高密度聚苯乙烯泡沫板，上覆高标号钢筋混凝土。二、计算库体尺寸冷藏库容积按公式计算G=式中:-—冷藏食品的密度,单位为 kg/m3；——容积利用系数，土建冷库取 0。4，装配式冷库取 0。6；G——冷藏库的储藏量，单位为 kg；V—-冷藏库容积,单位为 kg/m3;冷藏食品为蔬菜，冷藏量为 10 吨，查表 1—1 得 230kg/m3＝0。23t/m3，则V=G/（）=10/0。23×0。6=72m3因此可得库体尺寸为 6。0m×5.0m×2.6m。表 1-1 食品的平均密度表名称平均密度（kg/·m—3)名称平均密度（kg/·m—3)冻猪肉375冻羊肉300冻牛肉400冻鱼450箱装新奇水果230罐头食品600听装冰蛋550箱装冻家禽350三、设计参数库内计算温度 tn（即库温）是由食品冷加工工艺条件、食品种类、储藏期限等确定的。对于苹果，其库温为 0～4℃；相对湿度为 85％。库外计算温度 tw应考虑当地最恶劣气候条件时的温度，但也要考虑选用制冷设备的经济性,在计算时，应以国家有关冷库法律规范中查取的数据作为库外计算温度。该冷库所在地是柳州,库外温度取 31℃。四、热流量计算1.围护结构热流量 Q1Q1=KAa(tw–tn）式中：K—-围护结构传热系数 W/ (℃·m2)；A——围护结构的传热面积（m2）,由库房尺寸得是 117.2 m2；a—— 围护结构两侧温差修正系数，按围护结构类别和所处位置而定，见课本 《制冷工艺设计》P13 的表 1—7，可得 a=1。20tw –tn-—环境温度与库温的温差（℃)K=1/R0其中 R0=1/aw+δ/λ+1/an式中:aw、an——外、内表面的表面传热系数［W/（ m2·℃)]，冷库围护结构表面传热系数见课本《制冷工艺设计》P14 的表 1—8,可得 aw=12 W/（ m2·℃)an=18 W/（ m2·℃）；λ--材料热导率[W/(m·℃）]见课本《制冷工艺设计》附表 10 得聚苯乙 λ=0。047 W/(m·℃)；δ-—平壁结构层厚度(m）为 0。1 m.R0=1/12+0.1/0。047+1/18=2。2664 m2·℃K=1/2。2664=0.44W/( m2·℃）因此 Q1=0.44×117。2×1。20×(31—4）=1670。8W2、货物热流量 Q2Q2= m（h1-h2）...
