尾矿库尾矿输送管线施工方案

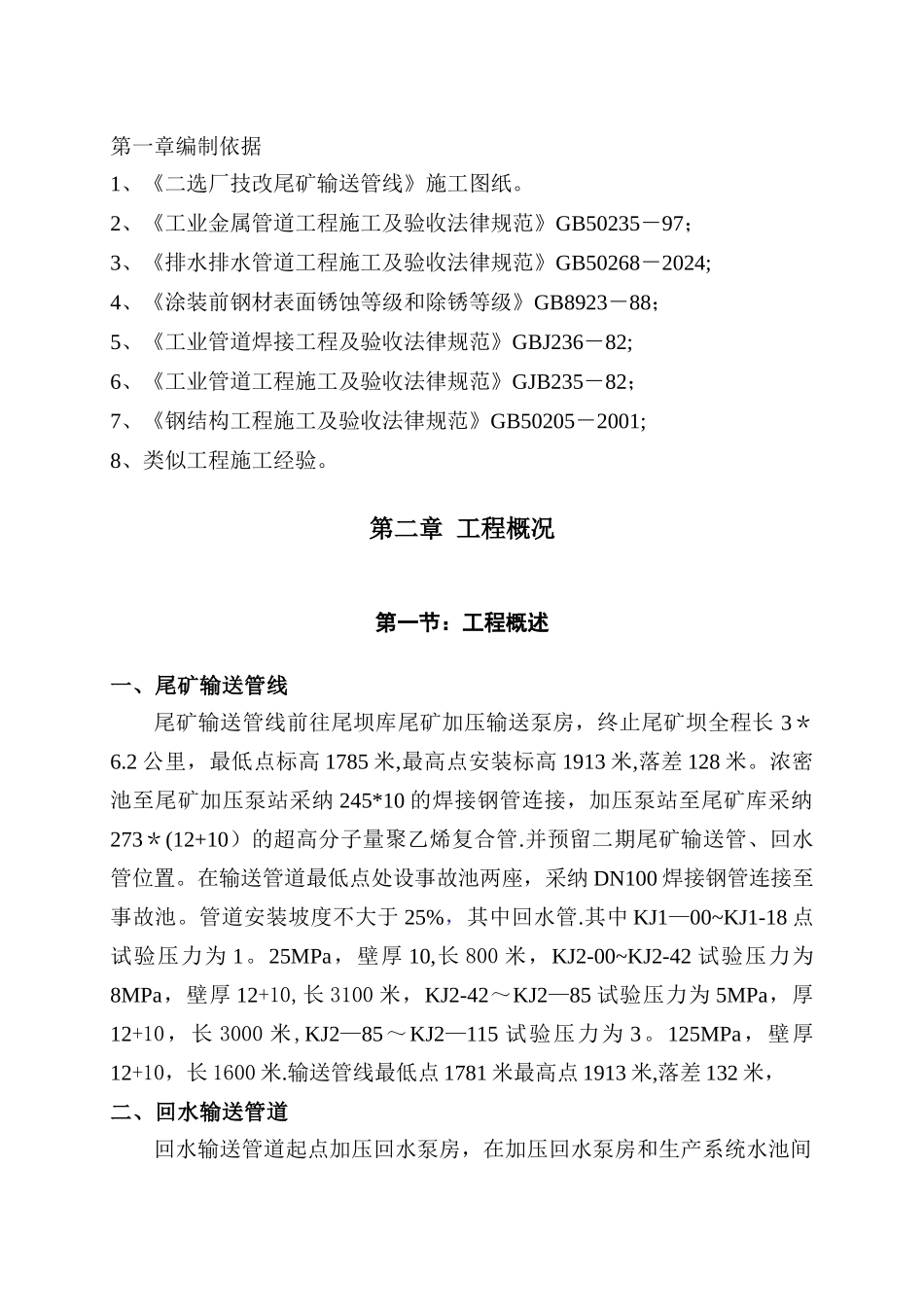

第一章编制依据1、《二选厂技改尾矿输送管线》施工图纸。2、《工业金属管道工程施工及验收法律规范》GB50235－97；3、《排水排水管道工程施工及验收法律规范》GB50268－2024;4、《涂装前钢材表面锈蚀等级和除锈等级》GB8923－88；5、《工业管道焊接工程及验收法律规范》GBJ236－82;6、《工业管道工程施工及验收法律规范》GJB235－82；7、《钢结构工程施工及验收法律规范》GB50205－2001;8、类似工程施工经验。第二章 工程概况第一节：工程概述一、尾矿输送管线尾矿输送管线前往尾坝库尾矿加压输送泵房，终止尾矿坝全程长 3＊6.2 公里，最低点标高 1785 米,最高点安装标高 1913 米,落差 128 米。浓密池至尾矿加压泵站采纳 245*10 的焊接钢管连接，加压泵站至尾矿库采纳273＊(12+10）的超高分子量聚乙烯复合管.并预留二期尾矿输送管、回水管位置。在输送管道最低点处设事故池两座，采纳 DN100 焊接钢管连接至事故池。管道安装坡度不大于 25%，其中回水管.其中 KJ1—00~KJ1-18 点试验压力为 1。25MPa，壁厚 10,长 800 米，KJ2-00~KJ2-42 试验压力为8MPa，壁厚 12+10,长 3100 米，KJ2-42～KJ2—85 试验压力为 5MPa，厚12+10，长 3000 米,KJ2—85～KJ2—115 试验压力为 3。125MPa，壁厚12+10，长 1600 米.输送管线最低点 1781 米最高点 1913 米,落差 132 米，二、回水输送管道回水输送管道起点加压回水泵房，在加压回水泵房和生产系统水池间采纳 D273＊7 的焊接钢管，全程约长 7000 米。以图纸中所示 KJ1—00～KJ1-18 点试验压力为 1.25MPa,长 800 米，KJ2-00～KJ2—42 试验压力为8MPa，长 3100 米，KJ2—42～KJ2-85 试验压力为 5MPa,长 3000 米，KJ2-85~KJ2—115 试验压力为 3。125MPa，长 1600 米。三、管道基础及钢筋砼、钢支架输送管道敷设为混泥土支墩及钢支架施工.支墩形式为四种，分别为镇墩 、 支 墩 1 和 支 墩 2 。 支 墩 主 体 均 采 纳 C30 砼 ， 配 筋 采纳￠8、￠12、￠14、￠18HPB300 级和 HPB400 级钢筋。镇墩截面尺寸1500*1500mm ，高度 1603mm ；支墩 1 截面尺寸 1500*1500mm ，高度1563。5～1663.5 ｍｍ,顶宽 1400mm，柱截面 400*400mm,埋深正负零以下≥500~600 ｍｍ,;支墩 2 截面尺寸 1700＊1700mm，高度 2773。5mm，柱截面 400*400mm，顶宽 1400mm。途中设钢支架 70 架,桁架三处，桁架采纳型钢制作基础设预埋板,尾矿输送...
