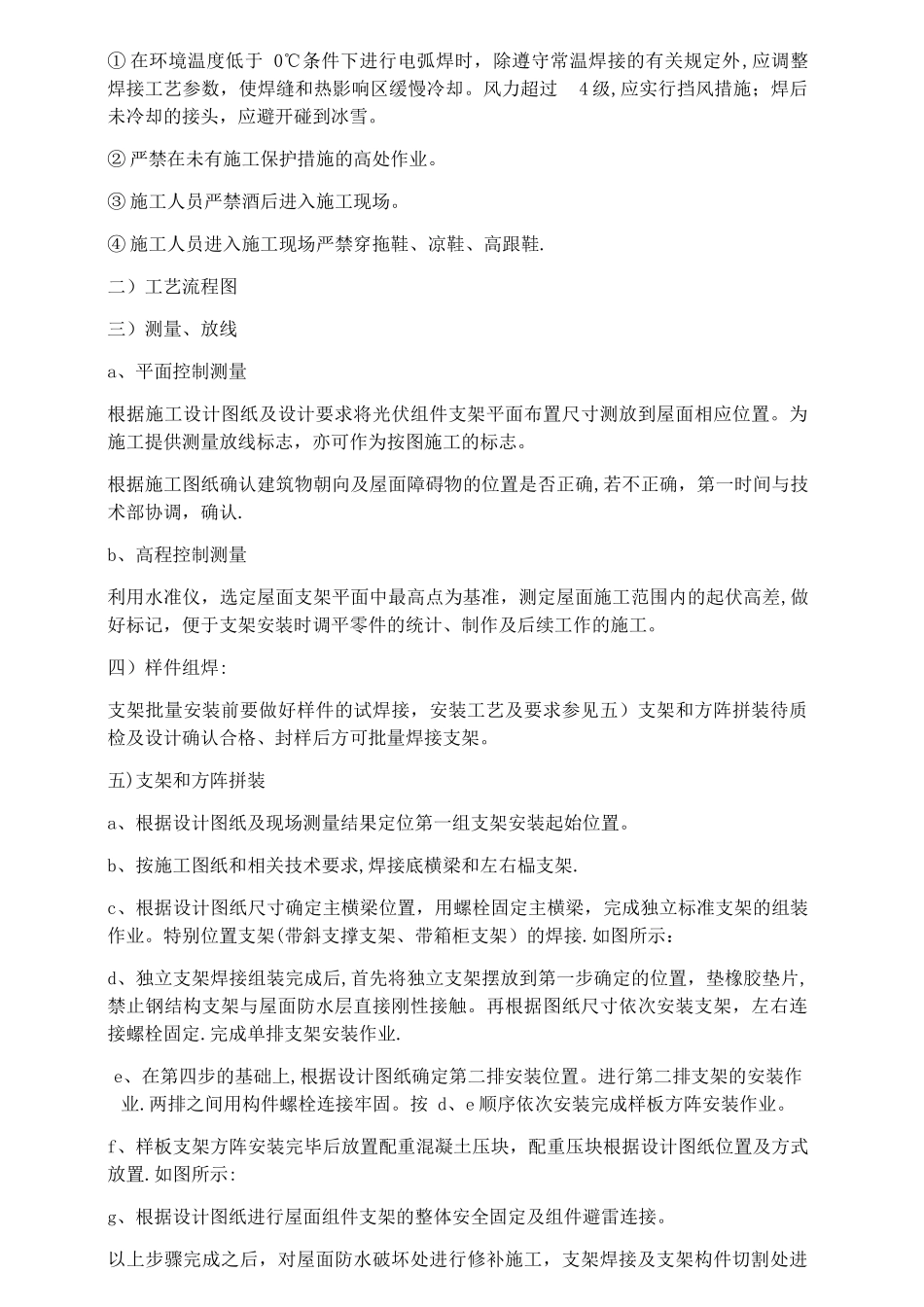

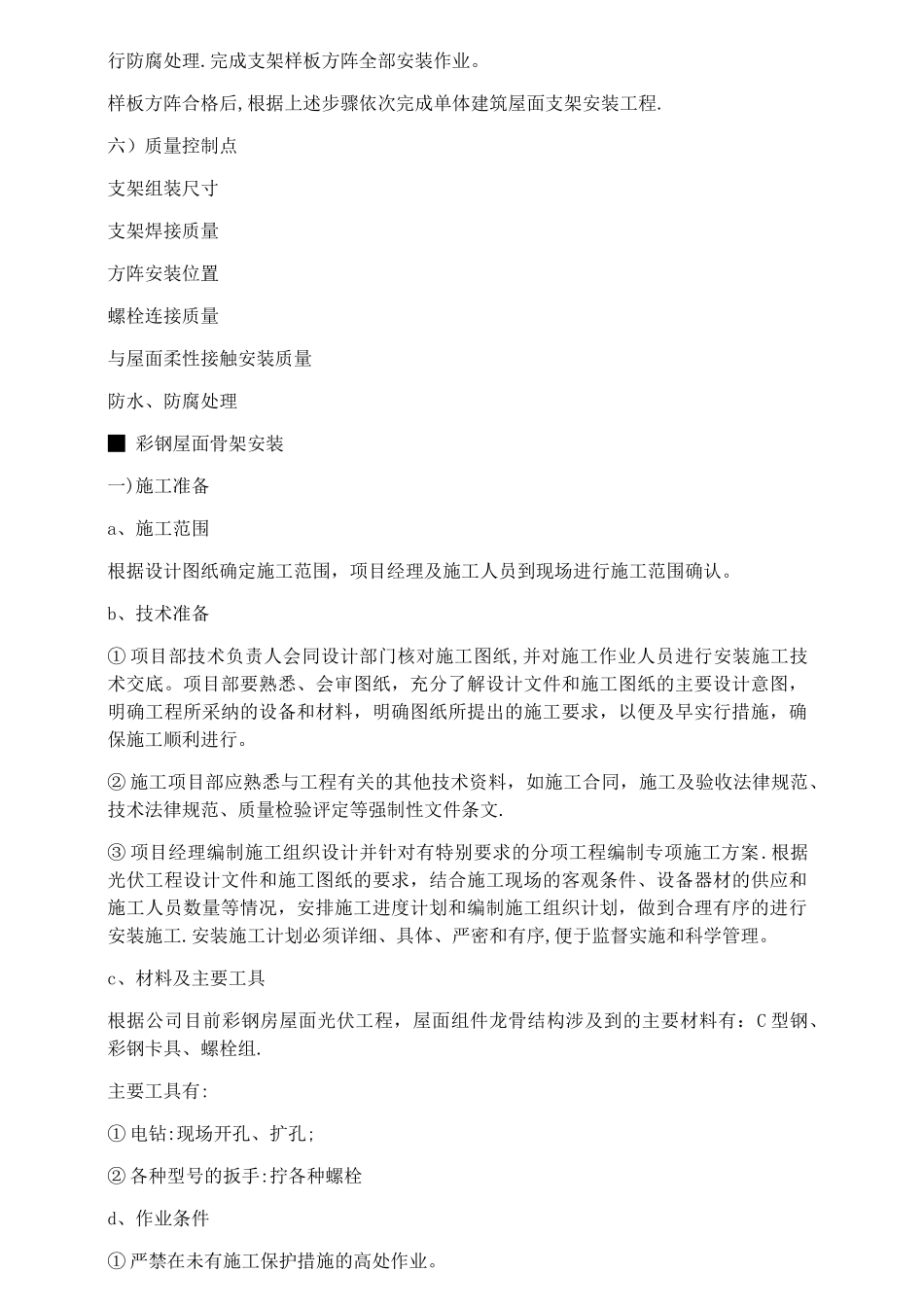

屋面光伏电站安装工程施工工艺（指导书）一、施工质量要求见附录 A二、编制依据《工程测量法律规范》GB50026-2024三、安装工程工艺组件支架安装 █ 混凝土屋面组件支架一）施工准备a、施工范围根据设计图纸确定施工范围,项目经理及施工人员到现场进行施工范围确认。b、技术准备① 项目部技术负责人会同设计部门核对施工图纸，并对施工作业人员进行安装施工技术交底.项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采纳的设备和材料，明确图纸所提出的施工要求，以便及早实行措施，确保施工顺利进行。② 施工项目部应熟悉与工程有关的其他技术资料,如施工合同,施工及验收法律规范、技术法律规范、质量检验评定等强制性文件条文。③ 项目经理编制施工组织设计并针对有特别要求的分项工程编制专项施工方案。根据光伏工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数量等情况，安排施工进度计划和编制施工组织划，做到合理有序的进行安装施工.安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。c、材料及主要工具根据公司目前混凝土屋面施工的光伏工程,支架结构涉及到的主要材料有:角钢支架，连接型材,C 型钢横梁、配套螺栓组、混凝土压块及相关附件等。根据光伏工程施工特点总结支架安装主要工具如下:① 切割机.用于：角钢、槽钢、圆钢、钢管、C 型钢等现场下料切割；② 电钻。用于钢材现场开孔及机制钉配孔作业。③ 电焊机。用于现场光伏支架的焊接.④ 各种型号的扳手.用于各种螺栓、螺钉的安装作业。⑤ 测量放线工具。根据施工队伍情况自定，用于现场测量、排尺及自检等。d、作业条件① 在环境温度低于 0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外,应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。风力超过 4 级,应实行挡风措施；焊后未冷却的接头，应避开碰到冰雪。② 严禁在未有施工保护措施的高处作业。③ 施工人员严禁酒后进入施工现场。④ 施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋.二）工艺流程图三）测量、放线a、平面控制测量根据施工设计图纸及设计要求将光伏组件支架平面布置尺寸测放到屋面相应位置。为施工提供测量放线标志，亦可作为按图施工的标志。根据施工图纸确认建筑物朝向及屋面障碍物的位置是否正确,若不正确，第一时间与技术部协调，确认.b、高程控制测量利用水准仪，选定屋面支架平面中最高点为基准，测...
