屋面风机设备吊装专项施工方案

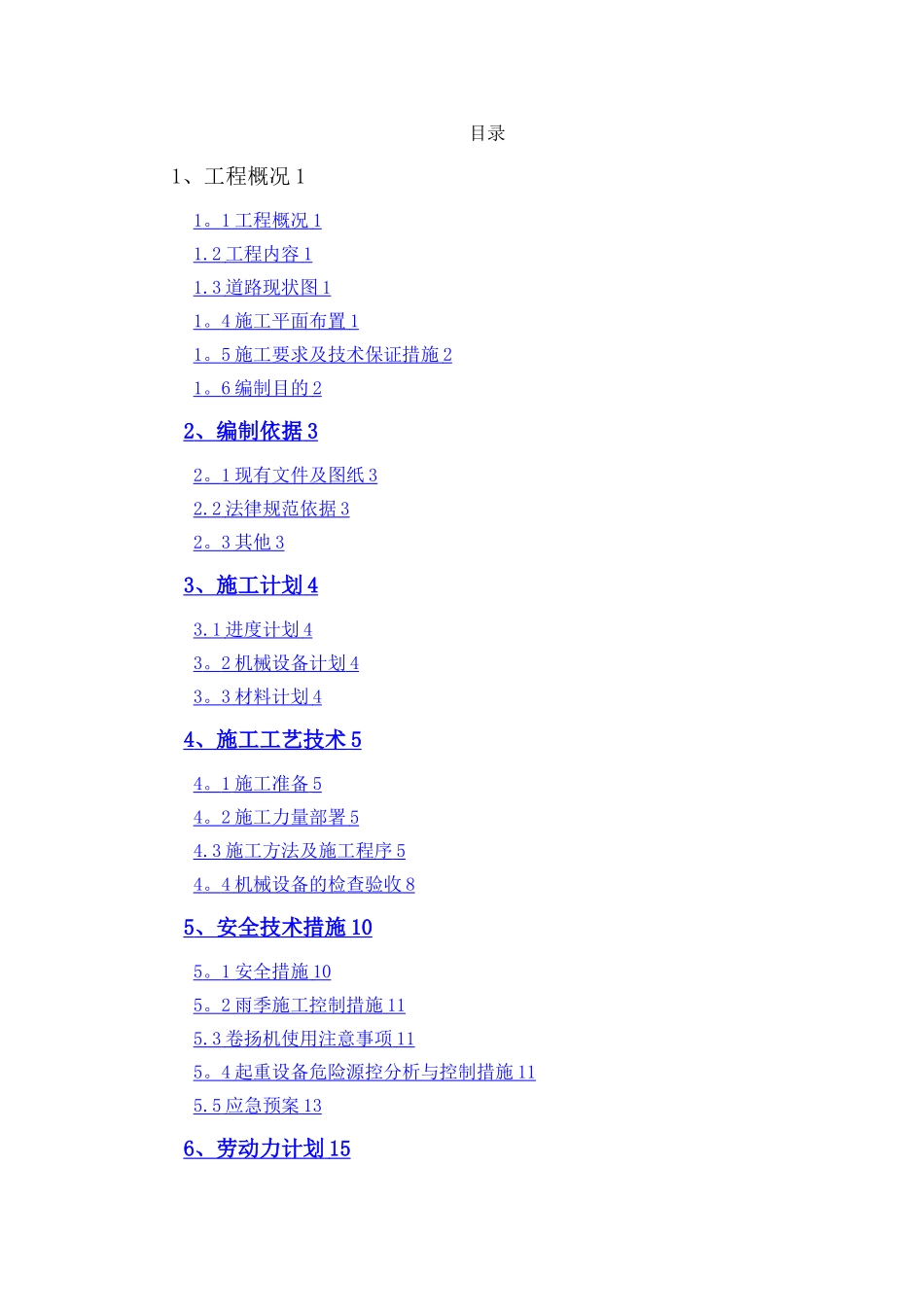

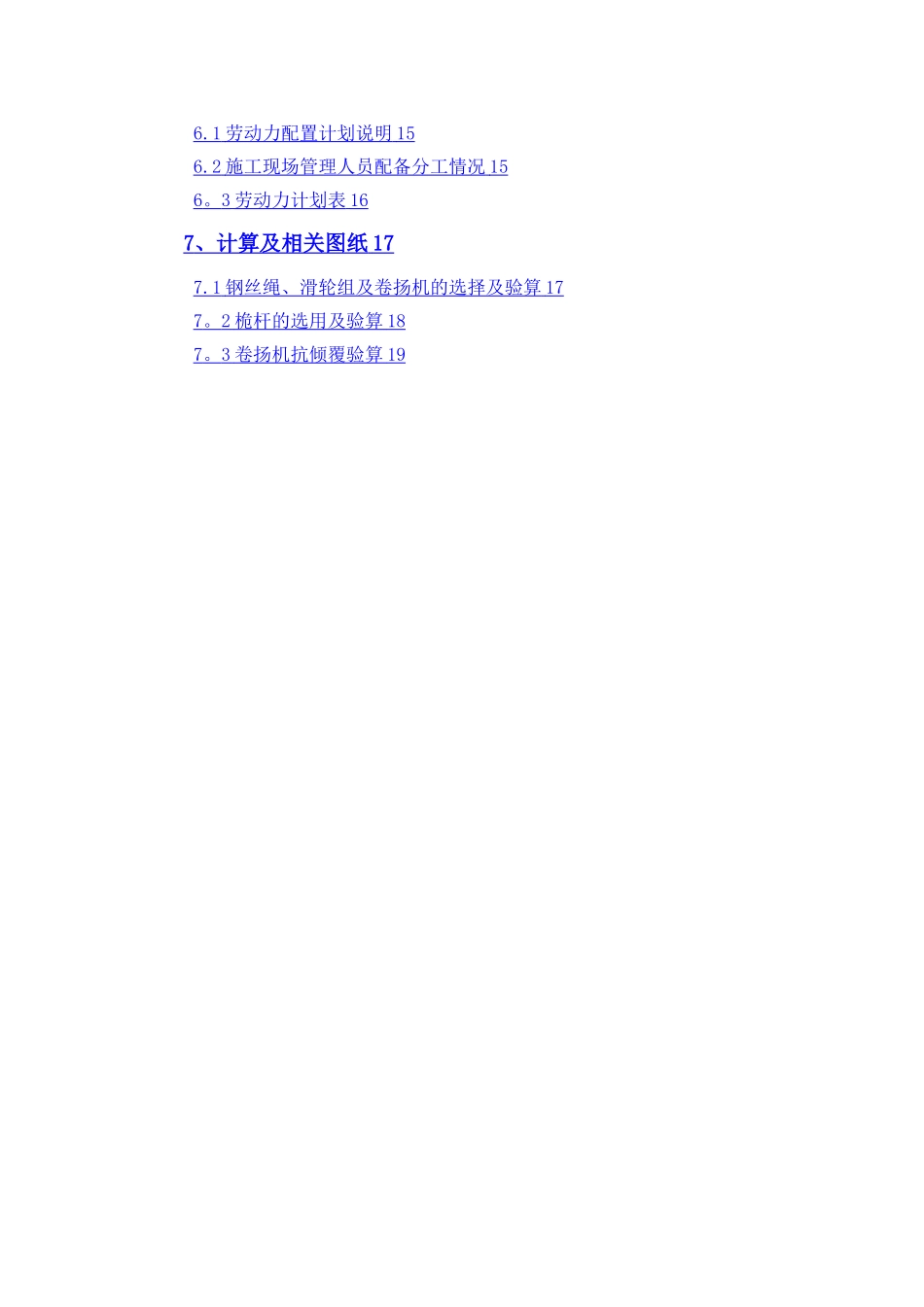

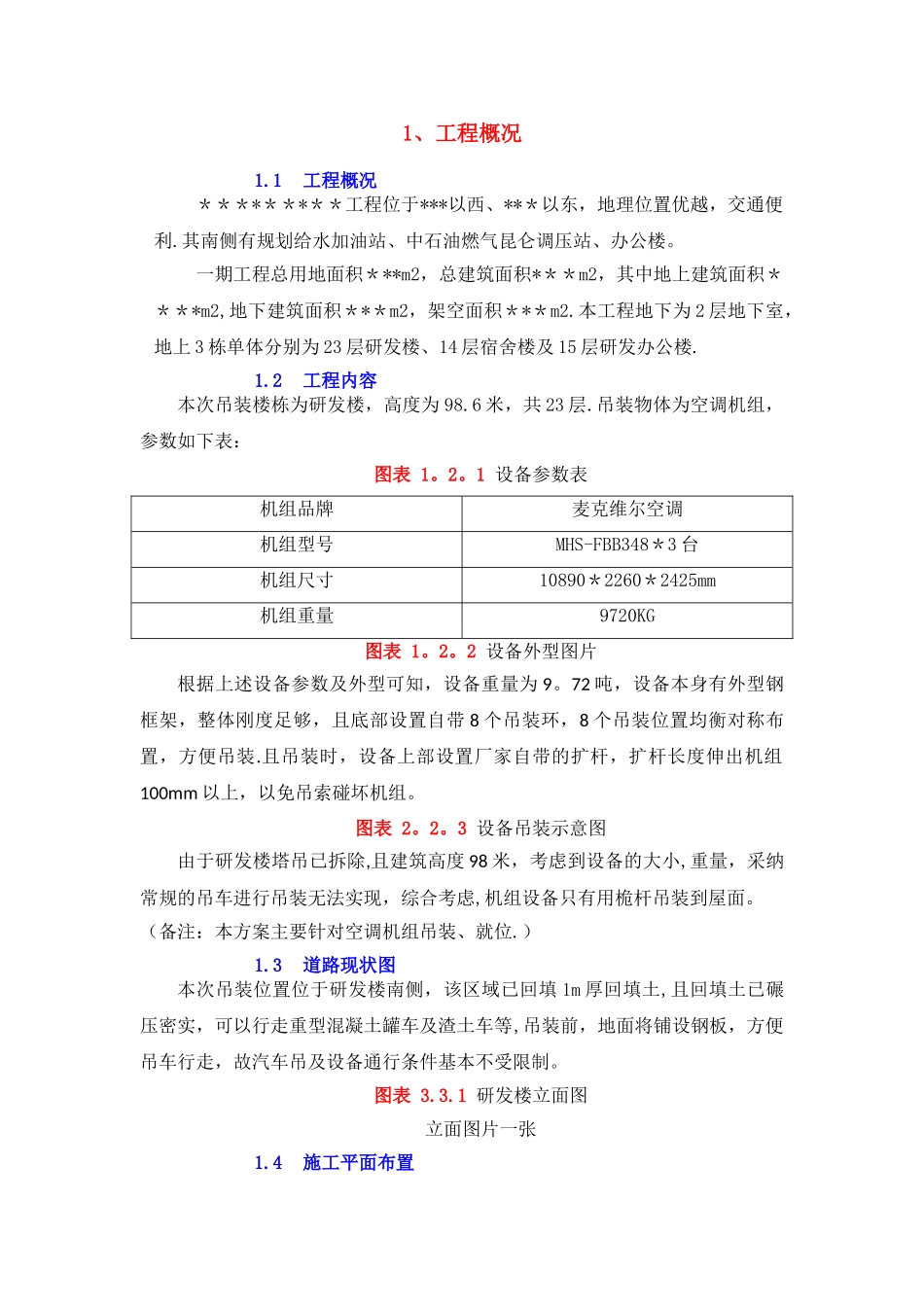

目录1、工程概况 11 。 1 工程概况 1 1.2 工程内容 1 1.3 道路现状图 1 1 。 4 施工平面布置 1 1 。 5 施工要求及技术保证措施 2 1 。 6 编制目的 2 2 、编制依据 3 2 。 1 现有文件及图纸 3 2.2 法律规范依据 3 2 。 3 其他 3 3 、施工计划 4 3.1 进度计划 4 3 。 2 机械设备计划 4 3 。 3 材料计划 4 4 、施工工艺技术 5 4 。 1 施工准备 5 4 。 2 施工力量部署 5 4.3 施工方法及施工程序 5 4 。 4 机械设备的检查验收 8 5 、安全技术措施 10 5 。 1 安全措施 10 5 。 2 雨季施工控制措施 11 5.3 卷扬机使用注意事项 11 5 。 4 起重设备危险源控分析与控制措施 11 5.5 应急预案 13 6 、劳动力计划 15 6.1 劳动力配置计划说明 15 6.2 施工现场管理人员配备分工情况 15 6 。 3 劳动力计划表 16 7 、计算及相关图纸 17 7.1 钢丝绳、滑轮组及卷扬机的选择及验算 17 7 。 2 桅杆的选用及验算 18 7 。 3 卷扬机抗倾覆验算 19 1、工程概况1.1工程概况＊＊＊*＊＊*＊＊工程位于***以西、**＊以东，地理位置优越，交通便利.其南侧有规划给水加油站、中石油燃气昆仑调压站、办公楼。一期工程总用地面积＊**m2，总建筑面积*＊＊m2，其中地上建筑面积＊＊＊*m2,地下建筑面积＊*＊m2，架空面积＊*＊m2.本工程地下为 2 层地下室，地上 3 栋单体分别为 23 层研发楼、14 层宿舍楼及 15 层研发办公楼.1.2工程内容本次吊装楼栋为研发楼，高度为 98.6 米，共 23 层.吊装物体为空调机组，参数如下表：图表 1。2。1 设备参数表机组品牌麦克维尔空调机组型号MHS-FBB348＊3 台机组尺寸10890＊2260＊2425mm机组重量9720KG图表 1。2。2 设备外型图片根据上述设备参数及外型可知，设备重量为 9。72 吨，设备本身有外型钢框架，整体刚度足够，且底部设置自带 8 个吊装环，8 个吊装位置均衡对称布置，方便吊装.且吊装时，设备上部设置厂家自带的扩杆，扩杆长度伸出机组100mm 以上，以免吊索碰坏机组。图表 2。2。3 设备吊装示意图由于研发楼塔吊已拆除,且建筑高度 98 米，考虑到设备的大小,重量，采纳常规的吊车进行吊装无法实现，综合考虑,机组设备只有用桅杆吊装到屋面。（备注：本方案主要针对空调机组吊装、就位.）1.3道路现状图本次吊装位置位于研发楼南侧，该区域已回填 1m 厚回填土,且回填土...
