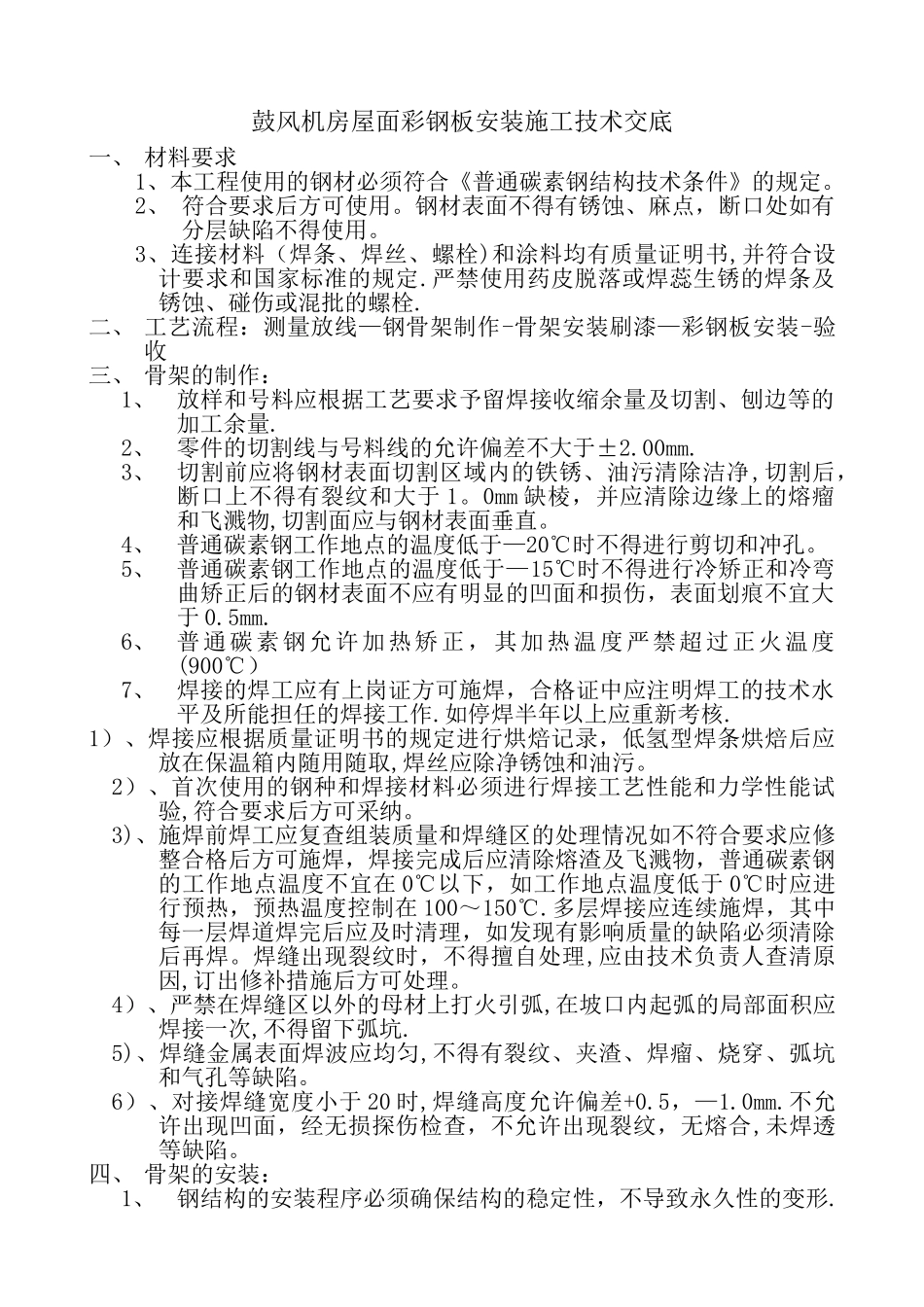

鼓风机房屋面彩钢板安装施工技术交底一、 材料要求1、本工程使用的钢材必须符合《普通碳素钢结构技术条件》的规定
2、 符合要求后方可使用
钢材表面不得有锈蚀、麻点，断口处如有分层缺陷不得使用
3、连接材料（焊条、焊丝、螺栓)和涂料均有质量证明书,并符合设计要求和国家标准的规定
严禁使用药皮脱落或焊蕊生锈的焊条及锈蚀、碰伤或混批的螺栓
二、 工艺流程：测量放线—钢骨架制作-骨架安装刷漆—彩钢板安装-验收三、 骨架的制作：1、放样和号料应根据工艺要求予留焊接收缩余量及切割、刨边等的加工余量
2、零件的切割线与号料线的允许偏差不大于±2
3、切割前应将钢材表面切割区域内的铁锈、油污清除洁净,切割后，断口上不得有裂纹和大于 1
0mm 缺棱，并应清除边缘上的熔瘤和飞溅物,切割面应与钢材表面垂直
4、普通碳素钢工作地点的温度低于—20℃时不得进行剪切和冲孔
5、普通碳素钢工作地点的温度低于—15℃时不得进行冷矫正和冷弯曲矫正后的钢材表面不应有明显的凹面和损伤，表面划痕不宜大于 0
6、普通碳素钢允许加热矫正，其加热温度严禁超过正火温度(900℃）7、焊接的焊工应有上岗证方可施焊，合格证中应注明焊工的技术水平及所能担任的焊接工作
如停焊半年以上应重新考核
1）、焊接应根据质量证明书的规定进行烘焙记录，低氢型焊条烘焙后应放在保温箱内随用随取,焊丝应除净锈蚀和油污
2）、首次使用的钢种和焊接材料必须进行焊接工艺性能和力学性能试验,符合要求后方可采纳
3)、施焊前焊工应复查组装质量和焊缝区的处理情况如不符合要求应修整合格后方可施焊，焊接完成后应清除熔渣及飞溅物，普通碳素钢的工作地点温度不宜在 0℃以下，如工作地点温度低于 0℃时应进行预热，预热温度控制在 100～150℃
多层焊接应连续施焊，其中每一层焊道焊完后应及时清理，如发现有影响质量的缺陷必须清除后再焊
焊缝出现裂纹时
