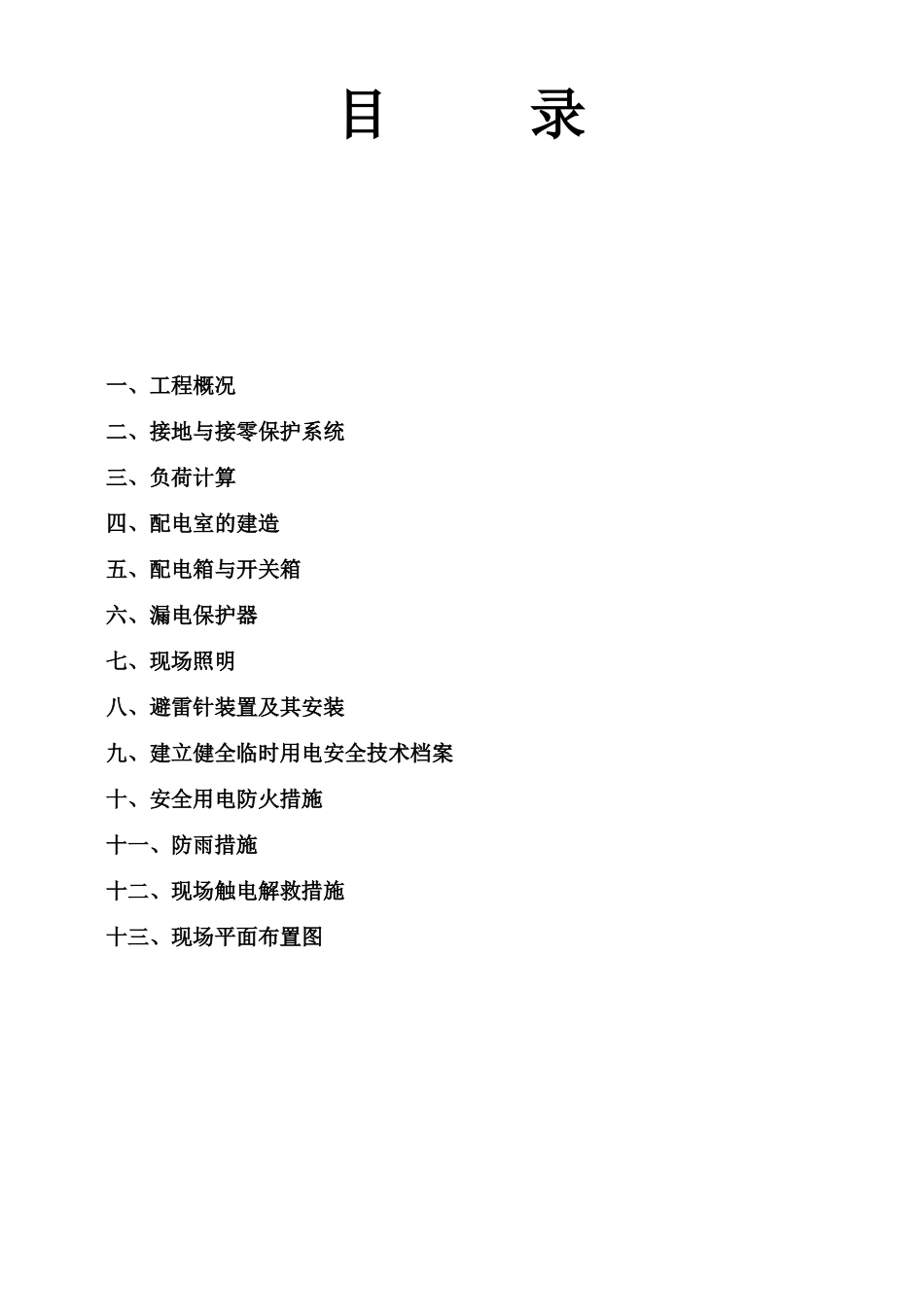

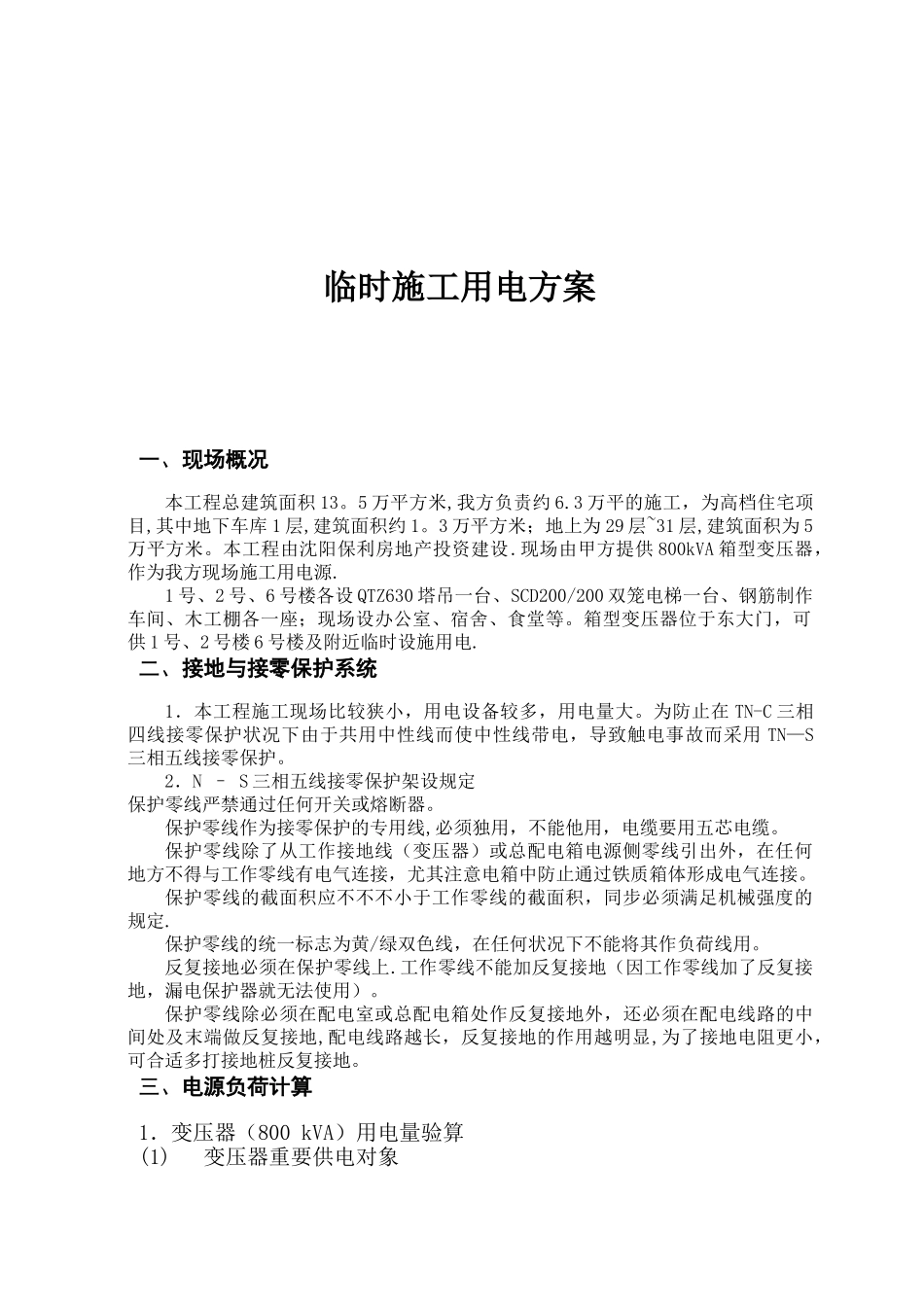

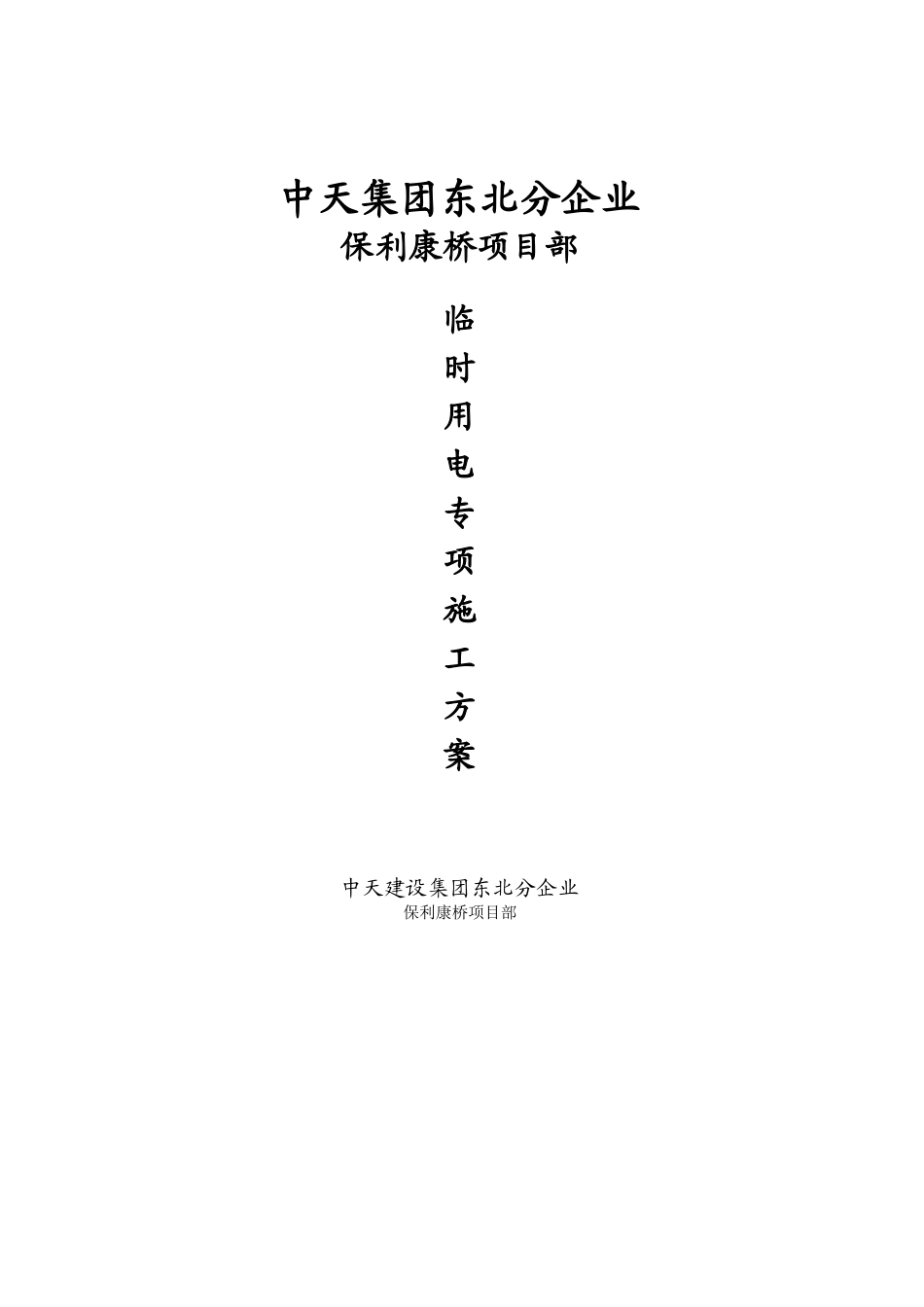

中天集团东北分企业保利康桥项目部临时用电专项施工方案中天建设集团东北分企业保利康桥项目部目 录一、工程概况二、接地与接零保护系统三、负荷计算四、配电室的建造五、配电箱与开关箱六、漏电保护器七、现场照明八、避雷针装置及其安装九、建立健全临时用电安全技术档案十、安全用电防火措施十一、防雨措施十二、现场触电解救措施十三、现场平面布置图临时施工用电方案一、现场概况本工程总建筑面积 13
5 万平方米,我方负责约 6
3 万平的施工，为高档住宅项目,其中地下车库 1 层,建筑面积约 1
3 万平方米；地上为 29 层~31 层,建筑面积为 5万平方米
本工程由沈阳保利房地产投资建设
现场由甲方提供 800kVA 箱型变压器，作为我方现场施工用电源
1 号、2 号、6 号楼各设 QTZ630 塔吊一台、SCD200/200 双笼电梯一台、钢筋制作车间、木工棚各一座；现场设办公室、宿舍、食堂等
箱型变压器位于东大门，可供 1 号、2 号楼 6 号楼及附近临时设施用电
二、接地与接零保护系统1．本工程施工现场比较狭小，用电设备较多，用电量大
为防止在 TN-C 三相四线接零保护状况下由于共用中性线而使中性线带电，导致触电事故而采用 TN—S三相五线接零保护
2．N – S 三相五线接零保护架设规定保护零线严禁通过任何开关或熔断器
保护零线作为接零保护的专用线,必须独用，不能他用，电缆要用五芯电缆
保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，尤其注意电箱中防止通过铁质箱体形成电气连接
保护零线的截面积应不不不小于工作零线的截面积，同步必须满足机械强度的规定
保护零线的统一标志为黄/绿双色线，在任何状况下不能将其作负荷线用
反复接地必须在保护零线上
工作零线不能加反复接地（因工作零线加了反复接地，漏电保护器就无法使用）
保护零线除必须在配
