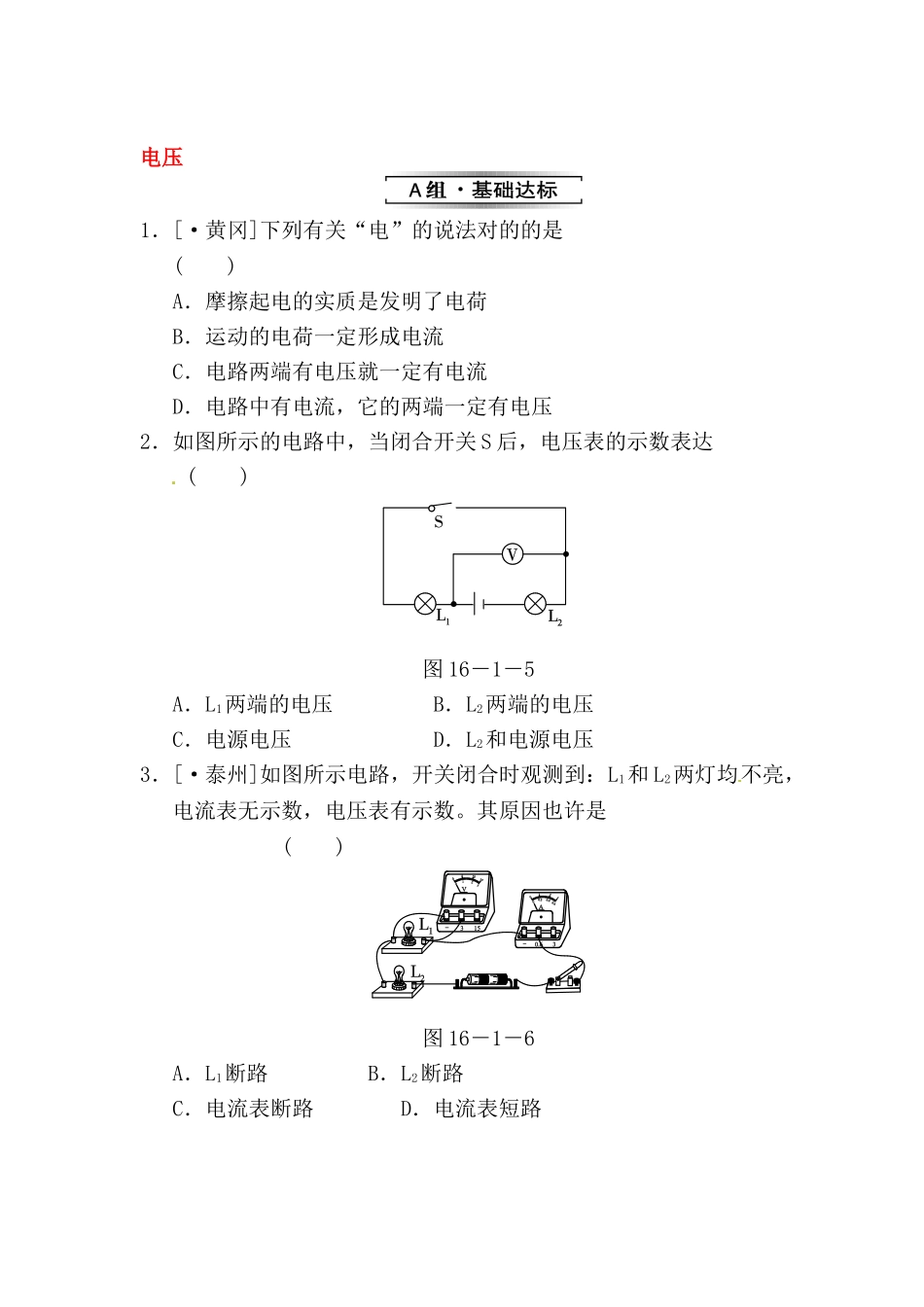

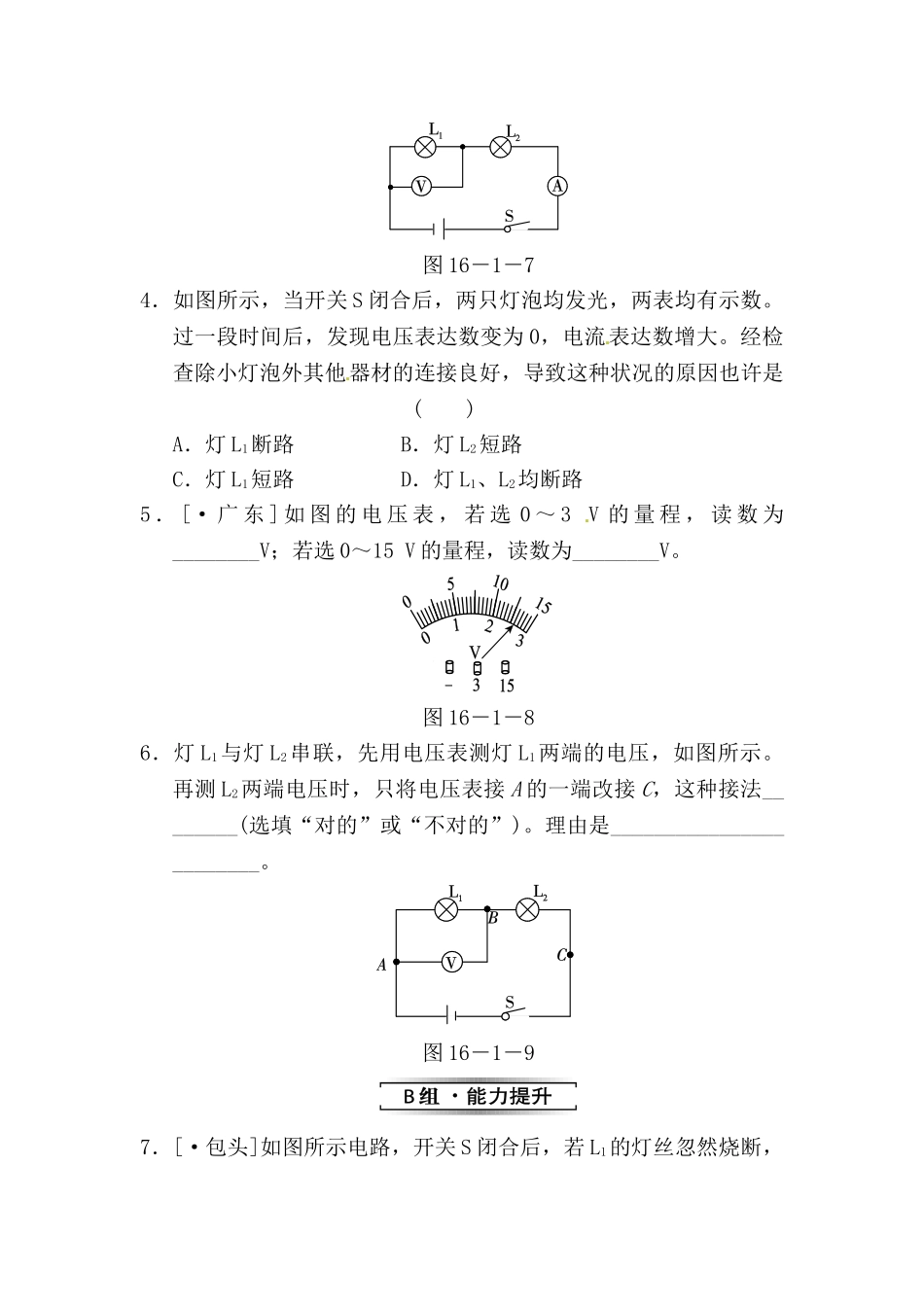

电压1．[·黄冈]下列有关“电”的说法对的的是 ( )A．摩擦起电的实质是发明了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电路中有电流，它的两端一定有电压2．如图所示的电路中，当闭合开关 S 后，电压表的示数表达 ( )图 16－1－5A．L1两端的电压 B．L2两端的电压C．电源电压 D．L2和电源电压3．[·泰州]如图所示电路，开关闭合时观测到：L1和 L2两灯均不亮，电流表无示数，电压表有示数。其原因也许是 ( )图 16－1－6A．L1断路 B．L2断路C．电流表断路 D．电流表短路图 16－1－74．如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表达数变为 0，电流表达数增大。经检查除小灯泡外其他器材的连接良好，导致这种状况的原因也许是 ( )A．灯 L1断路 B．灯 L2短路C．灯 L1短路 D．灯 L1、L2均断路5 ． [· 广 东 ] 如 图 的 电 压 表 ， 若 选 0 ～ 3 V 的 量 程 ， 读 数 为________V；若选 0～15 V 的量程，读数为________V。图 16－1－86．灯 L1与灯 L2串联，先用电压表测灯 L1两端的电压，如图所示。再测 L2两端电压时，只将电压表接 A 的一端改接 C，这种接法________(选填“对的”或“不对的”)。理由是________________________。图 16－1－97．[·包头]如图所示电路，开关 S 闭合后，若 L1的灯丝忽然烧断，会发生的现象是 ( )图 16－1－10A．L1、L2、L3均熄灭，电压表、电流表达数均为零B．L1、L2均熄灭，L3仍发光，电压表、电流表达数均变大C．除 L1不亮外，其他一切无任何变化D．L1、L2、L3均熄灭，电压表达数变大，电流表达数几乎为零8．如图所示电路中，甲、乙两处分别接入电流表或电压表。当 S 闭合后，为使两灯均能发光，则 ( )图 16－1－11A．甲接电流表，乙接电压表B．甲、乙均接电流表C．甲、乙均接电压表D．甲接电压表，乙接电流表9．有一串小彩灯串联在一起，当电路中有一小灯泡发生断路后，其他小灯泡均不能正常工作，怎样判断发生断路的小灯泡。图 16－1－12答案解析1．D 【解析】 产生电流必须具有两个条件，一是有电压，二是闭合电路。2．A3．A4．C 【解析】 此题电压表达数为 0 的状况有两种：L1短路或 L2断路，L1短路时电流表达数将增大，L2断路时电流表无示数，因此答案 C 符合题意。5．2.6 136．不对的 电压表改接后正负接线柱接反 【解析】 这种接法不对的，错在电流...
