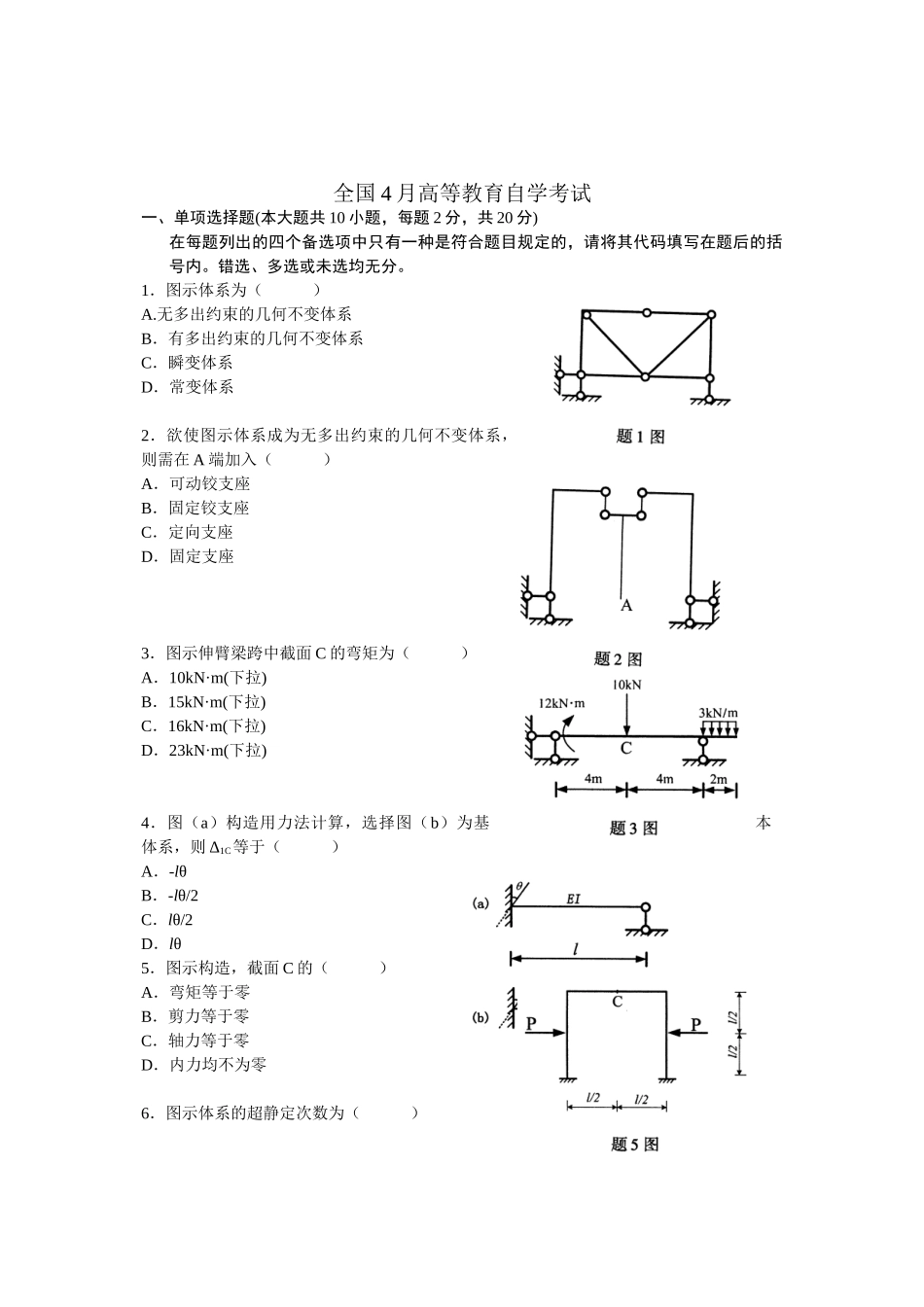

全国 4 月高等教育自学考试一、单项选择题(本大题共 10 小题，每题 2 分，共 20 分)在每题列出的四个备选项中只有一种是符合题目规定的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1．图示体系为（ ）A.无多出约束的几何不变体系B．有多出约束的几何不变体系C．瞬变体系D．常变体系2．欲使图示体系成为无多出约束的几何不变体系，则需在 A 端加入（ ）A．可动铰支座B．固定铰支座C．定向支座D．固定支座3．图示伸臂梁跨中截面 C 的弯矩为（ ）A．10kN·m(下拉)B．15kN·m(下拉)C．16kN·m(下拉)D．23kN·m(下拉)4．图（a）构造用力法计算，选择图（b）为基本体系，则 Δ1C等于（ ）A．-lθB．-lθ/2C．lθ/2D．lθ5．图示构造，截面 C 的（ ）A．弯矩等于零B．剪力等于零C．轴力等于零D．内力均不为零6．图示体系的超静定次数为（ ）A．4B．5C．6D．77．图示构造，各杆 EI 相似，支座 D 下沉Δ 引起 AB 杆 B 端的弯矩为（顺时针为正）（ ）A．-B．-C．D．8．图示对称刚架，在反对称荷载作用下，求解时取半刚架为（ ）A．图(a)B．图(b) C．图(c)D．图(d)9．图(a)构造用 位 移法求解时选图(b)为基本 体 系 ， 杆 长 均 为l，则经典方程中的系数 r11为（ ）A．9EI/l3B．12EI/l3C．15EI/l3D．16EI/l310．图示构造，各杆线刚度均为 i,用力矩分派法计算时，分派系数 μAB为（ ）A．B．C．D．二、填空题（本大题共 8 小题，每空 2 分，共 16 分）请在每题的空格中填上对的答案。错填、不填均无分。11．静定构造是指_________的几何不变体系。12．图示桁架，有_________根零杆。13．位移互等定理体现式为_________。14．在构造分析中，对称构造除应满足几何图形对称、约束形式对称的规定外，还应满足_________对称的规定。15．图示构造，EI=常数，跨中截面 C 的竖向位移的方向是_________。16．图示构造，各杆 EI=常数，用位移法计算，基本未知量至少是_________个。17 ． 图 示 构 造 ， 用 力 矩 分 派 法 计 算 ， 结 点 B 的 不 平 衡 力 矩 （ 约 束 力矩）Mu=_________kN·m.18.图示梁截面 C 的剪力影响线在杆端 D 处的纵标值 yD为_________。三、基本计算题（本大题共 4 小题，每题 7 分，共 28 分）19．计算图示桁架 a、b 杆的轴力。20．计算图示刚架结点 B 的转角B.21.用力矩分派法计算图示构造，绘弯矩图。（i 为杆件线刚度...
