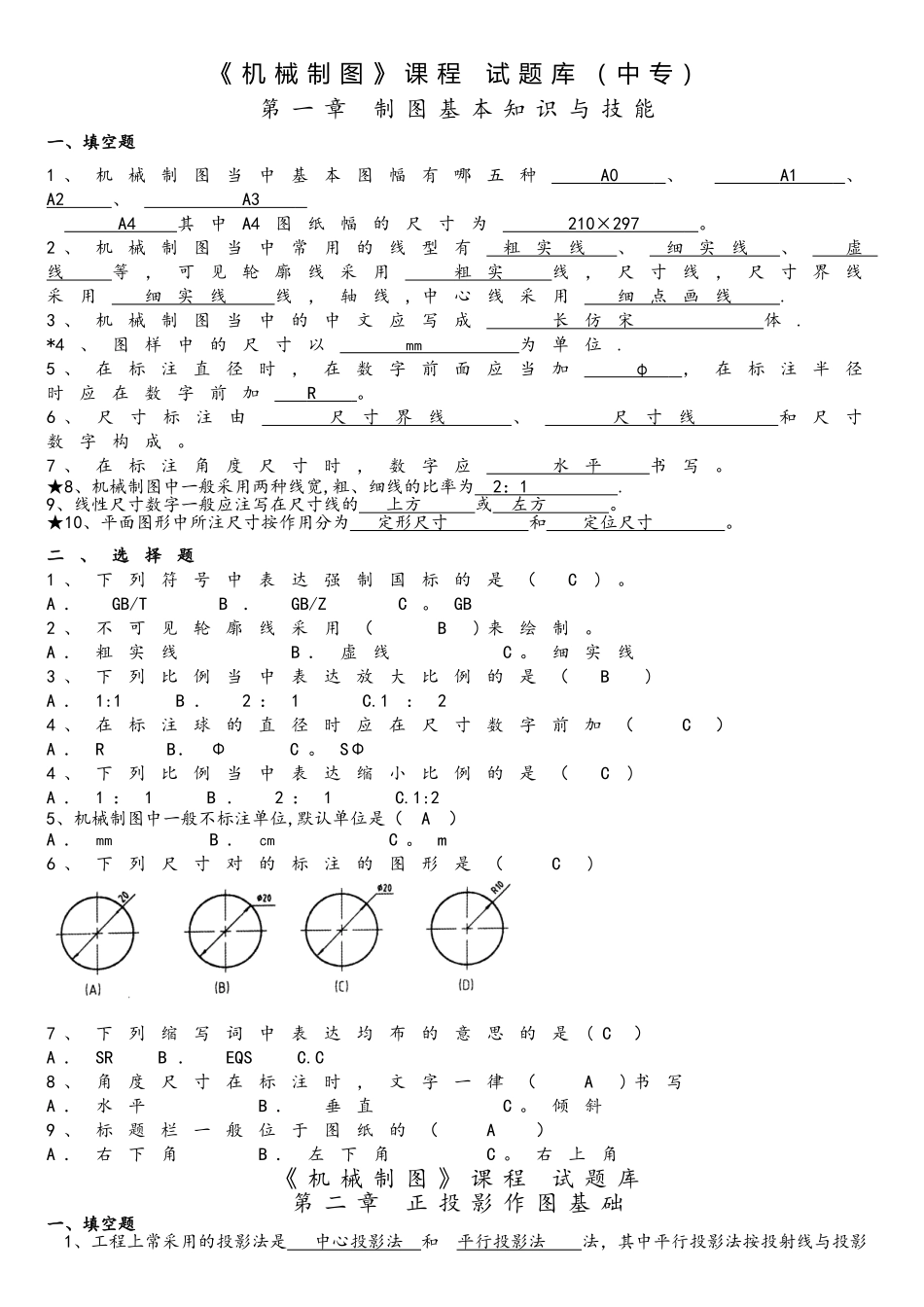

《 机 械 制 图 》 课 程 试 题 库 （ 中 专 ）第 一 章 制 图 基 本 知 识 与 技 能一、填空题1 、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。2 、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线, 中心线采用 细点画线 .3 、机械制图当中的中文应写成 长仿宋 体.*4、图样中的尺寸以 ㎜ 为单位.5 、在标注直径时，在数字前面应当加 φ ，在标注半径时应在数字前加 R 。6 、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字构成。7 、在标注角度尺寸时，数字应 水平 书写。★8、机械制图中一般采用两种线宽,粗、细线的比率为 2 ： 1 . 9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。二、选择题1 、下列符号中表达强制国标的是（ C ) 。A ． GB/T B． GB/Z C。GB2 、不可见轮廓线采用（ B ) 来绘制。A ．粗实线 B ．虚线 C 。细实线3 、下列比例当中表达放大比例的是（ B )A ．1:1 B ． 2 ：1 C.1：24 、在标注球的直径时应在尺寸数字前加（ C ）A ．R B．Φ C 。SΦ4 、下列比例当中表达缩小比例的是（ C )A ．1 ：1 B ． 2 ：1 C.1:25、机械制图中一般不标注单位,默认单位是（ A ）A ．㎜ B ．㎝ C 。m6 、下列尺寸对的标注的图形是（ C )7 、下列缩写词中表达均布的意思的是( C ）A ．SR B ． EQS C.C8 、角度尺寸在标注时，文字一律（ A ) 书写A ．水平 B ． 垂直 C 。倾斜9 、标题栏一般位于图纸的（ A ）A ．右下角 B ．左下角 C 。右上角《 机 械 制 图 》 课 程 试 题 库第 二 章 正 投 影 作 图 基 础一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影法 法，其中平行投影法按投射线与投影面与否垂直又分为 正投影法 和 斜投影 法。2、当直线平行于投影面时，其投影 反应实长 ，这种性质叫 实形 性,当直线垂直投影面时,其投影 为一点 ，这种性质叫 积聚 性，当平面倾斜于投影面时,其投影 为缩短的直线 （原图的类似行） ，这种性质叫 类似 性.3、主视图所在的投影面称为 正立投影面 ，简称 正面 ,用字母 V 表达，俯视图...
