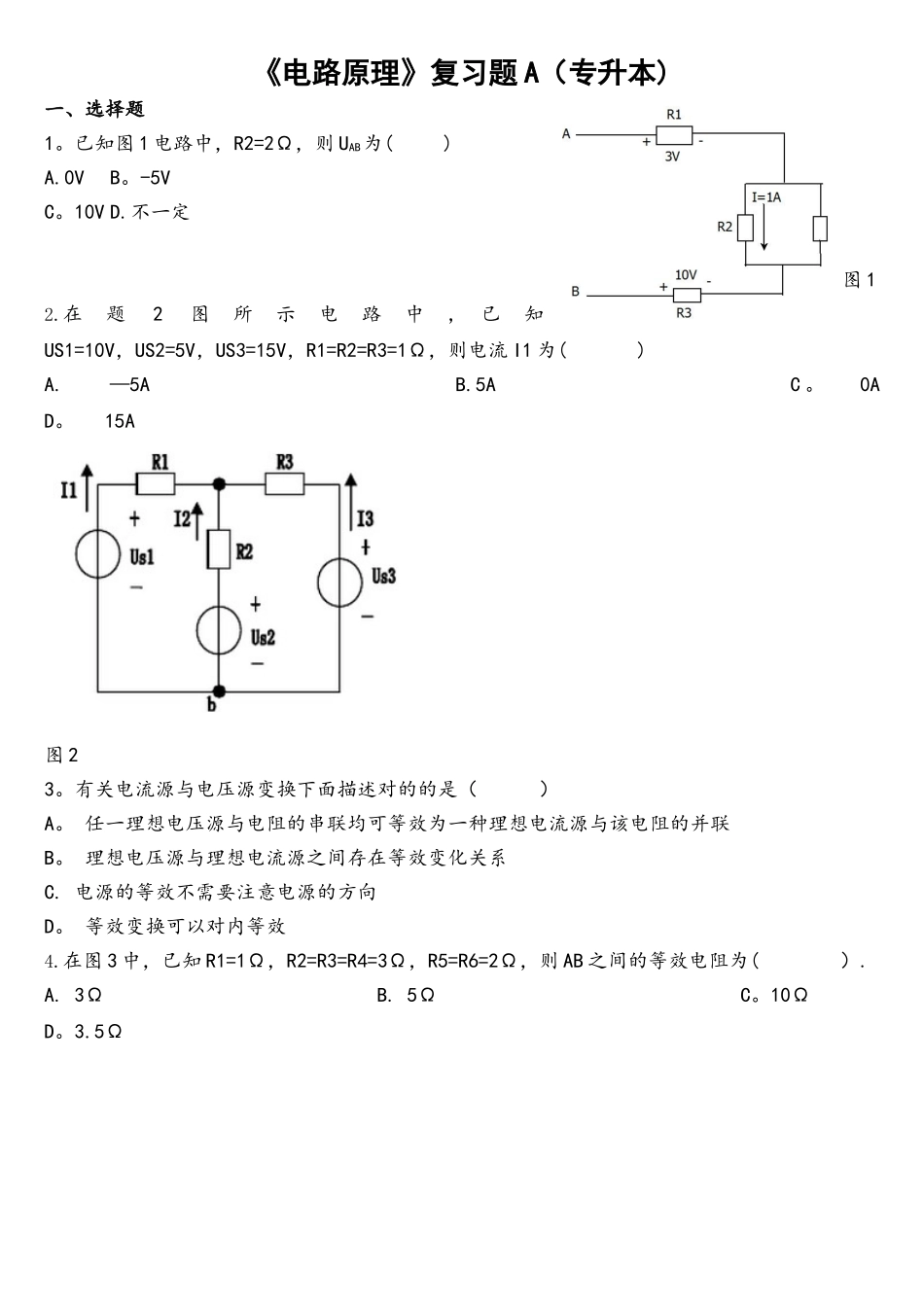

《电路原理》复习题 A（专升本)一、选择题1。已知图 1 电路中，R2=2Ω，则 UAB为( )A.0VB。-5VC。10V D.不一定图 12.在题2图所示电路中,已知US1=10V，US2=5V，US3=15V，R1=R2=R3=1Ω，则电流 I1 为( )A. —5A B.5A C 。 0A D。 15A图 23。有关电流源与电压源变换下面描述对的的是（ ）A。 任一理想电压源与电阻的串联均可等效为一种理想电流源与该电阻的并联B。 理想电压源与理想电流源之间存在等效变化关系C. 电源的等效不需要注意电源的方向D。 等效变换可以对内等效4.在图 3 中，已知 R1=1Ω，R2=R3=R4=3Ω，R5=R6=2Ω，则 AB 之间的等效电阻为( ）.A. 3Ω B. 5Ω C。10Ω D。3.5Ω图 35.已知在图 4 中，R=1Ω，C=1uF，则该电路的时间常数为( ） A。 1s B.1ms C。 1us D. 10ms图 46。在直流暂态电路中，能突变的量为( ） A. 电容的电压B. 电感的电流C。 电压源的电压 D。 电阻上的电压与电流7.在正弦交流电路中，复数形式的欧姆定律为( ）A B.C。 D。 8 对称三相交流电路中,对称负载的相电压之和为( )A。 0VB.120VC。180V D.需进行详细的计算,不一定9.三相电源对称,三相不对称负载三角形连接时,下面表述对的的是（ ）A.三相相电流相等 B。三相线电流是相电流的倍C。三相相电压相等 D。三相线电压是相电压的倍10。 某一 50Hz 的三相异步电动机的额定转速为 1470r/min，则其极对数为( )A。1 B.2 C。3 D。不确定二、填空题1、正弦交流电的三要素是指正弦量的最大值、 和 。2、反应正弦交流电振荡幅度的量是它的 ；反应正弦量随时间变化快慢程度的量是它的 ；确定正弦量计时始位置的是它的 。3 。 白 炽 灯 的 功 率 因 数 为0 。 5 ， 提 高 电 路 的 功 率 因 数 的 措 施 .4。在 RLC 串联电路中,若电路发生谐振，则该电路中电流的幅值在此刻是最大还是最小？ 。5.若某负载 Z=8-j8,则该负载两端的电压与流过该负载的电流相位差为 。6.在正弦稳态电路中，已知电压有效值相量V，电压频率为 50Hz,则该电压的瞬时值体现式为 V。7。对称三相电路中，星型联接负载的线电压大小是相电压大小的 倍。8。表征正弦交流电振荡幅度的量是它的 ；表征正弦交流电随时间变化快慢程度的量是 ；表征正弦交流电起始位置时的量称为它的相位。三者称为正弦量的 .三、计算题1.如图 5 已知,E1=15V, E2=65V,R1=5Ω， R2=R3=10Ω， 试用支路电流...
