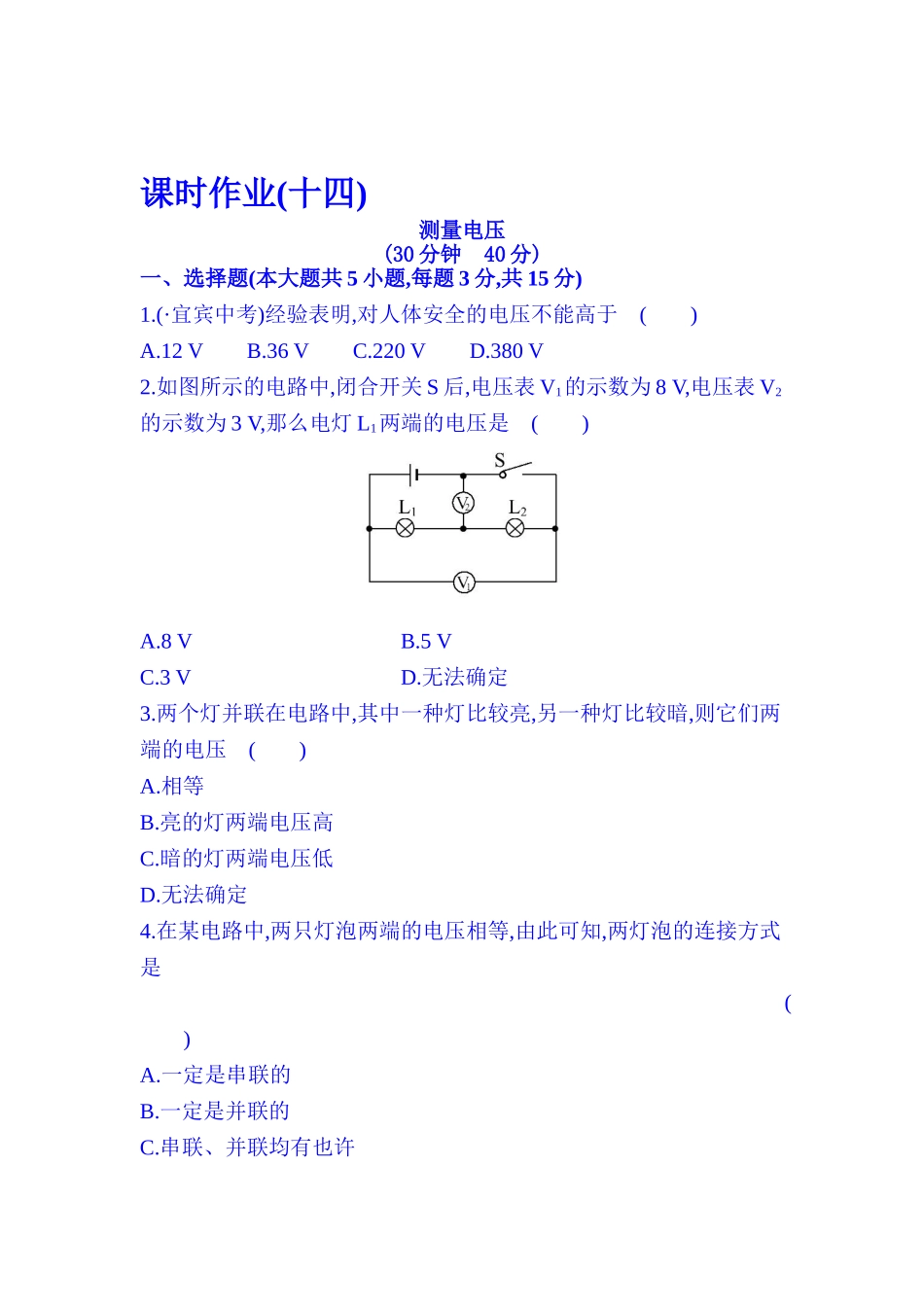

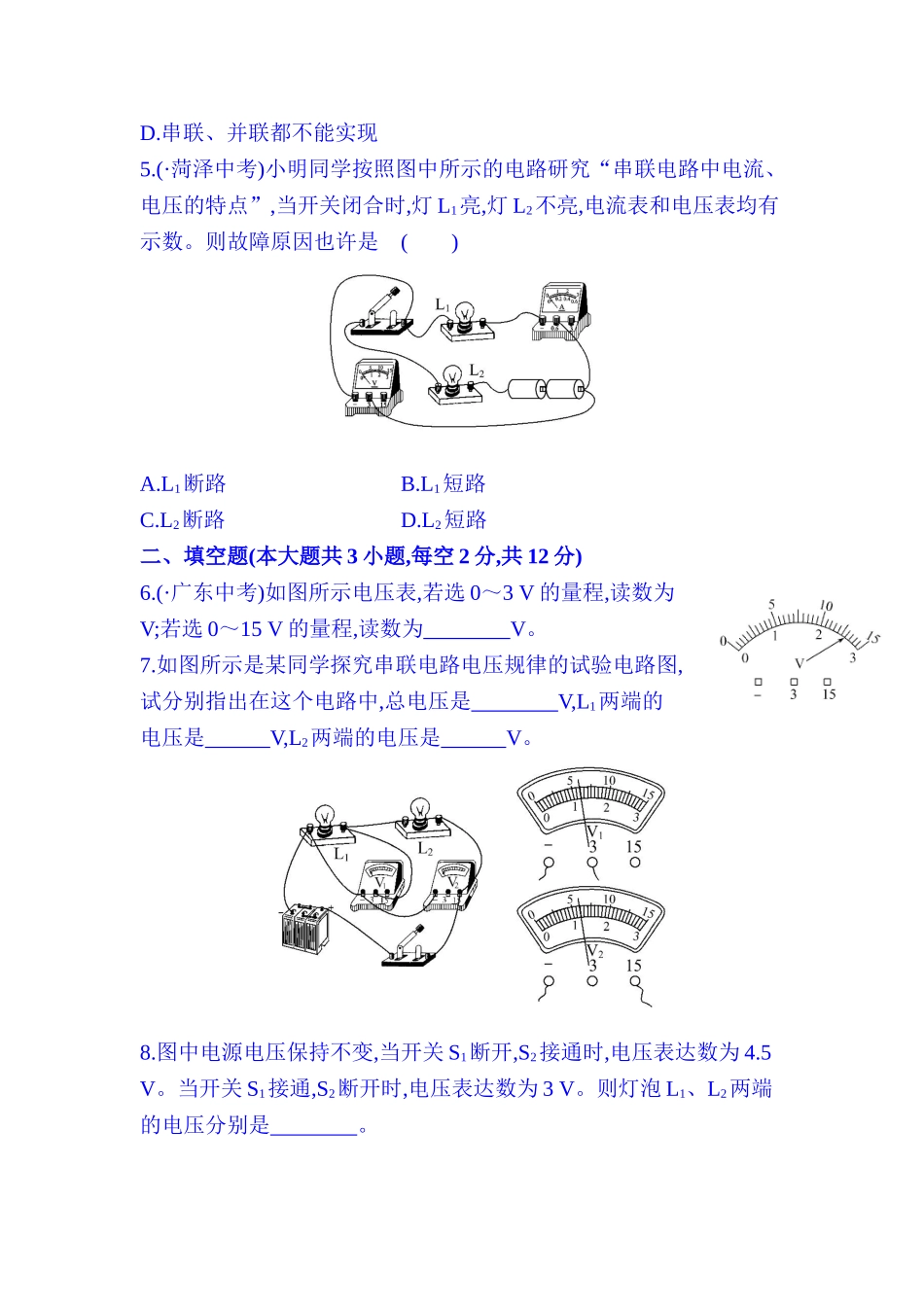

课时作业(十四)测量电压(30 分钟 40 分)一、选择题(本大题共 5 小题,每题 3 分,共 15 分)1.(·宜宾中考)经验表明,对人体安全的电压不能高于 ( )A.12 V B.36 V C.220 V D.380 V2.如图所示的电路中,闭合开关 S 后,电压表 V1的示数为 8 V,电压表 V2的示数为 3 V,那么电灯 L1两端的电压是 ( )A.8 V B.5 VC.3 VD.无法确定3.两个灯并联在电路中,其中一种灯比较亮,另一种灯比较暗,则它们两端的电压 ( )A.相等B.亮的灯两端电压高C.暗的灯两端电压低D.无法确定4.在某电路中,两只灯泡两端的电压相等,由此可知,两灯泡的连接方式是 ( )A.一定是串联的B.一定是并联的C.串联、并联均有也许D.串联、并联都不能实现5.(·菏泽中考)小明同学按照图中所示的电路研究“串联电路中电流、电压的特点”,当开关闭合时,灯 L1亮,灯 L2不亮,电流表和电压表均有示数。则故障原因也许是 ( )A.L1断路B.L1短路C.L2断路D.L2短路二、填空题(本大题共 3 小题,每空 2 分,共 12 分)6.(·广东中考)如图所示电压表,若选 0～3 V 的量程,读数为 V;若选 0～15 V 的量程,读数为 V。7.如图所示是某同学探究串联电路电压规律的试验电路图,试分别指出在这个电路中,总电压是 V,L1两端的电压是 V,L2两端的电压是 V。8.图中电源电压保持不变,当开关 S1断开,S2接通时,电压表达数为 4.5 V。当开关 S1接通,S2断开时,电压表达数为 3 V。则灯泡 L1、L2两端的电压分别是 。三、作图题(5 分)9.如图所示,两只灯泡串联,电源为两节干电池,请选择合适量程完毕测量灯泡 L2两端电压的实物图,并画出对应的电路图。四、试验探究题(8 分)10.在做“探究串联电路中的电压规律”的试验时,有多种灯泡可供选择,小明把两只灯泡 L1、L2串联起来接到电源上,如图所示:(1)当分别把电压表连在图中 A、B 两点,B、C 两点及 A、C 两点时,闭合开关后测得的数据是 UAB=0,UBC=12 V,UAC=12 V,则故障也许是 。(2)故障排除后,试验正常进行,通过测量得到了两组试验数据如表:试验次数A、B 间电压U1/VB、C 间电压U2/VA、C 间电压U3/V1481226612分析两组试验数据,可得出 。答案解析1.【解析】选 B。本题是对常见电压值的考察。对人体的安全电压不高于 36 V。2.【解析】选 B。本题考察串联电路的电压规律。闭合开关 S 后,两灯泡串联,电压表 V1测电源的电压,电压表 V2测 L2两端的电压;由题意可知灯 L1两端的电压:=U1-U2=8 V-3 V=5 V。3.【解...
