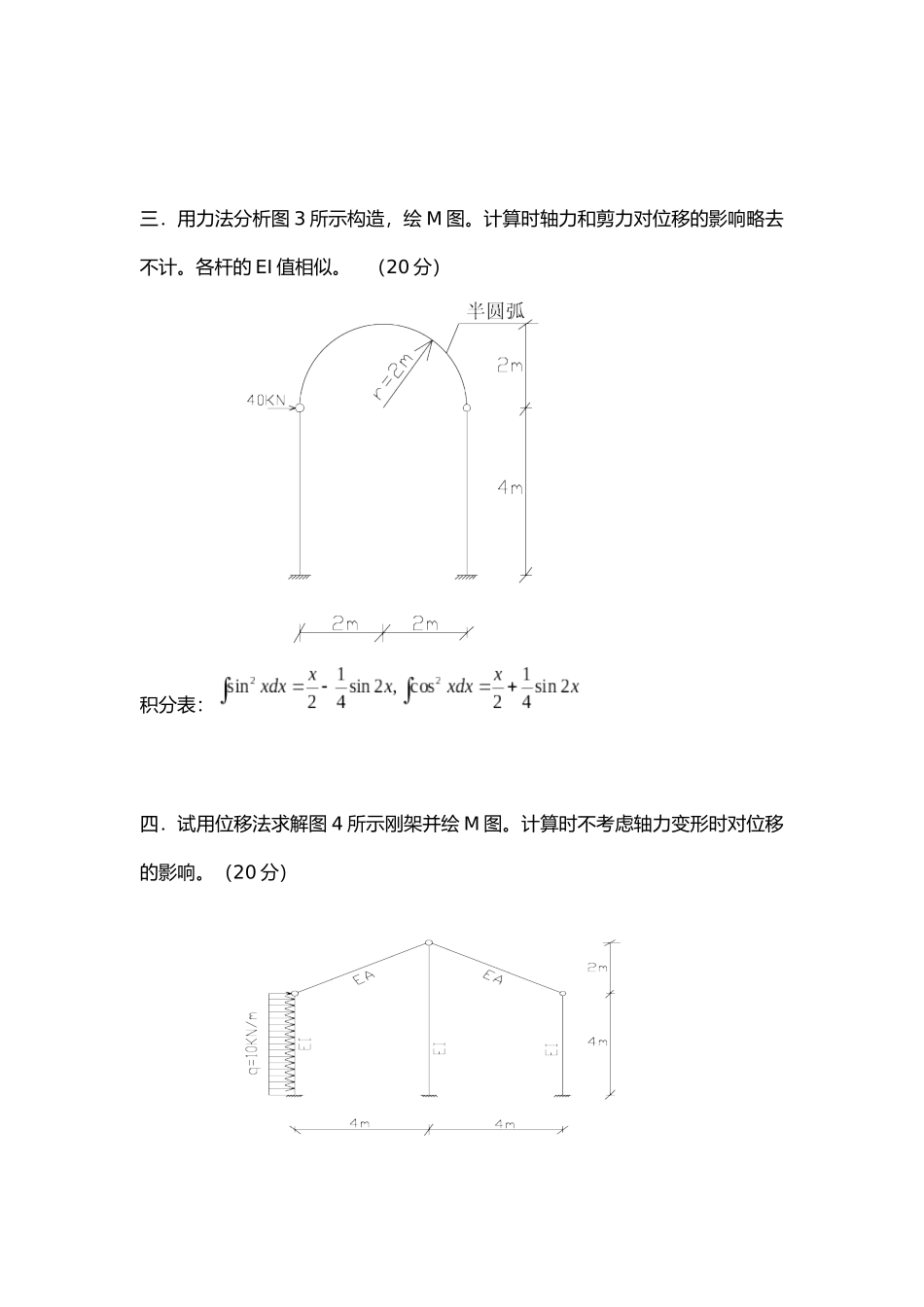

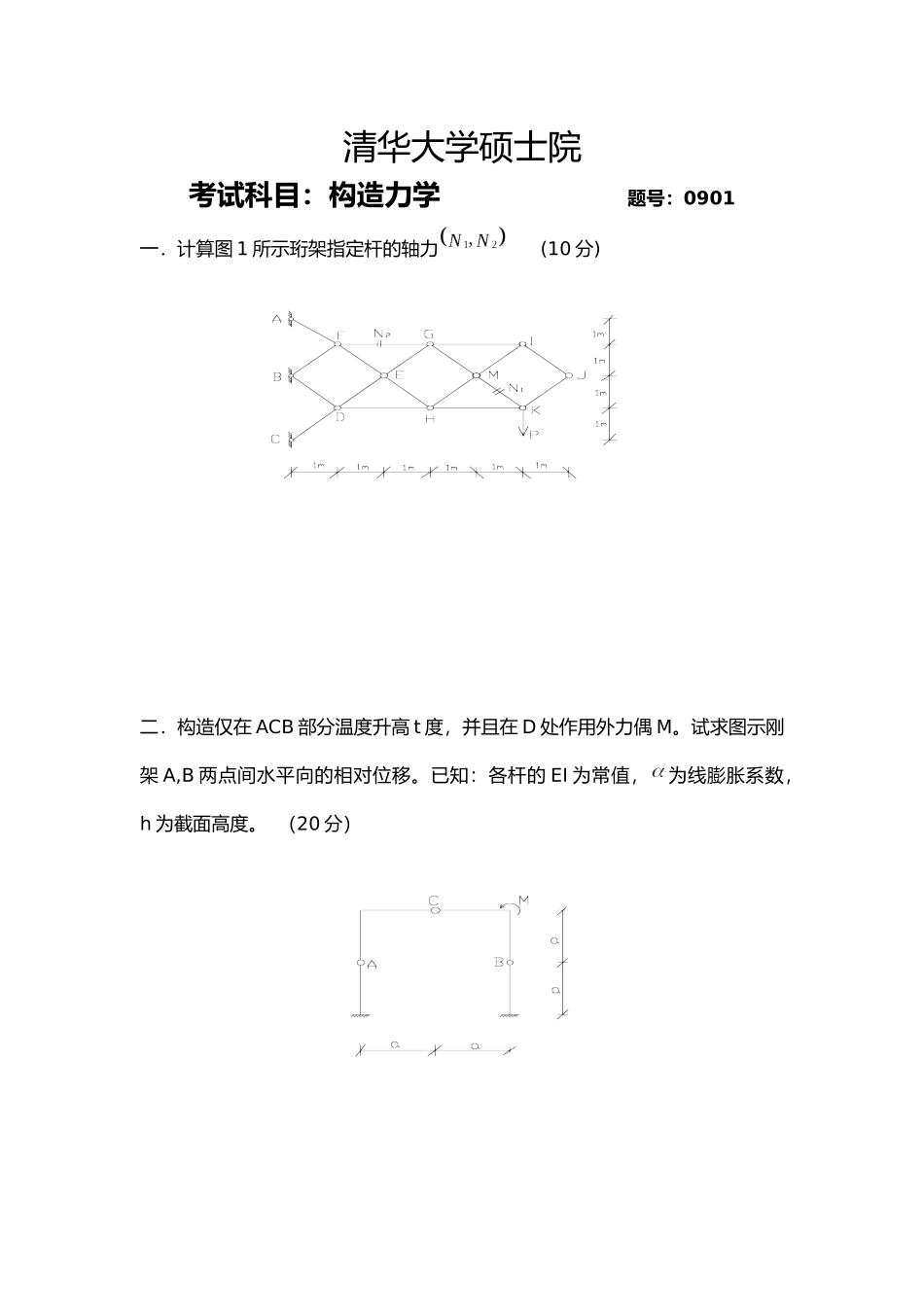

清华大学硕士院考试科目：构造力学 题号：0901一．计算图 1 所示珩架指定杆的轴力 (10 分)二．构造仅在 ACB 部分温度升高 t 度，并且在 D 处作用外力偶 M。试求图示刚架 A,B 两点间水平向的相对位移。已知：各杆的 EI 为常值，为线膨胀系数，h 为截面高度。 （20 分）三．用力法分析图 3 所示构造，绘 M 图。计算时轴力和剪力对位移的影响略去不计。各杆的 EI 值相似。 （20 分）积分表：四．试用位移法求解图 4 所示刚架并绘 M 图。计算时不考虑轴力变形时对位移的影响。（20 分）杆端力公式： ,一．试用力矩分派法计算图 5 所示持续梁并绘 M 图。（10 分）二．求 图 示 构 造 的 自 振 频 率 和 主 振 型 ， 并 作 出 振 型 图 。 已 知 ：，忽视阻尼影响。 （20 分）清华大学硕士院招收硕士生入学试题考试科目：构造力学（包含构造动力学基础） 题号：0901一．选择题：在对的答案处画“√”。每题 4 分。1．图示平面体系的几何构成性质是：A. 几何不变且无多出联络的B. 几何不变且有多出联络的C. 几何可变的D. 瞬变的2．图示构造 A 截面的剪力为：A. –P B. P C. P/2 D. –P/23.图示珩架内力为零的杆为：A. 3 根B. 6 根C. 8 根D. 7 根3．图示构造的超静定次数为：A．6 次B．4 次C．5 次D．7 次4．图示梁当 EI＝常数时，B 端的转角是：A. (顺时针)B. (逆时针)C. (逆时针)D. (逆时针) 二．计算题1．已知图示构造的 M 图，做 Q.N 图。 （10 分）2．若 P=1 在梁 AB 上移动，试绘出的影响线。当 AB 梁上端充满均布竖向移动荷载 q 时，等于多少？三．图示珩架各杆 EA 相似，不考虑质量 m 水平运动时求体系的自振频率。（此句话为真题上原述，个人认为缺了个标点符号。） （20 分）四．图示构造是超静定几次的？试用力法分析该构造并绘 M 图，设 EA＝10EI（）。 （20 分）五．右图所示构造用位移法分析时有几种独立的基本未知量？试用位移法分析该构造并绘 M 图。设各杆的 EI 值相似。 （20 分）清华大学硕士院招收硕士生入学试题考试科目：构造力学（包含构造动力学基础） 题号：0901(一)是非题 （共 10 分）（1） （3 分）在位移互等定理中，可以建立线位移和角位移的互等关系，这里的，只是数值相等，而量纲不一样。 （ ）（1） （3 分）机动法求极限荷载其理论根据是下限定理。 （ ）（2） （4...
