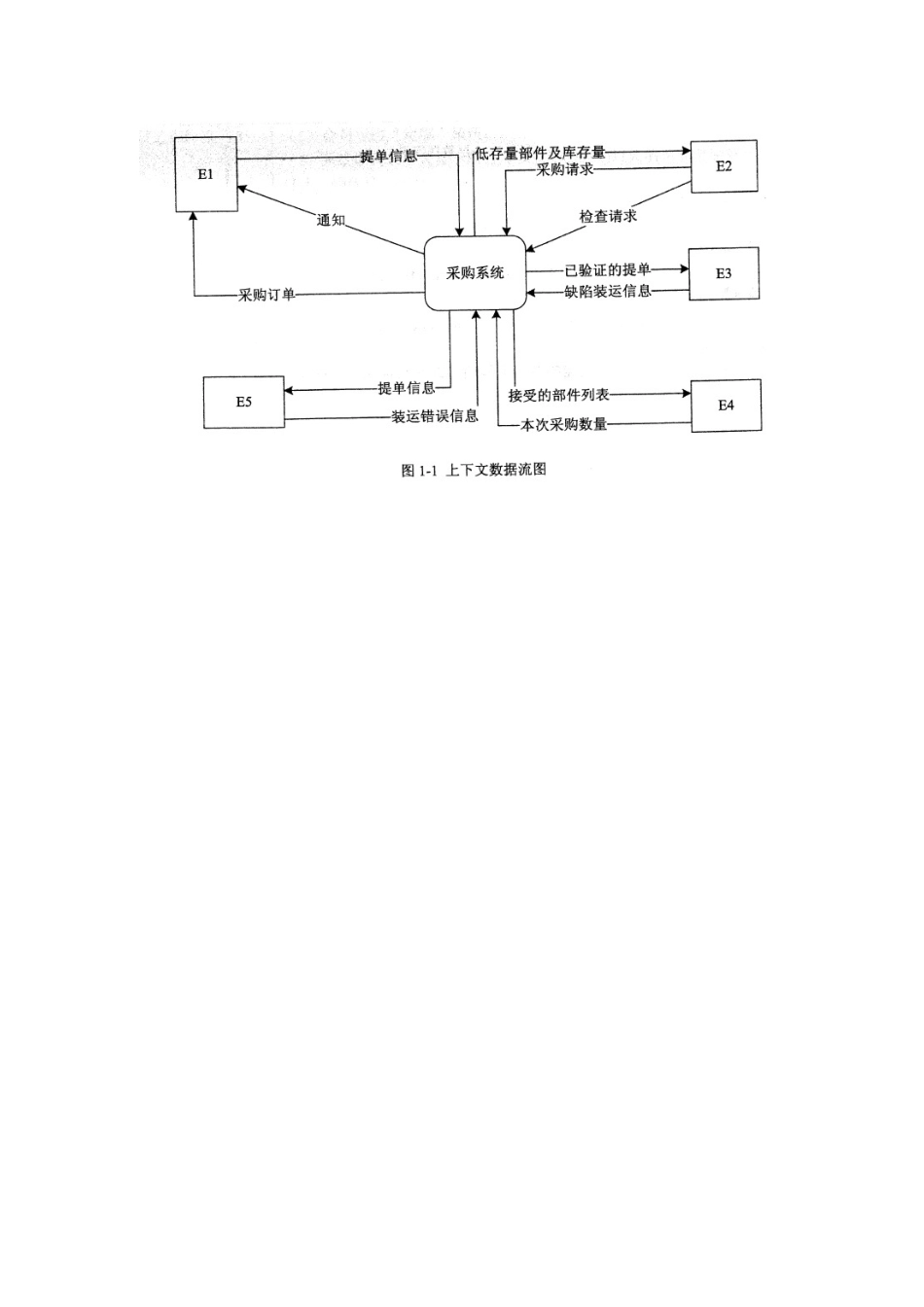

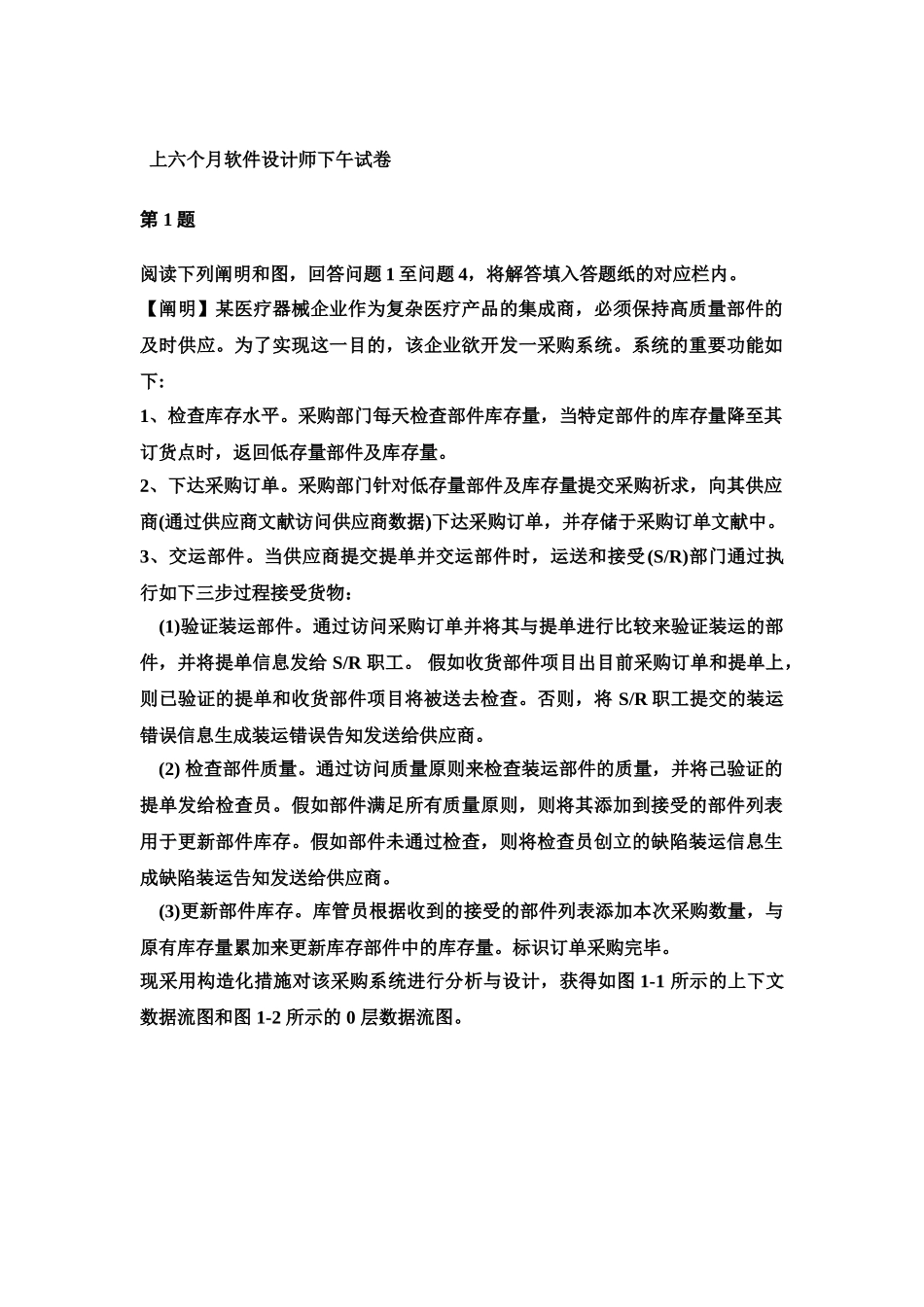

上六个月软件设计师下午真题试卷 上六个月软件设计师下午试卷第 1 题阅读下列阐明和图，回答问题 1 至问题 4，将解答填入答题纸的对应栏内。【阐明】某医疗器械企业作为复杂医疗产品的集成商，必须保持高质量部件的及时供应。为了实现这一目的，该企业欲开发一采购系统。系统的重要功能如下:1、检查库存水平。采购部门每天检查部件库存量，当特定部件的库存量降至其订货点时，返回低存量部件及库存量。2、下达采购订单。采购部门针对低存量部件及库存量提交采购祈求，向其供应商(通过供应商文献访问供应商数据)下达采购订单，并存储于采购订单文献中。3、交运部件。当供应商提交提单并交运部件时，运送和接受(S/R)部门通过执行如下三步过程接受货物： (1)验证装运部件。通过访问采购订单并将其与提单进行比较来验证装运的部件，并将提单信息发给 S/R 职工。 假如收货部件项目出目前采购订单和提单上，则已验证的提单和收货部件项目将被送去检查。否则，将 S/R 职工提交的装运错误信息生成装运错误告知发送给供应商。 (2) 检查部件质量。通过访问质量原则来检查装运部件的质量，并将己验证的提单发给检查员。假如部件满足所有质量原则，则将其添加到接受的部件列表用于更新部件库存。假如部件未通过检查，则将检查员创立的缺陷装运信息生成缺陷装运告知发送给供应商。 (3)更新部件库存。库管员根据收到的接受的部件列表添加本次采购数量，与原有库存量累加来更新库存部件中的库存量。标识订单采购完毕。现采用构造化措施对该采购系统进行分析与设计，获得如图 1-1 所示的上下文数据流图和图 1-2 所示的 0 层数据流图。图 1-1 上下文数据流图图 1-2 0 层数据流图问题：1。1 使用阐明中的词语，给出图 1-1 中的实体 E1~E5问题：1.2 使用阐明中的词语，给出图 1-2 中的数据存储 D1~D4 的名称。问题：1.3 根听阐明和图中术语，补充图 1-2 中缺失的数据流及其起点和终点。问题：1.4 用 200 字以内文字，阐明建模图 1-1 和图 1-2 时怎样保持数据流图平衡。问题 1 答案解析：问题 1：E1 供应商E2 采购部门E3 检查员E4 库管员E5 S/R 职工问题 2 答案解析：问题 2D1 库存表 D2 采购订单表D3 质量原则表D4 供应商表问题 3 答案解析：装运错误告知：P3（验证装运部件）-----E1（客户）缺陷装运告知：P4（校验部件质量）-----E1（客户）产品检查：P3（验证装运部件）------ P4（校验部件质量...
