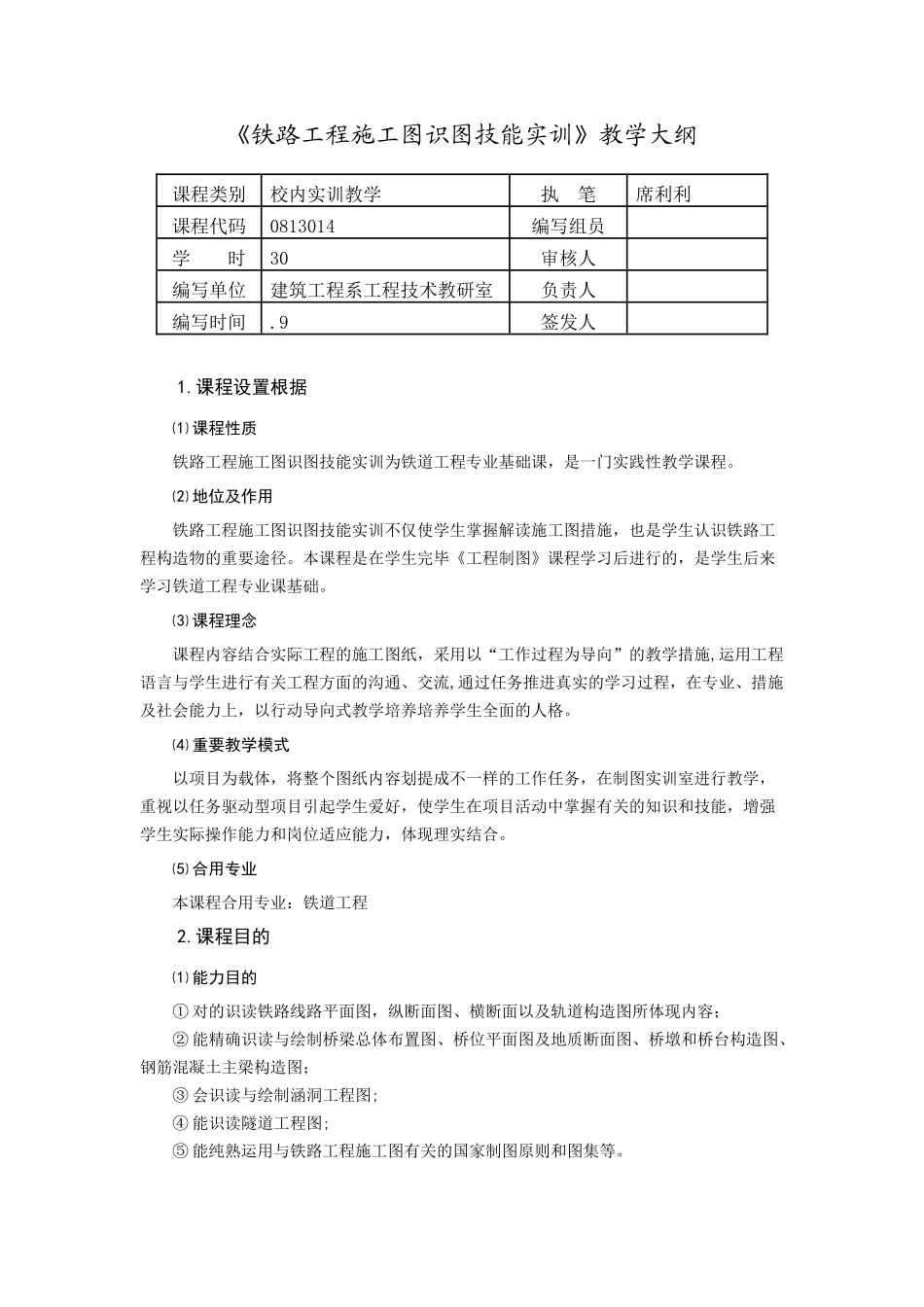

《铁路工程施工图识图技能实训》教学大纲课程类别校内实训教学执 笔席利利课程代码0813014编写组员学 时30审核人编写单位建筑工程系工程技术教研室负责人编写时间.9签发人1.课程设置根据⑴ 课程性质铁路工程施工图识图技能实训为铁道工程专业基础课，是一门实践性教学课程。⑵ 地位及作用铁路工程施工图识图技能实训不仅使学生掌握解读施工图措施，也是学生认识铁路工程构造物的重要途径。本课程是在学生完毕《工程制图》课程学习后进行的，是学生后来学习铁道工程专业课基础。⑶ 课程理念课程内容结合实际工程的施工图纸，采用以“工作过程为导向”的教学措施,运用工程语言与学生进行有关工程方面的沟通、交流,通过任务推进真实的学习过程，在专业、措施及社会能力上，以行动导向式教学培养培养学生全面的人格。⑷ 重要教学模式以项目为载体，将整个图纸内容划提成不一样的工作任务，在制图实训室进行教学，重视以任务驱动型项目引起学生爱好，使学生在项目活动中掌握有关的知识和技能，增强学生实际操作能力和岗位适应能力，体现理实结合。⑸ 合用专业本课程合用专业：铁道工程2.课程目的⑴ 能力目的 ① 对的识读铁路线路平面图，纵断面图、横断面以及轨道构造图所体现内容；② 能精确识读与绘制桥梁总体布置图、桥位平面图及地质断面图、桥墩和桥台构造图、钢筋混凝土主梁构造图；③ 会识读与绘制涵洞工程图;④ 能识读隧道工程图;⑤ 能纯熟运用与铁路工程施工图有关的国家制图原则和图集等。⑵ 知识目的 ① 初步认识铁路线路工程基本构造;② 掌握桥梁的基本构造；③ 掌握涵洞各部分构造构成； ④ 初步认识隧道洞身及洞门构造；⑶ 素质目的 ① 应具有一定的空间想象的能力； ② 应具有自主搜集、阅读有关的科技文献和资料的能力； ③ 应具有团体意识和组织协调能力; ④ 应具有对专业知识全面、系统地归纳总结的能力； ⑤ 应具有很好的学习新知识和技能的能力； 3。实践教学内容和时间分派项目课时任务内容及规定项目一识读铁路线路工程图61 识读铁路线路平面图⑴ 分析平面图中地形地物；⑵ 分析平面图中路线部分内容；2 识读铁路线路纵断面图⑴ 识读图图纸角标和阐明；⑵ 分析工图样的体现方案;⑶ 分析图样部分体现内容；⑷ 分析图中资料表部分的内容;3 识读铁路线路横断面图⑴ 分析工程图样体现方案;⑵ 分析图样部分体现内容；4 识读轨道构造图⑴ 分析一般铁路轨道构造图;⑵ 分析高铁铁路轨道构...
