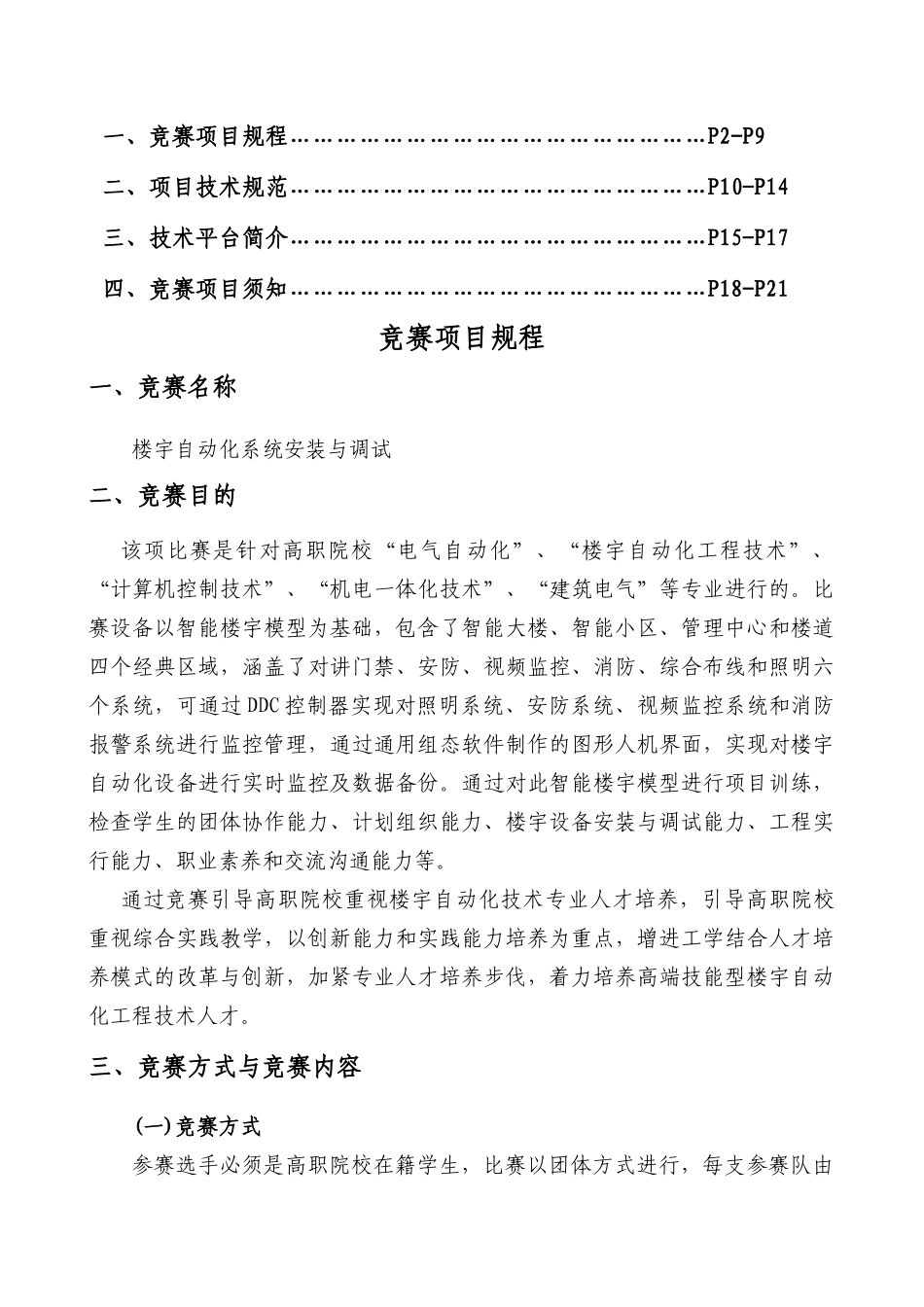

一、竞赛项目规程………………………………………………P2-P9二、项目技术规范………………………………………………P10-P14三、技术平台简介………………………………………………P15-P17四、竞赛项目须知………………………………………………P18-P21竞赛项目规程一、竞赛名称楼宇自动化系统安装与调试二、竞赛目的该项比赛是针对高职院校“电气自动化”、“楼宇自动化工程技术”、“计算机控制技术”、“机电一体化技术”、“建筑电气”等专业进行的。比赛设备以智能楼宇模型为基础，包含了智能大楼、智能小区、管理中心和楼道四个经典区域，涵盖了对讲门禁、安防、视频监控、消防、综合布线和照明六个系统，可通过 DDC 控制器实现对照明系统、安防系统、视频监控系统和消防报警系统进行监控管理，通过通用组态软件制作的图形人机界面，实现对楼宇自动化设备进行实时监控及数据备份。通过对此智能楼宇模型进行项目训练，检查学生的团体协作能力、计划组织能力、楼宇设备安装与调试能力、工程实行能力、职业素养和交流沟通能力等。通过竞赛引导高职院校重视楼宇自动化技术专业人才培养，引导高职院校重视综合实践教学，以创新能力和实践能力培养为重点，增进工学结合人才培养模式的改革与创新，加紧专业人才培养步伐，着力培养高端技能型楼宇自动化工程技术人才。三、竞赛方式与竞赛内容(一)竞赛方式参赛选手必须是高职院校在籍学生，比赛以团体方式进行，每支参赛队由3 名选手构成，须为同校在籍学生，其中队长 1 名，性别和年龄不限，可配置 1名指导教师。比胜过程中，容许参赛队员在规定期间内，按照规则，应参赛选手规定，指导教师可以进场口头指导一次，时间为 10 分钟，接受指导的时间计入竞赛总用时。赛场开放，容许观众按照规定，在不影响选手比赛的前提下现场参观和体验。(二)竞赛内容按照高职楼宇自动化工程技术专业培养目的，楼宇自动化系统安装与调试职业岗位的工作任务和能力规定，根据普遍性与前瞻性的原则，结合智能楼宇中可视对讲、安防、视频监控、消防报警、综合布线和照明六个系统的设计、安装、接线与调试等技能确定如下竞赛内容：1.楼宇自动化系统工程设计参赛选手根据所提供的有关设备和任务书中的工程设计施工方案规定，编制对讲门禁系统、安防系统、视频监控系统、综合布线系统、照明系统和消防报警系统材料清单，根据工程设计施工方案中的系统图和功能规定，绘制接线图。运用手绘完毕各系统接线图设计与绘制。...
